求助：齿轮参数验证

yiquncw · 发表于 2011-9-19 11:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

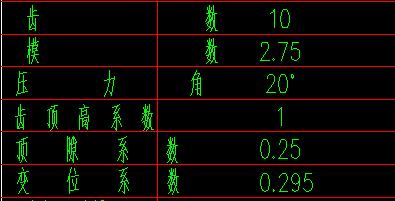

现有外啮合直齿圆柱齿轮一对，按其参数在UG齿轮模块中建模时，齿廓都变成片体，先给出参数如下，帮忙看下是否参数问题。

按图纸描述，两个齿轮的参数如图中所示完全一样。
待指教

qdtruck · 发表于 2011-9-19 15:57

齿数少，变位太小，根切了！！

xxjjqq414 · 发表于 2011-9-19 16:05

这种少齿数的很少用,但是变位系数也不能太大,如果太大你的齿顶会很薄,倒是可以允许少量的根切,你自己要验算的.但啮合的性能肯定不好

minzi · 发表于 2011-9-19 16:23

变位可选的大些，避免根切，扭矩够用可允许齿顶适当变尖。

zl3264507 · 发表于 2011-9-19 16:59

这个很正常的油泵上的齿轮不都是这样的，没有问题的

weihai1028 · 发表于 2011-9-19 20:01

根切了啊是机油泵上的齿轮？？？那可以的顶厚sa=1.29974 总重合度:1.16

附件为三维文件：

hyfjy · 发表于 2011-9-19 21:13

本帖最后由 hyfjy 于 2011-9-19 21:24 编辑

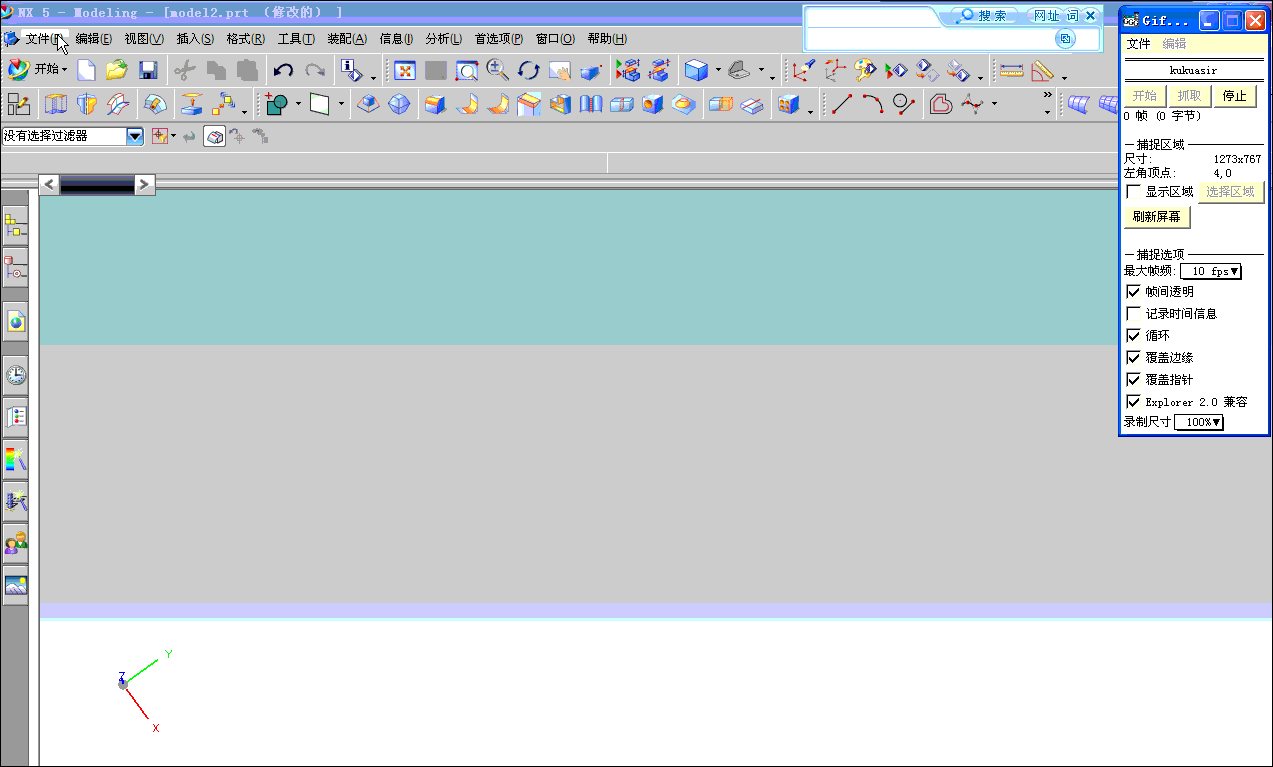

直齿轮一般在UG中是“拉”出来的，怎么会产生片体呢。
计算后发现这对齿轮的滑移率相当大，也就是说在啮合中这部分摩擦要消耗掉不少功率，产生热能的，是否说这样的啮合副也能正常使用。毕竟不参与油泵的设计，没有发言权的。

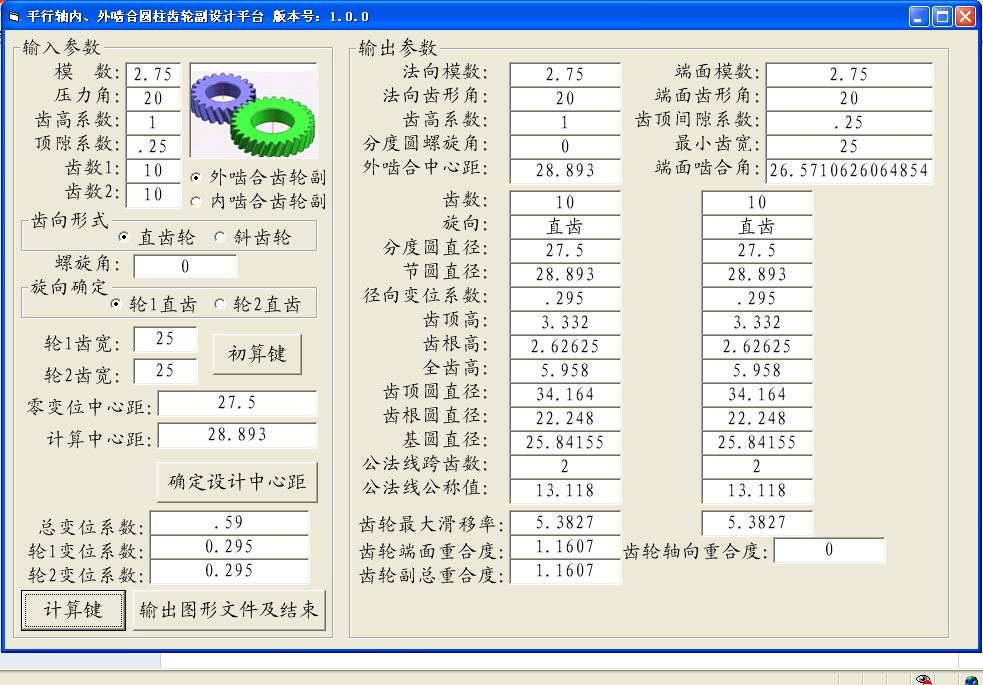

计算的界面如下：

可以看到在零侧隙时，齿顶的弦齿厚在1.4左右，计算的记录文件：

外啮合圆柱齿轮副计算输入数据一览表  计算日期:2011-08-19
软件作者:hyfjy 计算时间:20:36:58
法向模数       Mn =          2.75
齿数             Z1 = 10    Z2 = 10
输入齿轮最小齿宽 B =  25
端面模数       Mt = 2.75
法向齿形角    αn = 20
齿高系数       Ha′= 1
齿顶间隙系数    C′ = .25
端面齿形角    αt = 20
分度圆螺旋角    β = 0          直齿轮副
   外啮合圆柱齿轮副计算结果
模数:             M =    2.75
齿数:             Z =    10             10
分度圆螺旋角:    β=    0
齿宽:             B =    25             25
法向压力角:       αn=    20
端面压力角:       αt=    20
端面啮合角:    αt'=    26.57106
中心距:          L =    28.8932
分度圆直径:       d =    27.5             27.5
节圆直径:          d'=    28.893          28.893
径向变位系数:    X =    .295 .295
齿轮副计算齿宽:    b =    25
齿顶高:          ha=    3.332          3.332
齿根高:          hf=    2.62625          2.62625
全齿高:          h =    5.958          5.958
齿轮齿顶圆直径:    De=    34.164             34.164
齿轮齿根圆直径:    Df=    22.248             22.248
基圆直径:          Do=    25.84155          25.84155
齿轮端面重合度:    Ea=    1.1607
齿轮轴向重合度:    Eb=    0
齿轮总重合度:    E =    1.1607
最大滑动率:       F =    5.3827             5.3827
公法线跨齿数:    K =    2                   2
公法线公称值:    W =    13.118             13.118

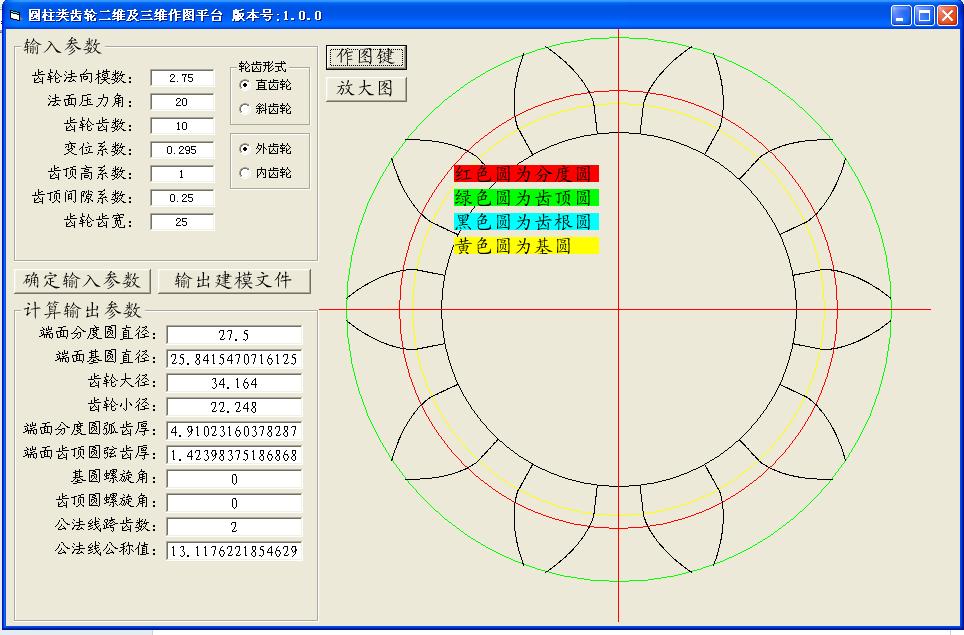

齿轮副啮合的二维图如下：

10-10.rar (85.98 KB, 下载次数: 6)

从使用角度说，油泵齿轮的齿高系数一般大于1，不知这对齿轮真的用于油泵么，那从设计角度说只能算较差的。

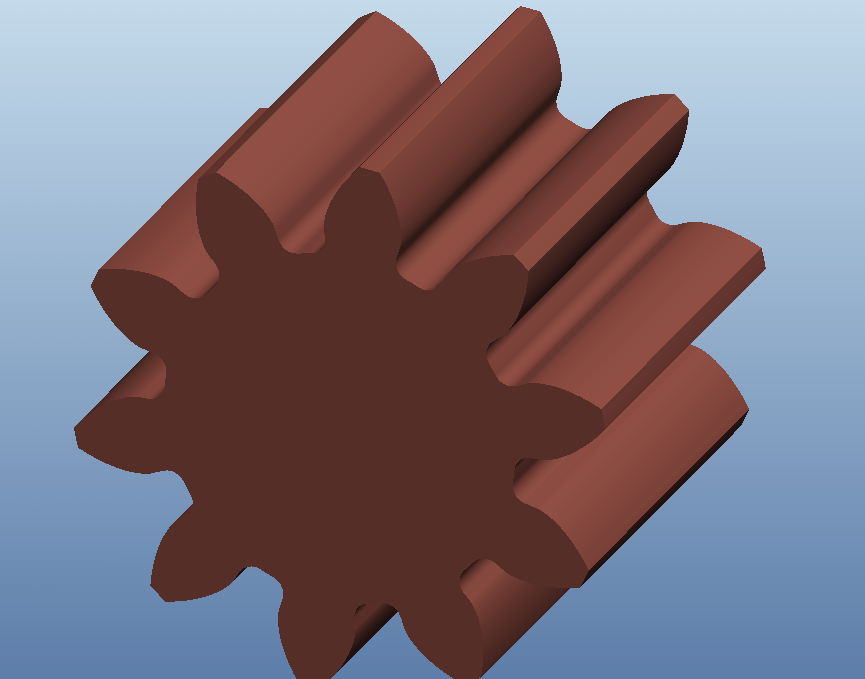

三维的建模如下：

在UG中自动建模的文件如下：

Z0.rar (25.32 KB, 下载次数: 23)

mrmrw · 发表于 2011-9-20 08:15

就基本的齿形而言，这个齿轮的齿形是没有问题的！
下面是的绘图！

zl3264507 · 发表于 2011-9-20 10:17

油泵齿轮就是这样，少齿数，比较大的模数，正变位。

leozhang · 发表于 2011-10-1 11:21

要考虑根切及齿顶是否过薄

账号		自动登录	找回密码
密码			注册

求助：齿轮参数验证

本帖子中包含更多资源。

倒底行不行？
