偏心齿轮如何加工？

学徒2009 · 发表于 2011-9-15 18:01

您需要登录才可以下载或查看，没有账号？注册

x

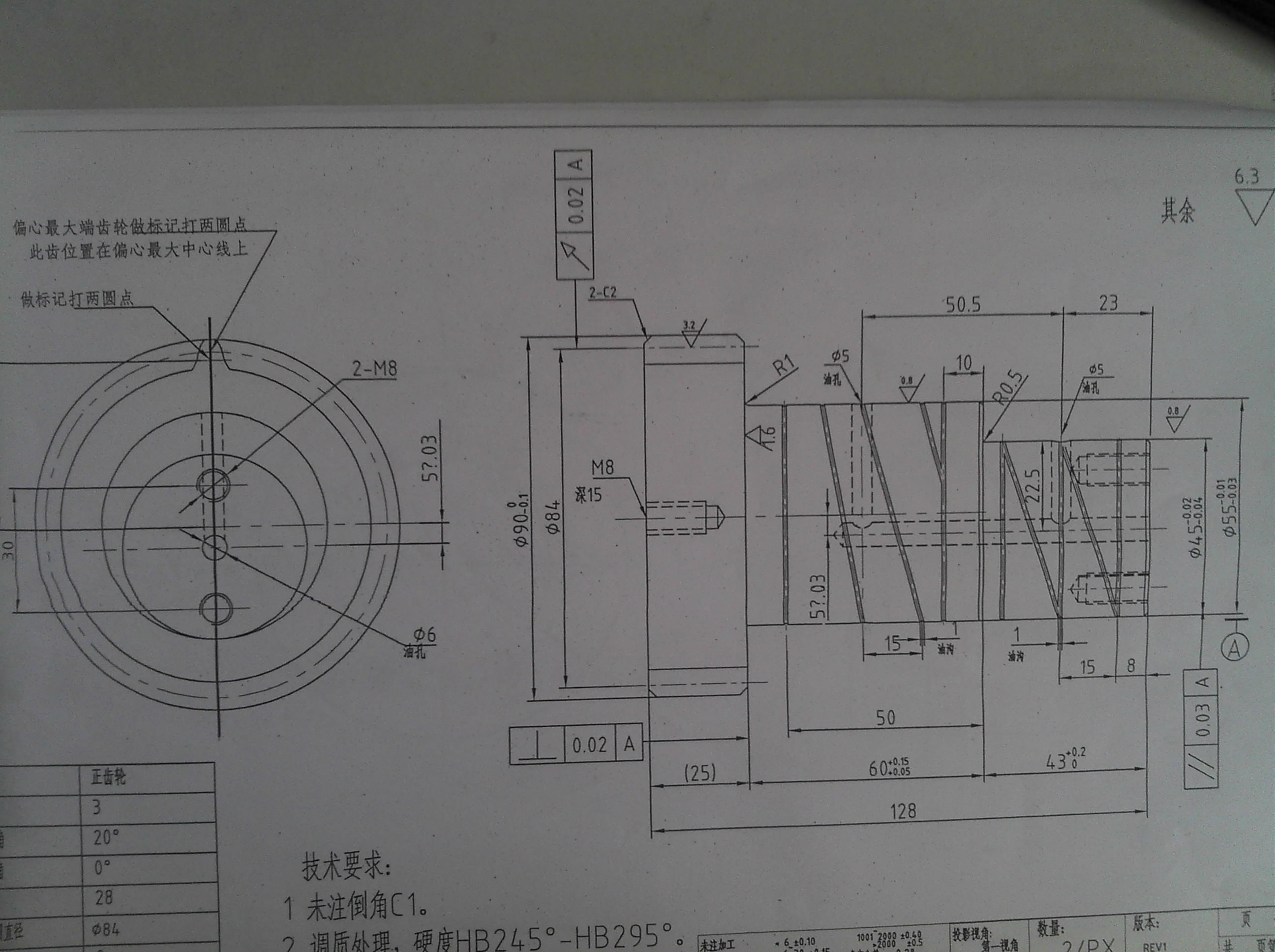

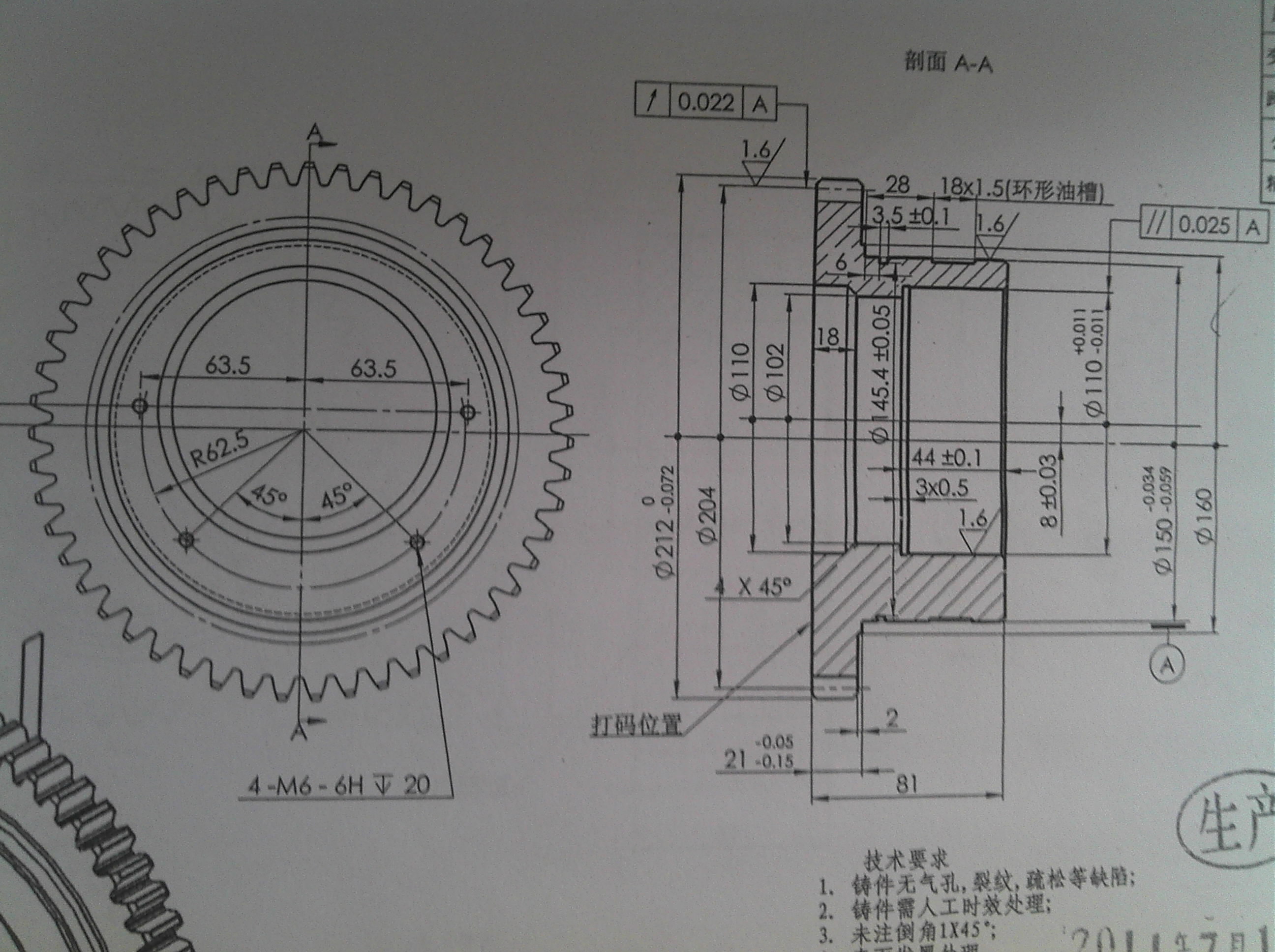

以前没有加工过偏心齿轮，有哪位大虾接触过，给点思路？？？

学徒2009 · 发表于 2011-9-15 18:04

回复学徒2009 的帖子

自己觉得先按不偏心的做（孔做小于偏心孔）最后磨齿完后在加工偏心孔，不知道是否可行？

yuchunjin · 发表于 2011-9-15 20:04

这也没什么难的,用工装保证,只要齿不是偏心的就好加工,不过我还从没遇到过齿是偏心的.偏心轴齿要简单点,那个偏心斜齿就有点难度,加工左边的孔以右边的外圆为基准,加工右边的孔要以齿顶圆或分度圆为基准,做偏心工装保证,量大吗?

学徒2009 · 发表于 2011-9-16 06:54

回复 yuchunjin 的帖子

你好，几乎都是几件没有量，你们是怎么做的，工装吗?

学徒2009 · 发表于 2011-9-16 06:55

回复 yuchunjin 的帖子

你好，几乎都是几件没有量，你们是怎么做的，工装吗?

hesheya · 发表于 2011-9-16 08:56

这个活如果要求高点对齿尖就有点难度，别的可以做工装，但要做好也不是那么容易

yuchunjin · 发表于 2011-9-17 12:20

如果像你说的量少,最好是用四爪卡盘一个一个的校正加工.做工装不划算.

wzx · 发表于 2011-9-17 16:50

需要工装，可用简单工装加工。

联想3316 · 发表于 2011-9-18 21:54

学徒2009 发表于 2011-9-15 18:04

登录/注册后可看大图

回复学徒2009 的帖子

自己觉得先按不偏心的做（孔做小于偏心孔）最后磨齿完后在加工偏心孔，不知道是否可 ...

你说的方法基本可行，不过最后加工偏心孔还得用工装，而且应该用齿形定位了，仿佛这样比直接用工装滚齿好像还麻烦，不管怎样，工装的精度都是要求很高的哦

hesheya · 发表于 2011-9-19 08:29

回复联想3316 的帖子

一定要用工装？不可以校正吗？
