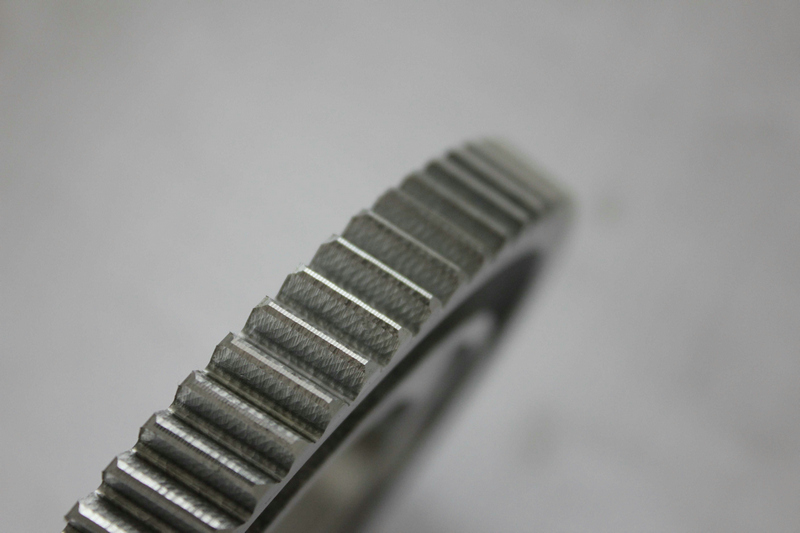

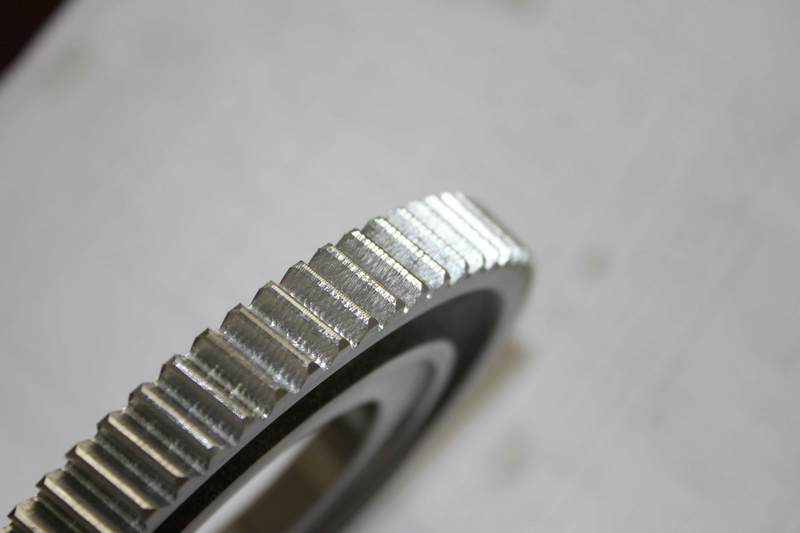

各位师傅看看这齿面是怎么回事呢！(滚齿）

xlbing77136 · 发表于 2011-9-9 13:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xlbing77136 于 2011-9-9 16:31 编辑

幸福飞翔 · 发表于 2011-9-9 13:52

是剃齿，还是滚齿啊

a364505597 · 发表于 2011-9-9 14:03

滚齿纹路规则属正常，如果纹路比较乱，不规律就有问题了

zhanghua123789 · 发表于 2011-9-9 14:23

滚齿时由于振动而造成的振纹现象：
1）机床内部某传动环节的间隙大；
2）工件与滚刀的装夹刚性不够；
3）切削用量选用太大；
4）后托架安装后，间隙大；

lsclzlh · 发表于 2011-9-9 14:23

滚齿振纹！

zhanghua123789 · 发表于 2011-9-9 14:24

滚齿时由于振动而造成的振纹现象：
1）机床内部某传动环节的间隙大；
2）工件与滚刀的装夹刚性不够；
3）切削用量选用太大；
4）后托架安装后，间隙大；

lsclzlh · 发表于 2011-9-9 14:24

滚齿振纹！

ylxlyzp · 发表于 2011-9-9 15:09

本帖最后由 yinzp 于 2011-9-9 15:17 编辑

从图片看是滚齿时由于振动造成
原因：
1）机床内部某传动环节的间隙大
2）工件与滚刀的装夹刚性不够、滚刀安装时有轴向窜动、工件紧固不牢靠
3）切削用量选用太大
4）后托架安装后，间隙大
处理方法：
1）对于使用时间久而磨损严重的机床及时大修
2）提高滚刀的装夹刚性，例如缩小支承间距离；带柄滚刀应尽量选用大轴径等。提高工件的装夹刚性：例如，尽量加大支承端面，支承端面（包括工件）只准内凹；缩短上下顶针间距离；检查滚刀及工件安装是否牢靠
3）正确选用切削用量
4）正确安装后托架

fengyouliang · 发表于 2011-9-9 15:56

从图片看是滚齿时由于振动造成
原因：
1）机床内部某传动环节的间隙大
2）工件与滚刀的装夹刚性不够、滚刀安装时有轴向窜动、工件紧固不牢靠
3）切削用量选用太大
4）后托架安装后，间隙大
处理方法：
1）对于使用时间久而磨损严重的机床及时大修
2）提高滚刀的装夹刚性，例如缩小支承间距离；带柄滚刀应尽量选用大轴径等。提高工件的装夹刚性：例如，尽量加大支承端面，支承端面（包括工件）只准内凹；缩短上下顶针间距离；检查滚刀及工件安装是否牢靠
3）正确选用切削用量
4）正确安装后托架

fengyouliang · 发表于 2011-9-9 15:58

若果你的滚刀不是很差的话，一看就是国产机床干的，你不会还在用3150E吧。最起码是YK3132吧
