求教，有这样的齿轮吗？　　急急

qunjian · 发表于 2011-9-6 21:23

您需要登录才可以下载或查看，没有账号？注册

x

请问各位高手：
Ｍn=1.64 ,z=71, 压力角17.5　　螺旋角25　右旋
变位系数0.0504　跨棒距134.002（3.175）
齿根圆直径123.383　渐开线起始圆为123.94　可能吗？日本标准

hyfjy · 发表于 2011-9-6 21:56

一般说只要能想到的，符合齿轮计算原理的，都可以做出来的。我用三维建模给你看一下：

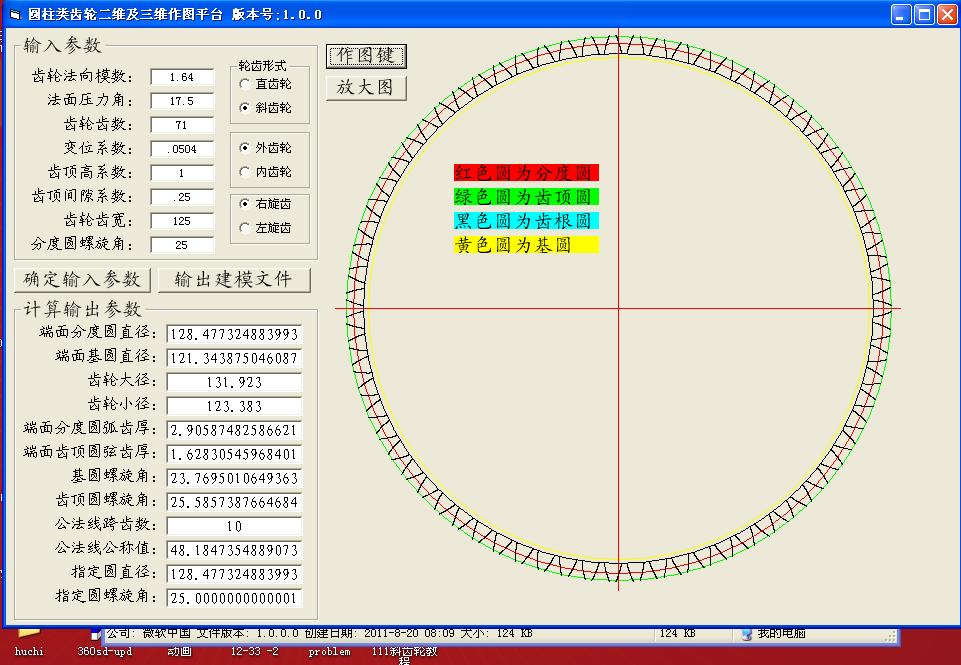

计算的界面：

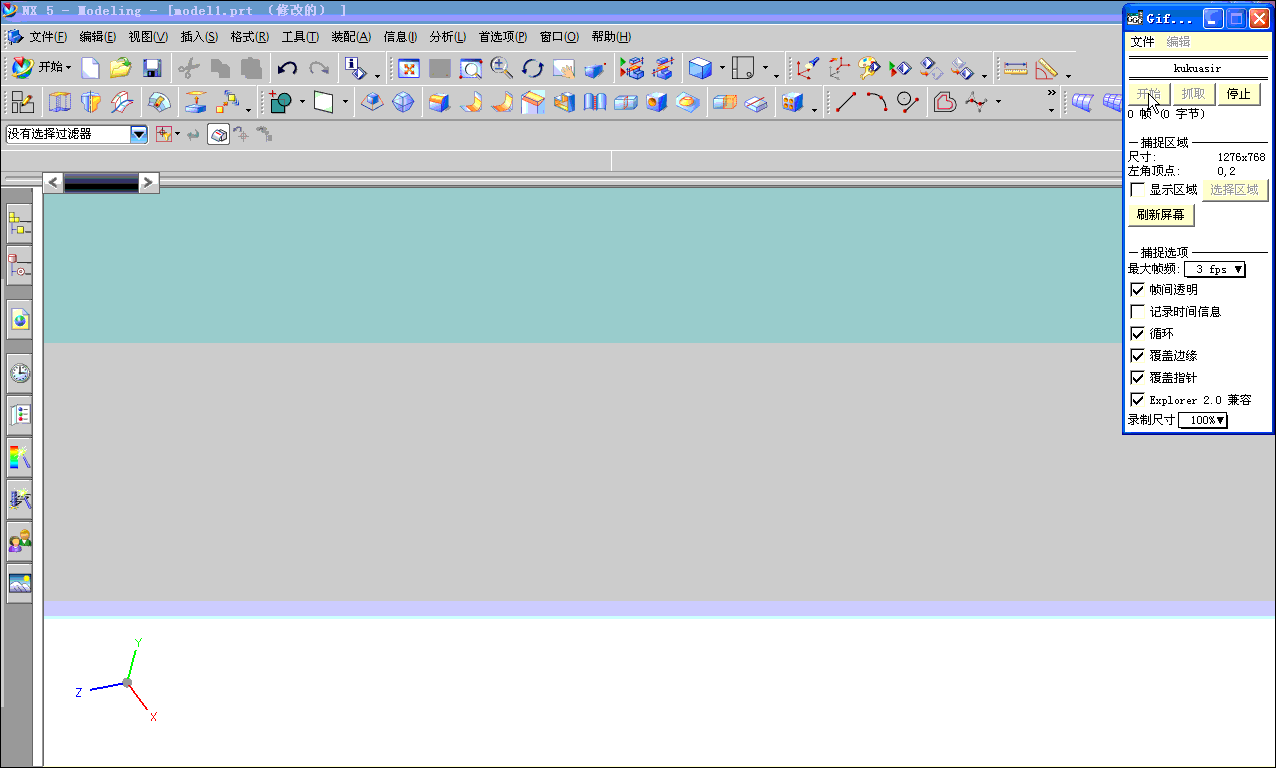

建模的过程：

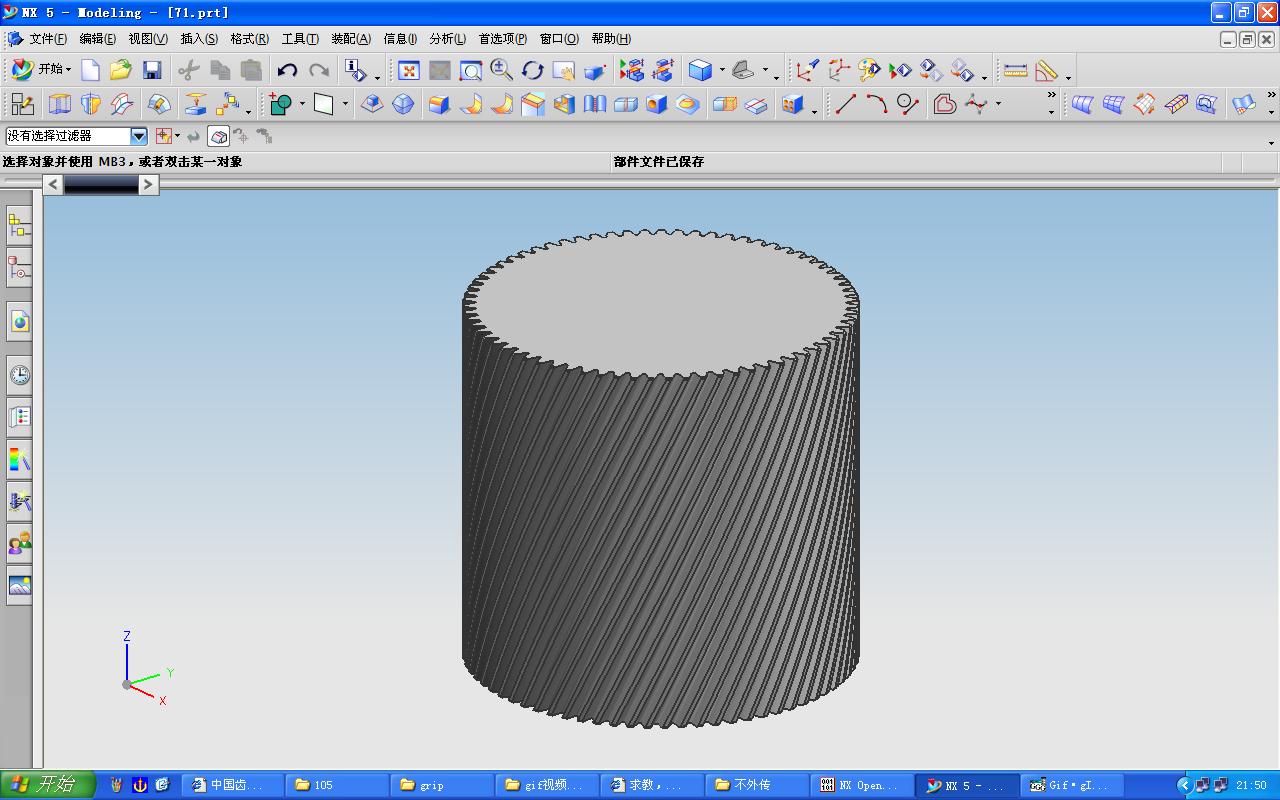

三维模型：

UG5的源文件：不好意思文件太大，要压缩成8个压缩包才能传上去，利用的价值又不大，算了。

qdtruck · 发表于 2011-9-7 08:50

按照以上参数计算，起始圆直径dFf为124.846即可，但给出的为123.94，请问原因何在?我计算有误还是设计上有意提前？望与费老师及各位探讨!谢谢！

zhaopengwx · 发表于 2011-9-7 10:46

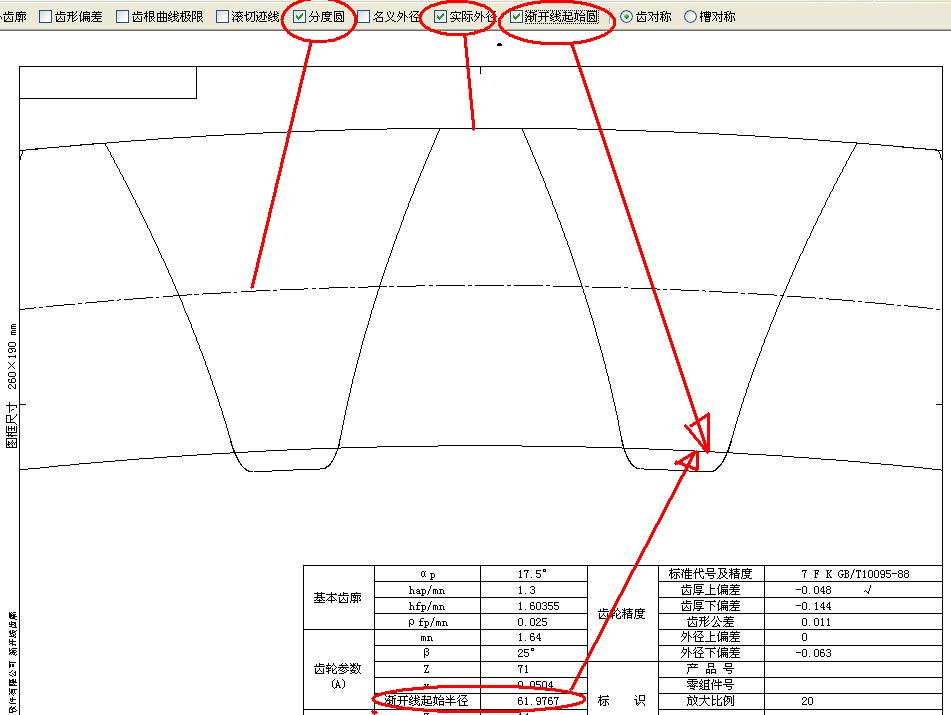

123.94可以作为起评圆，这个可能是图纸设计师的特殊要求，如果达不到的话，可以利用磨齿来实现

xuefengtang · 发表于 2011-9-7 13:53

图纸起始圆要求比实际起始圆大了一点还不好办？

niuershiye · 发表于 2011-9-7 19:10

渐开线起始圆太靠近齿根啦，块没有过渡曲线啦，滚齿达不到

luomo226 · 发表于 2011-9-7 19:29

加工的出来吗？成型刀具得是……

qunjian · 发表于 2011-9-8 20:48

加工不出来　　来的日本来的图纸　很是不理解　　　加不工出来　计量时针头都到顶到齿根了
　　就是想请教各位，有这种可能没有　

lsclzlh · 发表于 2011-9-22 10:04

学习学习！！
