直锥齿轮副齿面样条线组成的花

hyfjy · 发表于 2011-9-4 16:35

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hyfjy 于 2011-9-4 16:41 编辑

近期应朋友要求，能作出锥齿轮轮副的全部齿的样条线集，试了一下：

建模的过程如下：

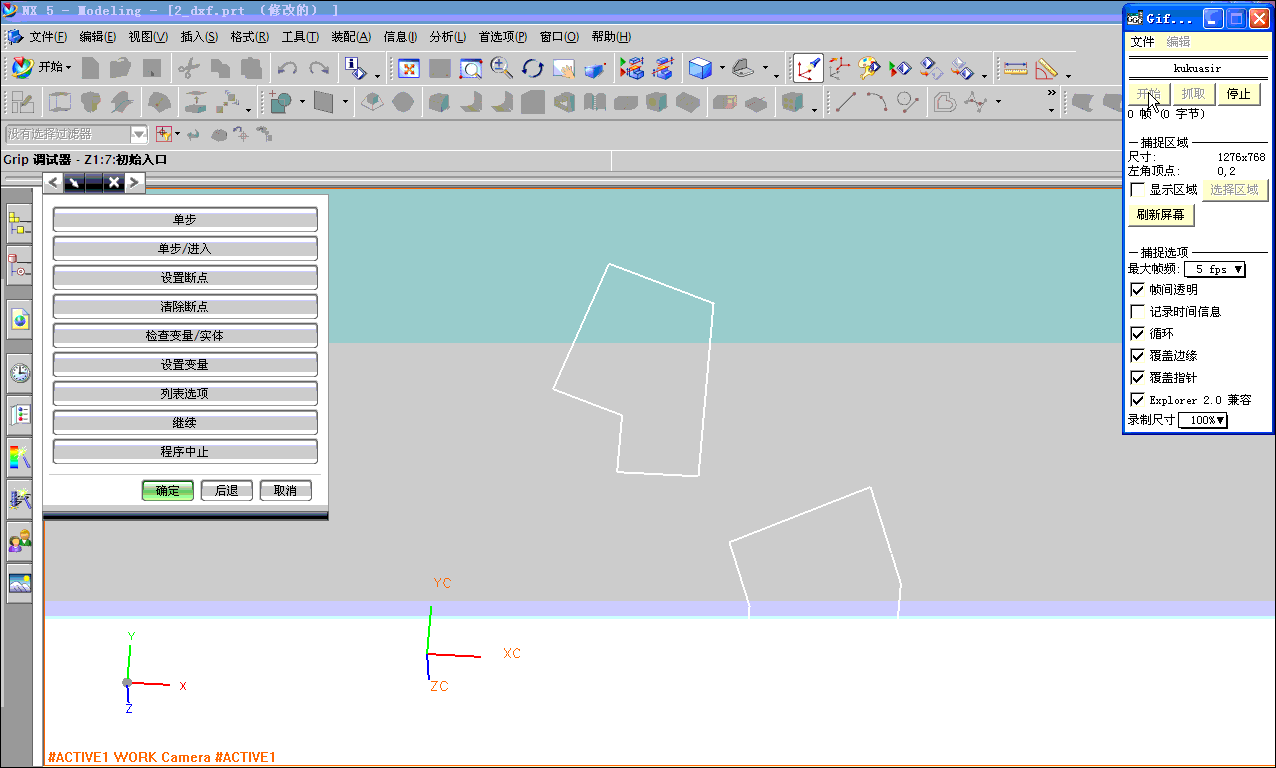

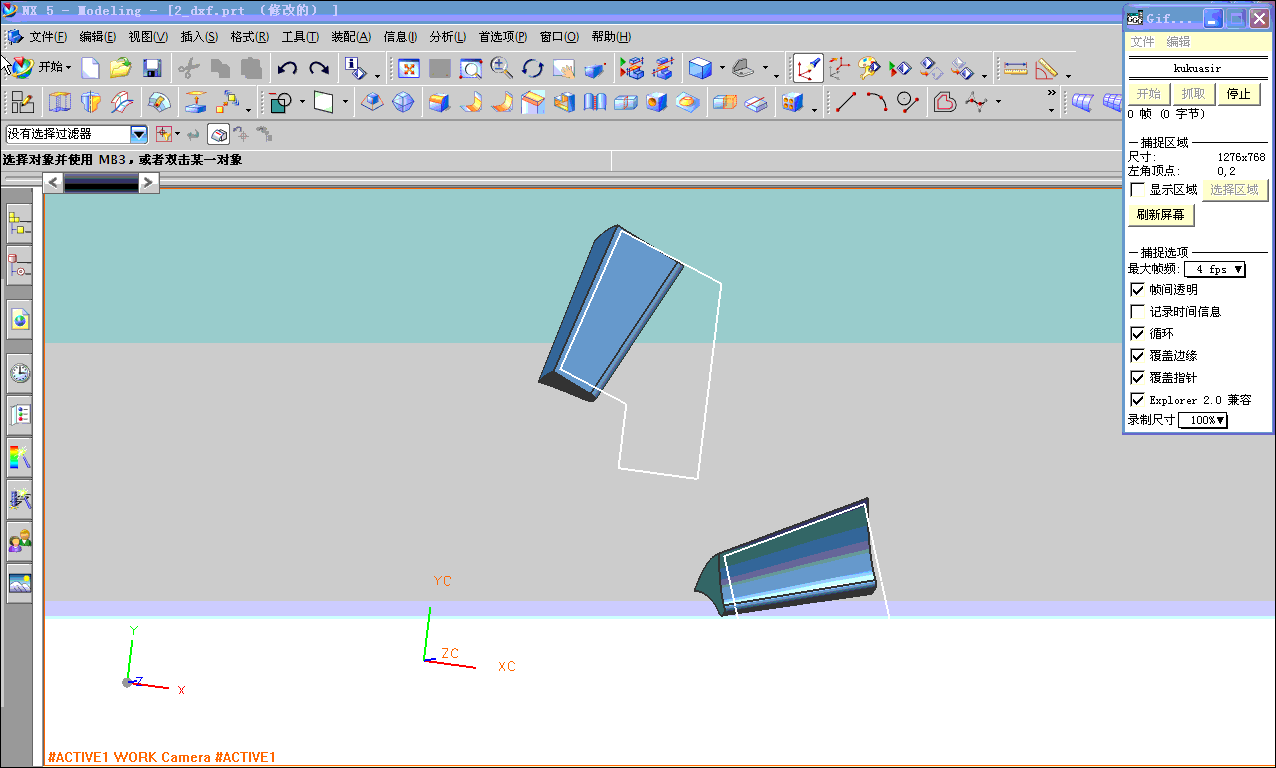

1.建齿槽，分别做出二个齿轮的齿槽实体

2.完成建模。把锥齿轮的基体用齿槽相减后，再进行阵列，完成全部建模过程：

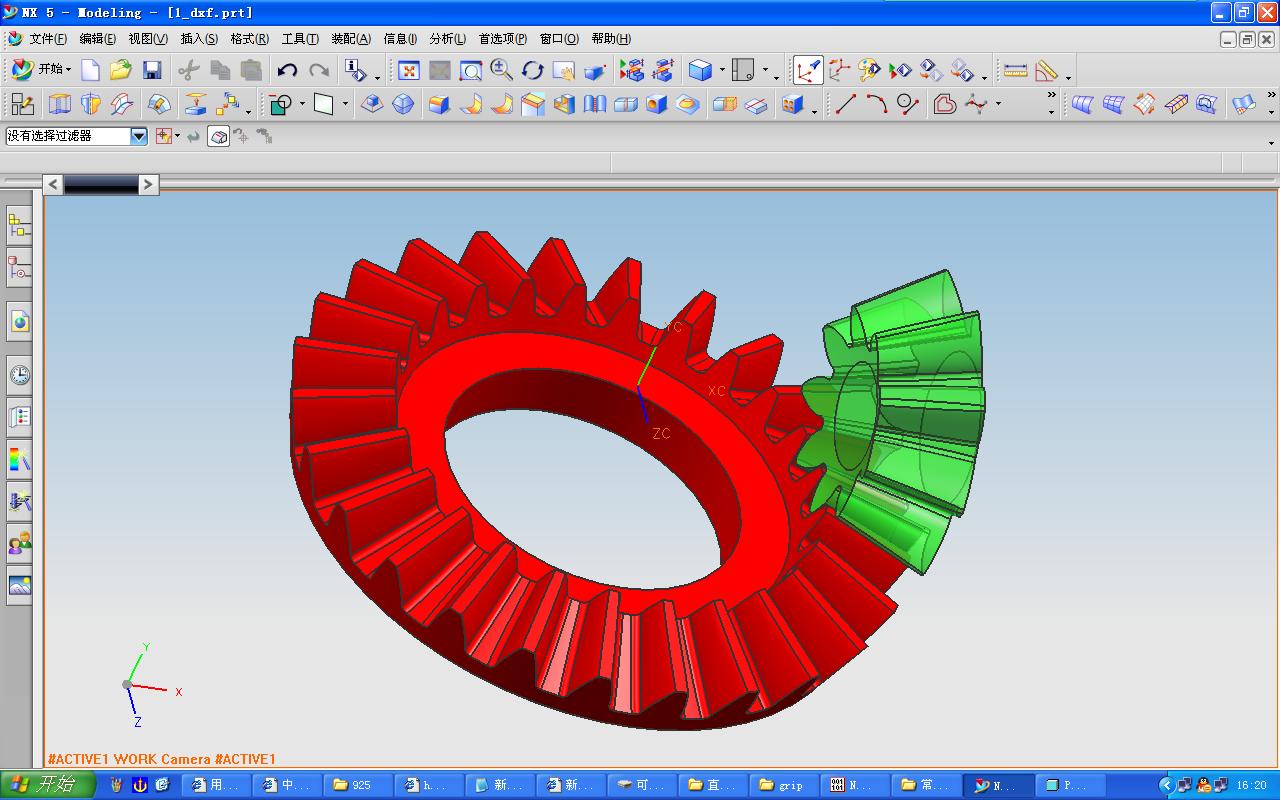

建好的模型：

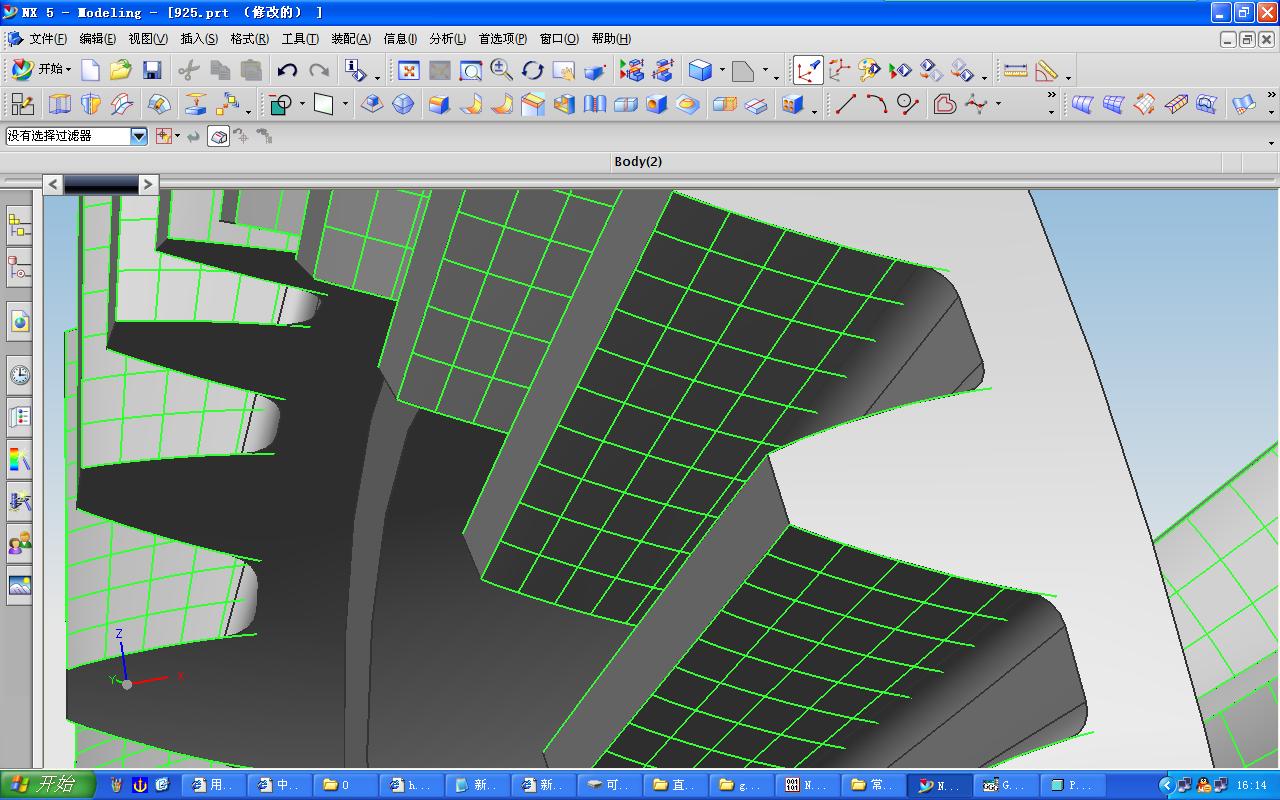

啮合区还不错：

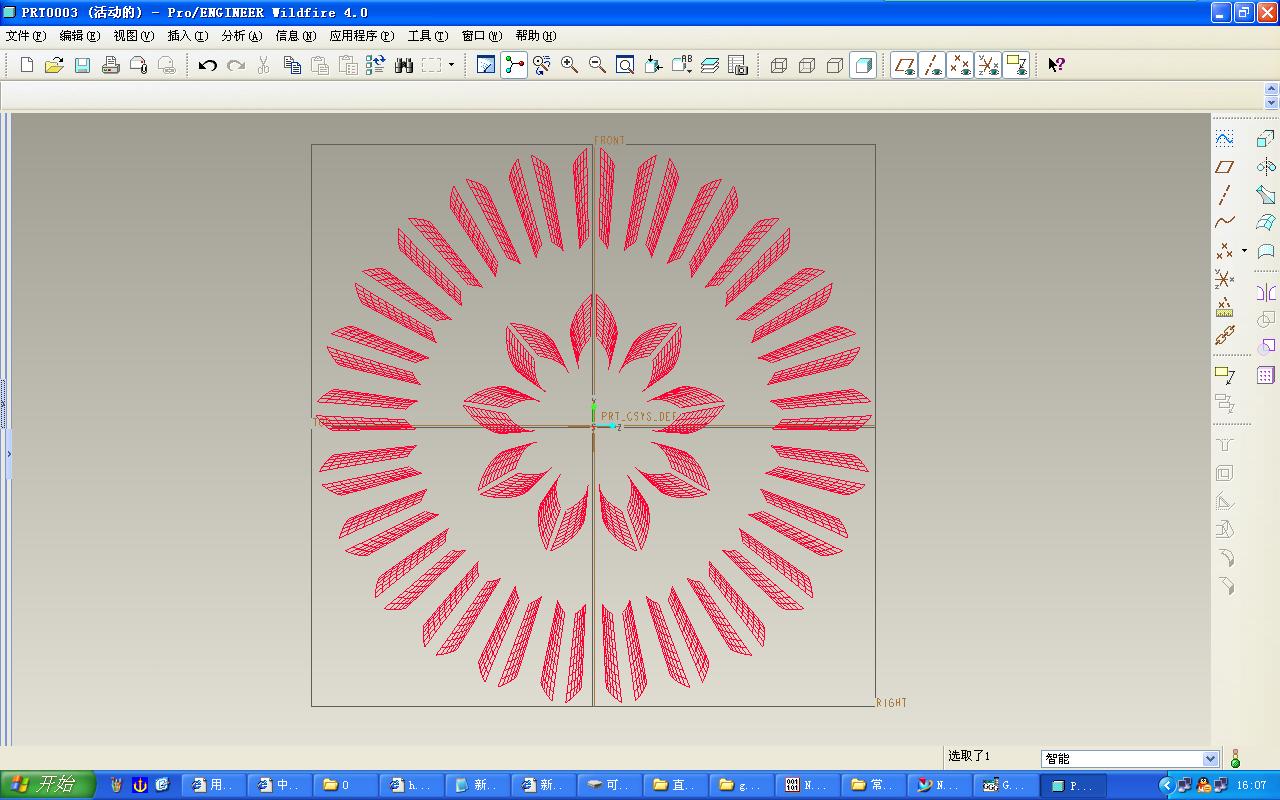

用PROE导出的全部齿面的样条线集：
（是不是象一朵美丽的花啊？）

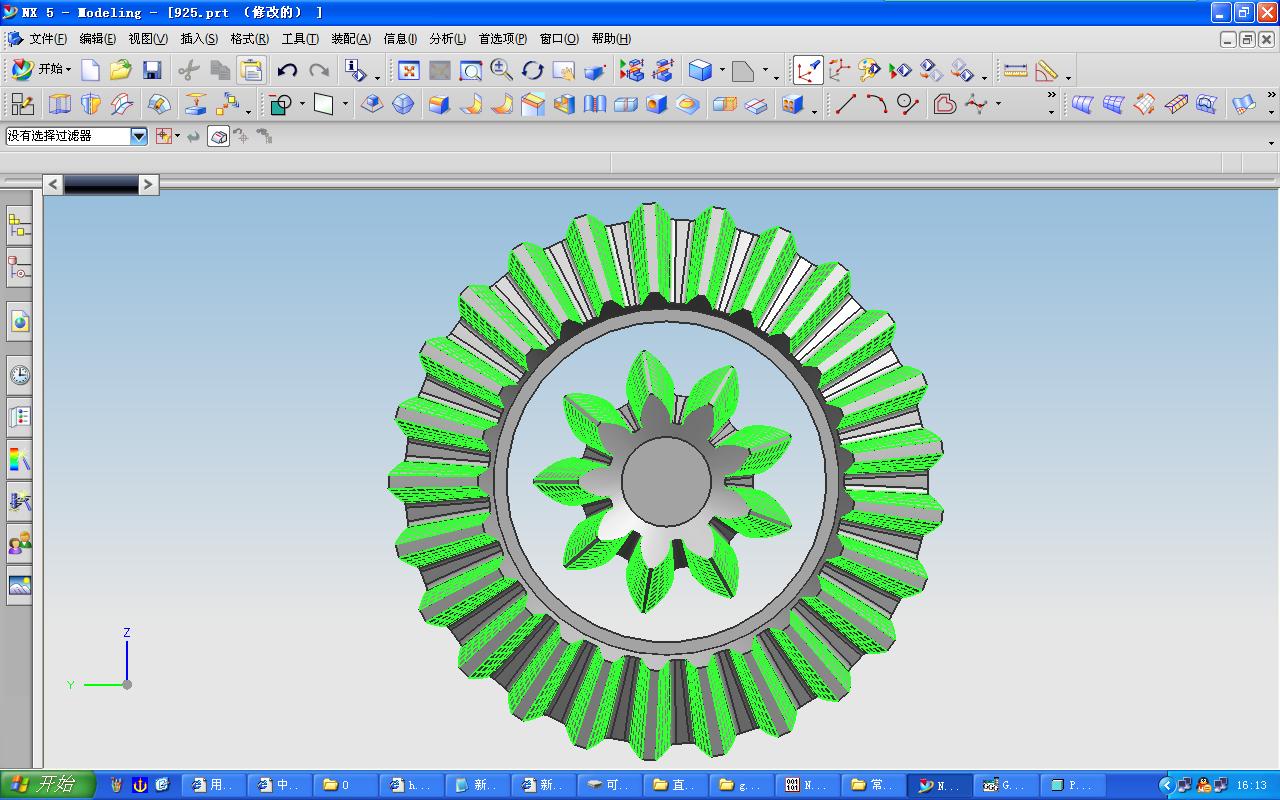

盖到锥齿轮副的模型上的图：

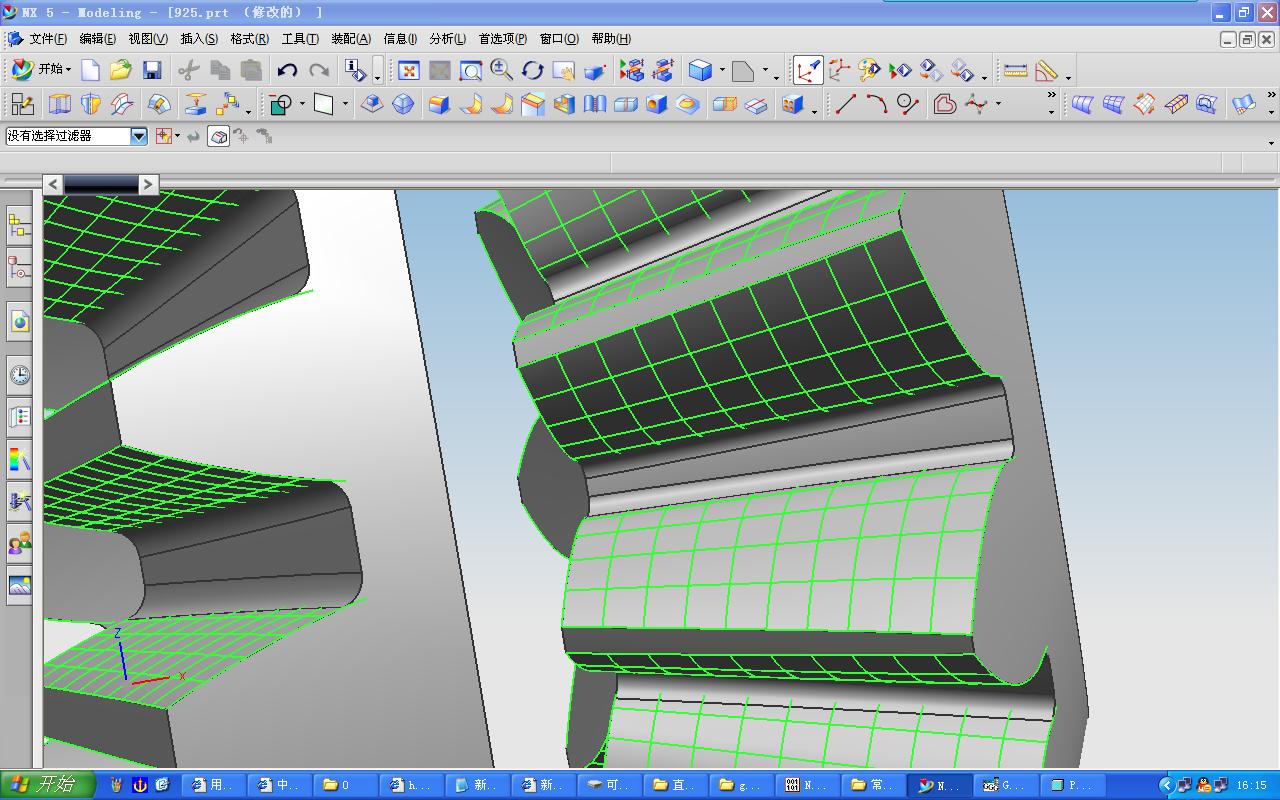

放大看：

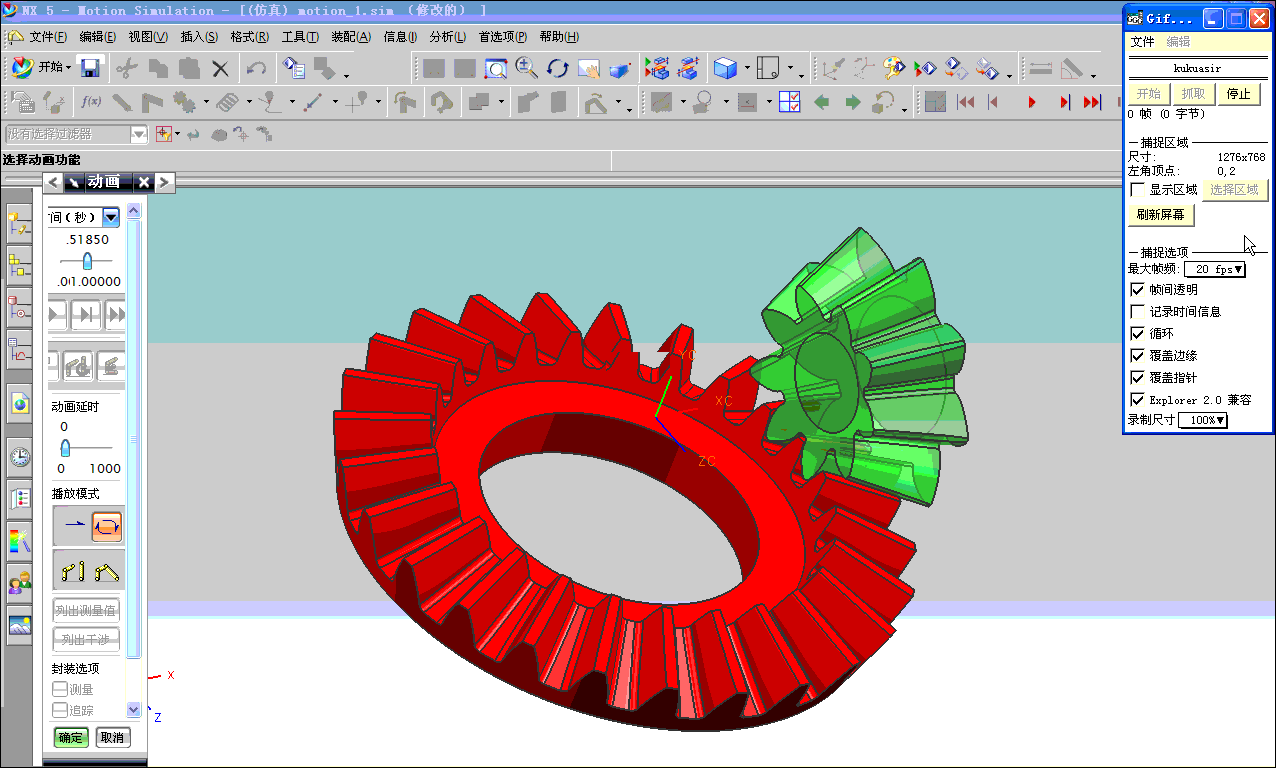

完整的模型啮合图：

hyfjy · 发表于 2011-9-4 16:40

完整的文件模型如下：

925.part01.rar (1.91 MB, 下载次数: 25)

925.part02.rar (1.91 MB, 下载次数: 26)

925.part03.rar (1.91 MB, 下载次数: 26)

925.part04.rar (826.82 KB, 下载次数: 26)

有兴趣的朋友可以测量一下任一条样条线与模型的齿面的最大距离，也就是误差值。

样条线集导出后，真象一朵美丽的花。

鑫盛齿轮公司 · 发表于 2011-9-5 07:02

费工您好！请教您一个问题？为什么我做的运动仿真，看到的接触区域从齿高方向是间断的？

zzg7906 · 发表于 2011-9-5 11:45

费工您好，您的样条集是怎样得到的。
