这是关于内齿轮和外齿轮啮合时，外齿轮渐开线起始圆的计算，请各位帮我验证

IMINJIE1314 · 发表于 2011-8-30 16:20

您需要登录才可以下载或查看，没有账号？注册

x

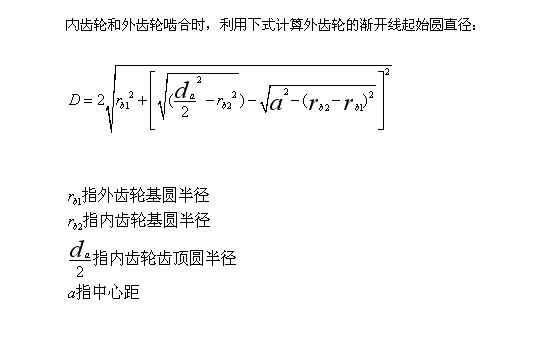

渐开线起始圆计算

请大师们帮我验证一下这个计算方法是否正确啊？

IMINJIE1314 · 发表于 2011-8-30 16:21

D就是求的外齿轮的渐开线起始圆直径，请验证

IMINJIE1314 · 发表于 2011-8-30 16:22

D就是求的外齿轮的渐开线起始圆直径，请验证

longyaner521 · 发表于 2011-8-30 18:48

最好给出具体参数，别人好帮你计算！

IMINJIE1314 · 发表于 2011-8-30 21:22

这是齿轮参数。请计算。谢谢！

qdtruck · 发表于 2011-8-31 09:46

请查一下，内齿圈的齿顶圆直径是否太小？应该大于347的。
外齿轮按照标准齿形吗？

IMINJIE1314 · 发表于 2011-8-31 13:34

外齿轮的齿顶圆直径是134.95 外齿轮的变为系数是：0 内齿圈的变为系数是：0.171

qdtruck · 发表于 2011-8-31 14:21

z1 dFf 118.237

IMINJIE1314 · 发表于 2011-8-31 15:00

请兄弟验证一下上面的公式是否正确，若不对，请告知正确方法！谢谢

qdtruck · 发表于 2011-8-31 16:30

你要先知道正确的是啥，然后才能验证那个公式。请大家先亮亮自己算的值，如果大家认为是对的，那就可以验证了。
