关于齿数问题

变术火花8 · 发表于 2011-8-30 09:41

您需要登录才可以下载或查看，没有账号？注册

x

一对齿轮，中心距是120，模数是2.75压力角17螺旋角32传动比1：1，请问大家这个齿数怎么算啊？？

qdtruck · 发表于 2011-8-30 11:14

方案1）z1=z2=37 x1=x2=0
方案2）z1=z2=36 x1=x2=0.6512 若需要其他参数，请加QQ1554828628
For reference only!

wangjq2008 · 发表于 2011-8-30 17:41

120=m*Z/cosB
Z=120*cos32/2.75=37

hyfjy · 发表于 2011-8-30 20:43

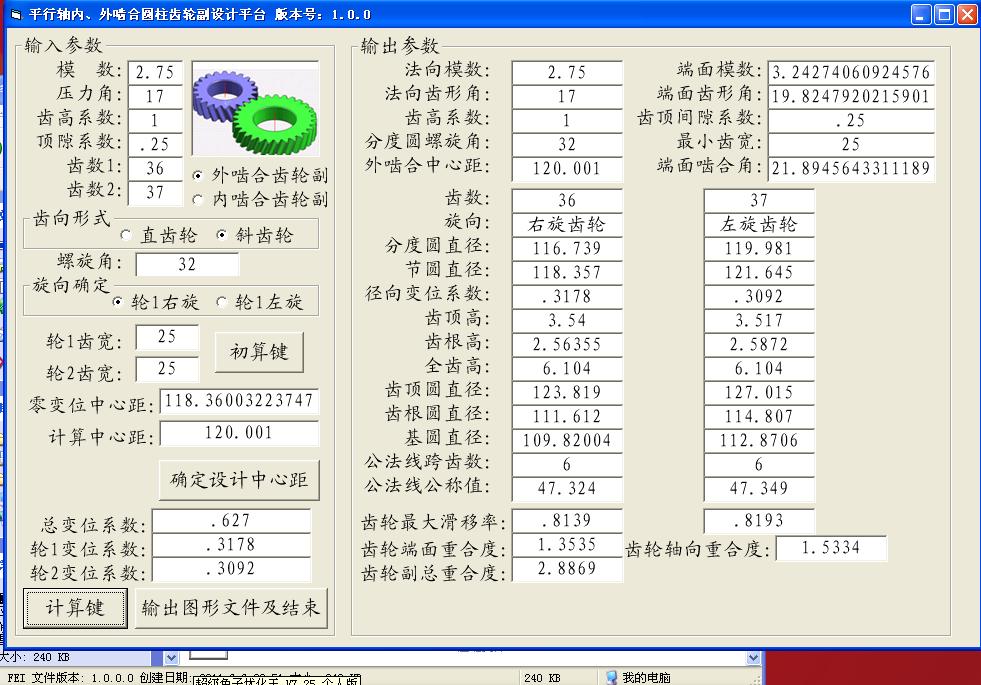

计算界面如下：

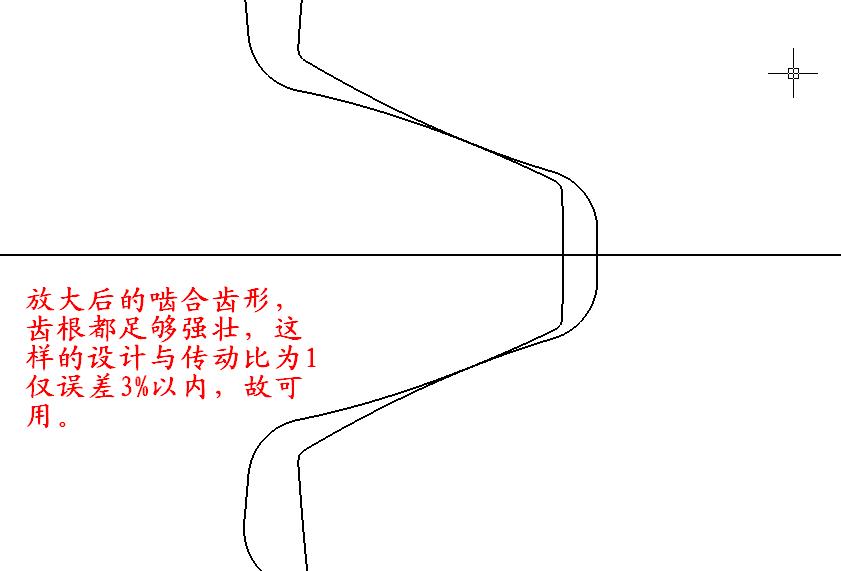

端面啮合处的放大图：

一人所言，请朋友们评说。

zhanggz5 · 发表于 2011-8-30 22:25

很好很好！

变术火花8 · 发表于 2011-9-27 10:23

最近有点忙，没上来，谢谢大姐的解答。

fangfaxing · 发表于 2011-9-27 12:01

随便下个软件计算一下即可，注意在重合度与强度均满足的话尽量选择多齿

leozhang · 发表于 2011-10-1 11:00

同意楼上的看法，版主的思路不错。

yejinmin · 发表于 2011-10-1 13:38

认可
