高手指导齿轮设计

zzseawolf · 发表于 2011-8-29 15:51

您需要登录才可以下载或查看，没有账号？注册

x

请问有高手做过类似的齿轮没有，两齿轮轴交角是120°，
指导下小弟哈，最好能提供一些设计资料。

dongjingzhiji · 发表于 2011-8-29 15:59

登录/注册后可看大图

woodee · 发表于 2011-8-29 16:26

回复 zzseawolf 的帖子

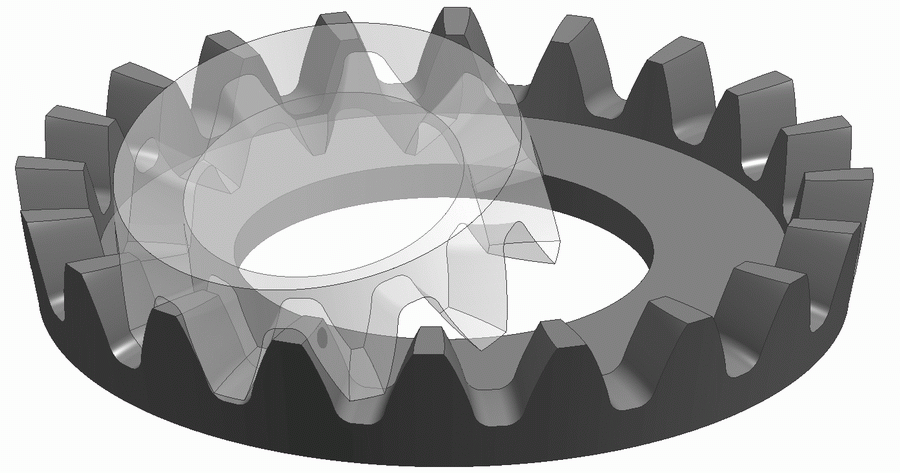

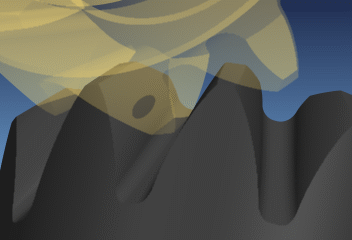

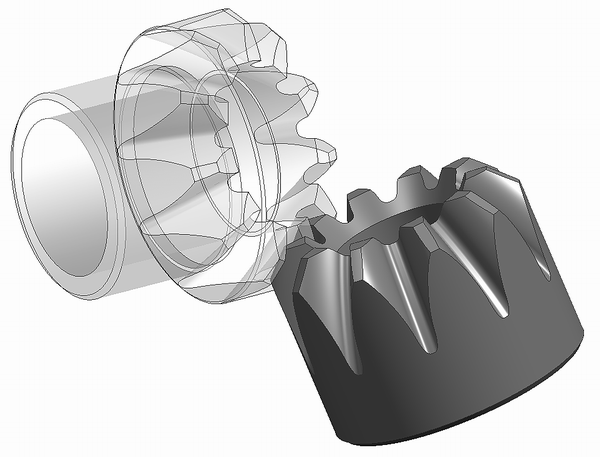

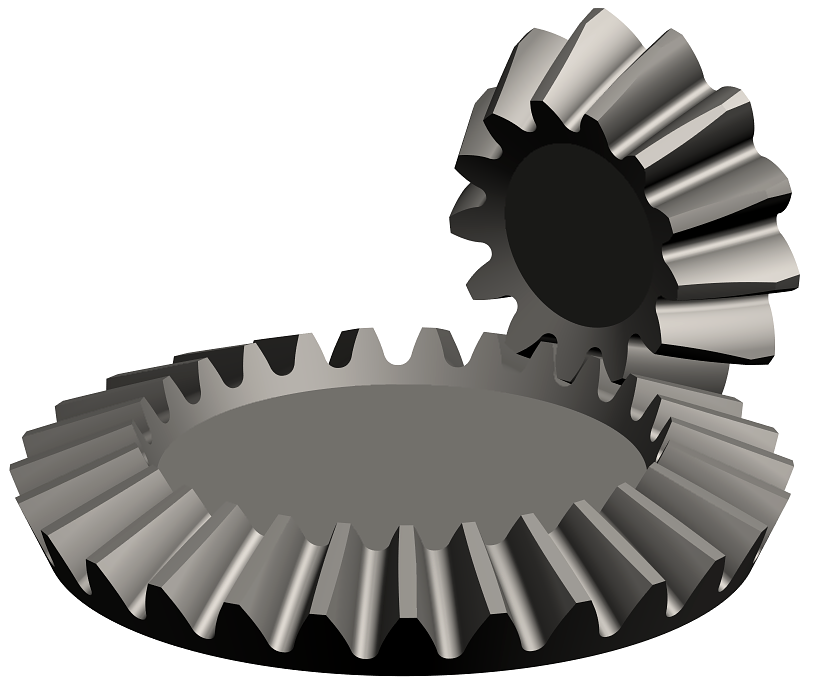

这种属于“变态”锥齿轮，原理蛮复杂的，俺是试凑做的：
0MBG Assy1020.gif

涂昊 · 发表于 2011-8-29 20:12

这个差速器里就用到的啊

鑫盛齿轮公司 · 发表于 2011-8-30 07:03

woodee先生真是牛人一个

zzseawolf · 发表于 2011-8-30 09:05

回复 woodee 的帖子

没得说了，要是能加分就给加分了。

zzseawolf · 发表于 2011-8-30 09:11

回复 dongjingzhiji 的帖子

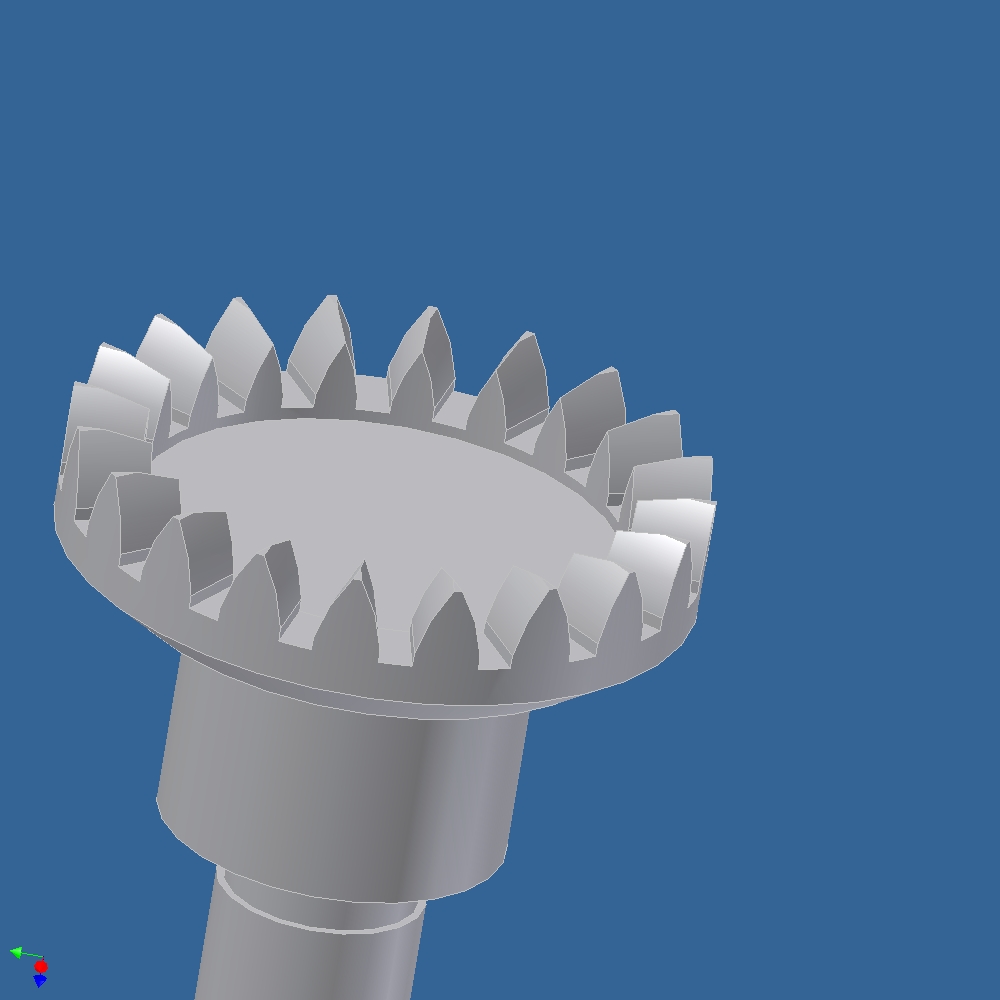

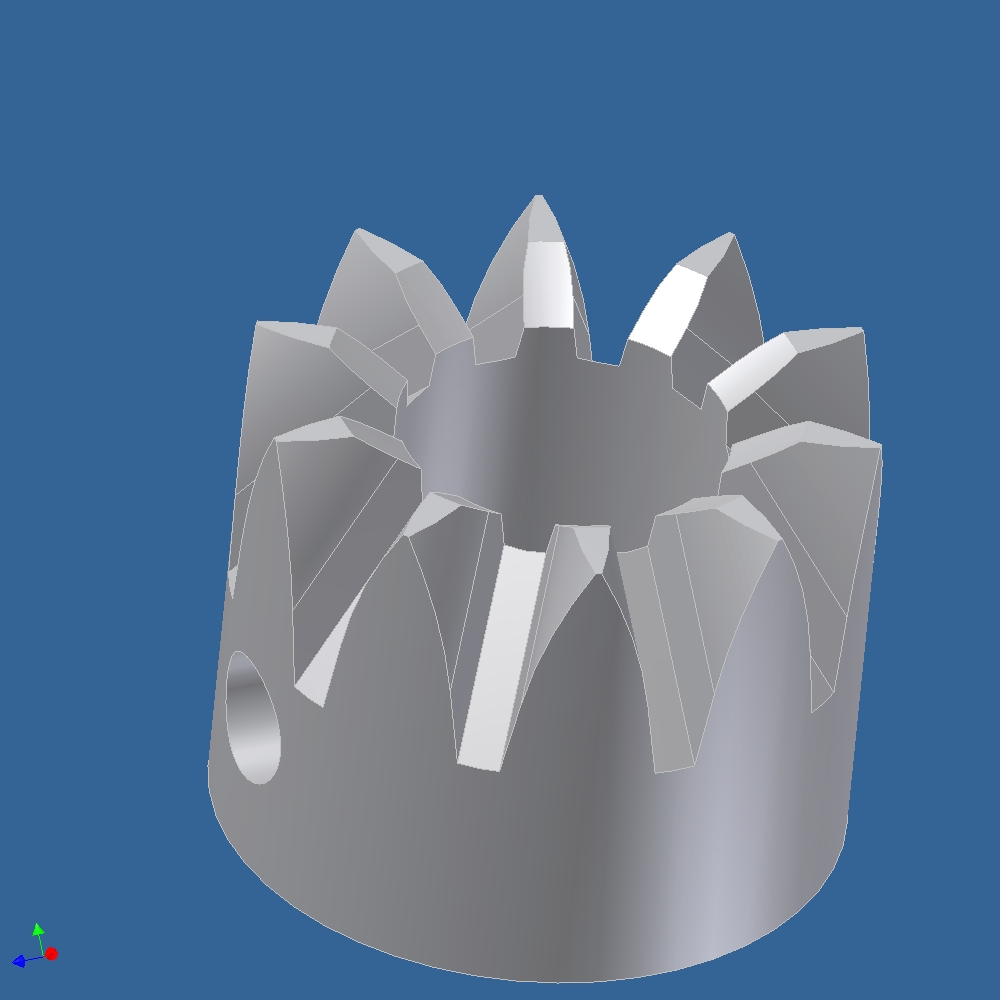

这两种齿轮仿别人的，因没有可以加工的设备，现阶段都是线切割割的，零件质量很差，与原厂齿轮还是有很大差别的。

woodee · 发表于 2011-8-30 11:42

本帖最后由 woodee 于 2011-8-30 11:42 编辑

zzseawolf 发表于 2011-8-30 09:11

登录/注册后可看大图

回复 dongjingzhiji 的帖子

这两种齿轮仿别人的，因没有可以加工的设备，现阶段都是线切割割的，零件质量很 ...

数量大吗？可以提供大批量铣削加工。

zzseawolf · 发表于 2011-8-30 15:46

回复 woodee 的帖子

和牙科上用的类似，不过是用在其他手术中的，转速80000转/分.
这种量不是很大的。现在没法控制质量，出现磨损和噪音的问题，很麻烦。

woodee · 发表于 2011-8-30 17:01

回复 zzseawolf 的帖子

模数多大？
