这个行星机构齿数分配合理吗？

milemarker · 发表于 2008-6-12 14:46

您需要登录才可以下载或查看，没有账号？注册

x

行星轮是3个，一级中心轮是14齿，行星轮是22。大齿圈是57。
二级中心轮是20齿，行星轮是19，大齿圈是57。
我总感到齿数分配不合理，大家帮帮忙。

chen_yh · 发表于 2008-6-13 21:40

不会转！

milemarker · 发表于 2008-6-14 07:18

实际上这个结构是可以转的，我手头就有这样一套齿轮系统，是台湾生产的，用于电绞车，如果大家感兴趣的话，我可以将图片贴上来和大家分享一下，请哪个高手帮忙解释一下，谢谢！！

wug1971 · 发表于 2008-6-18 15:08

只是增加组装的难度而已，三个行星轮布置不均匀，需旋转装入第三个行星轮。没试过，只是自己想的。可以用三维的模拟一下。

milemarker · 发表于 2008-6-24 18:26

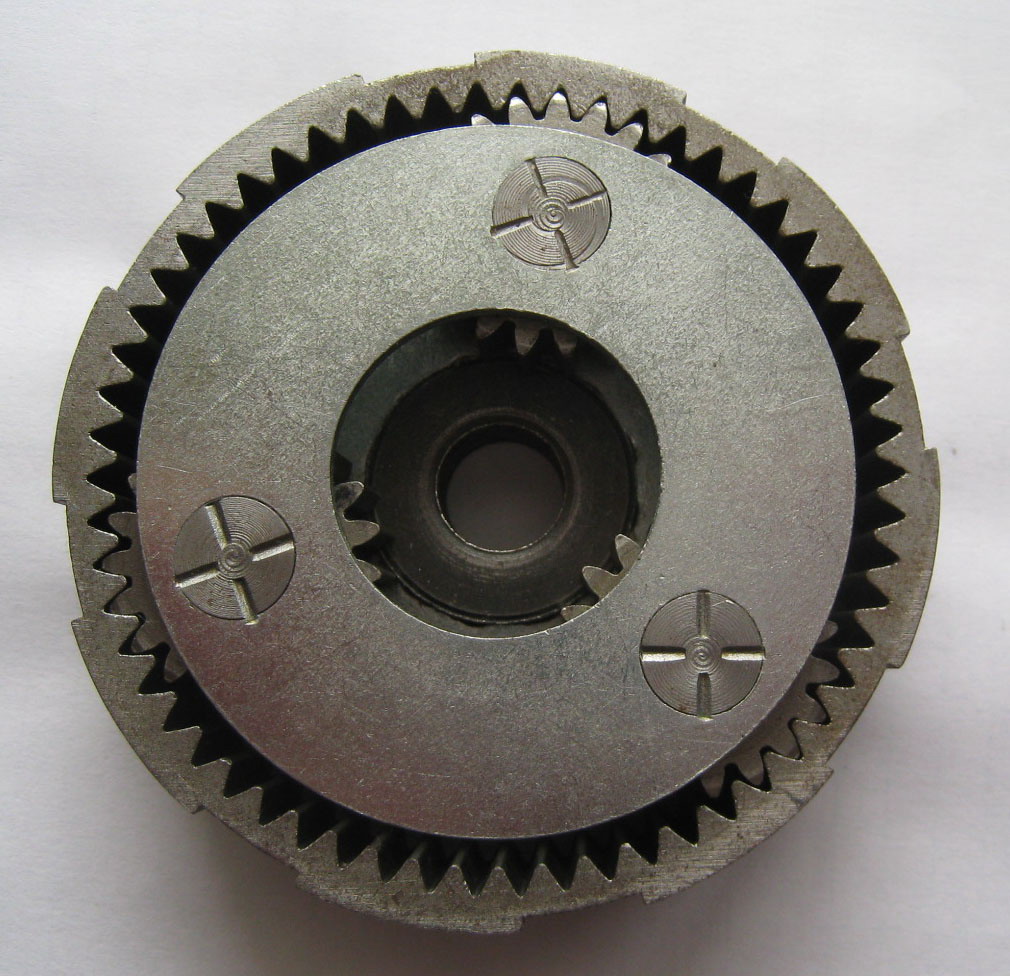

大家看一下

milemarker · 发表于 2008-6-25 07:54

实在不好意思,是我不小心搞错了.大齿圈是58齿,这样一来装配和同心就满足了,我还有一点不明白,中心轮的齿数和大齿圈的齿数一般情况下应是3的整数倍,它为什么不是呢?

fanes · 发表于 2008-6-25 08:26

(Za+Zb)/Pn=整数，即可满足装配条件。
（14+58）/3=24

Hmon · 发表于 2008-6-29 20:05

原帖由 milemarker 于 2008-6-25 07:54 发表

 登录/注册后可看大图

实在不好意思,是我不小心搞错了.大齿圈是58齿,这样一来装配和同心就满足了,我还有一点不明白,中心轮的齿数和大齿圈的齿数一般情况下应是3的整数倍,它为什么不是呢?

没这个说法哦

milemarker · 发表于 2008-6-30 09:16

是,你说的对,谢谢你,一般情况下不是,特殊情况下是,还有NGWN型公用一个行星轮的也是.

may93 · 发表于 2008-7-22 15:56

是电动绞盘里的行星齿轮变速啊!

账号		自动登录	找回密码
密码			注册

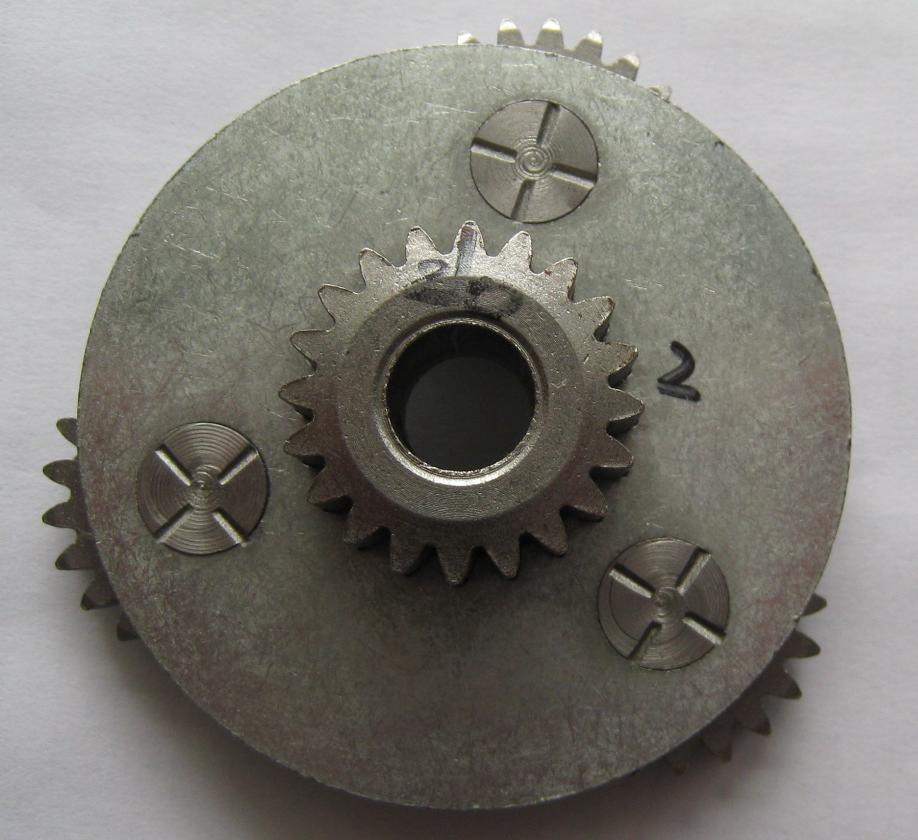

行星架图片
