求双联齿轮的proe 建模方法（急！）

qiuzhishihui · 发表于 2011-8-24 10:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求双联齿轮的proe 建模方法（急！）
我在网上找了很久，都没发现这方面的资料。希望高手帮忙解决！
谢谢~


qiuzhishihui · 发表于 2011-8-24 10:54

回复 qiuzhishihui 的帖子

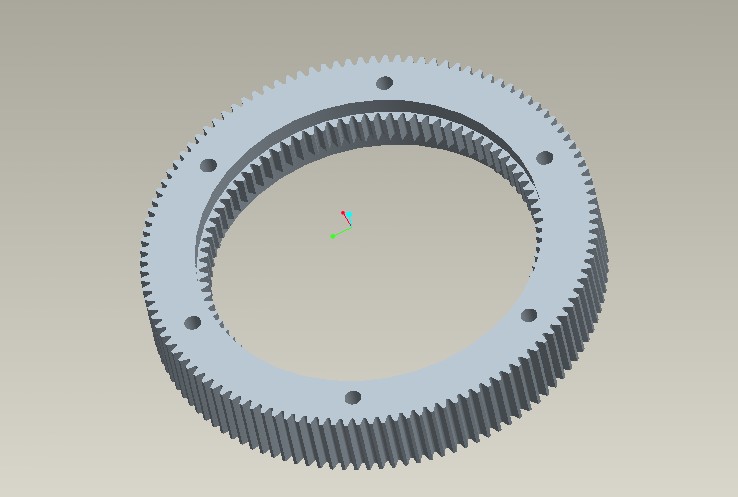

我尝试过在新建装配在装配中把两个齿轮合成一个组件的方法组合成带内外齿的齿圈或双联齿，但是我把它吊进去进行仿真时，就出现问题了，希望高手帮忙指点一两。不知道还有没有其它的方法创建双联齿的PROE建模。

qiuzhishihui · 发表于 2011-8-24 13:23

怎么没一个人回复啊？:L

ixiamin · 发表于 2011-8-24 13:46

帮你顶起来

qiuzhishihui · 发表于 2011-8-24 16:23

回复 ixiamin 的帖子

呵呵
谢谢了

hyfjy · 发表于 2011-8-24 19:57

本帖最后由 hyfjy 于 2011-8-24 20:03 编辑

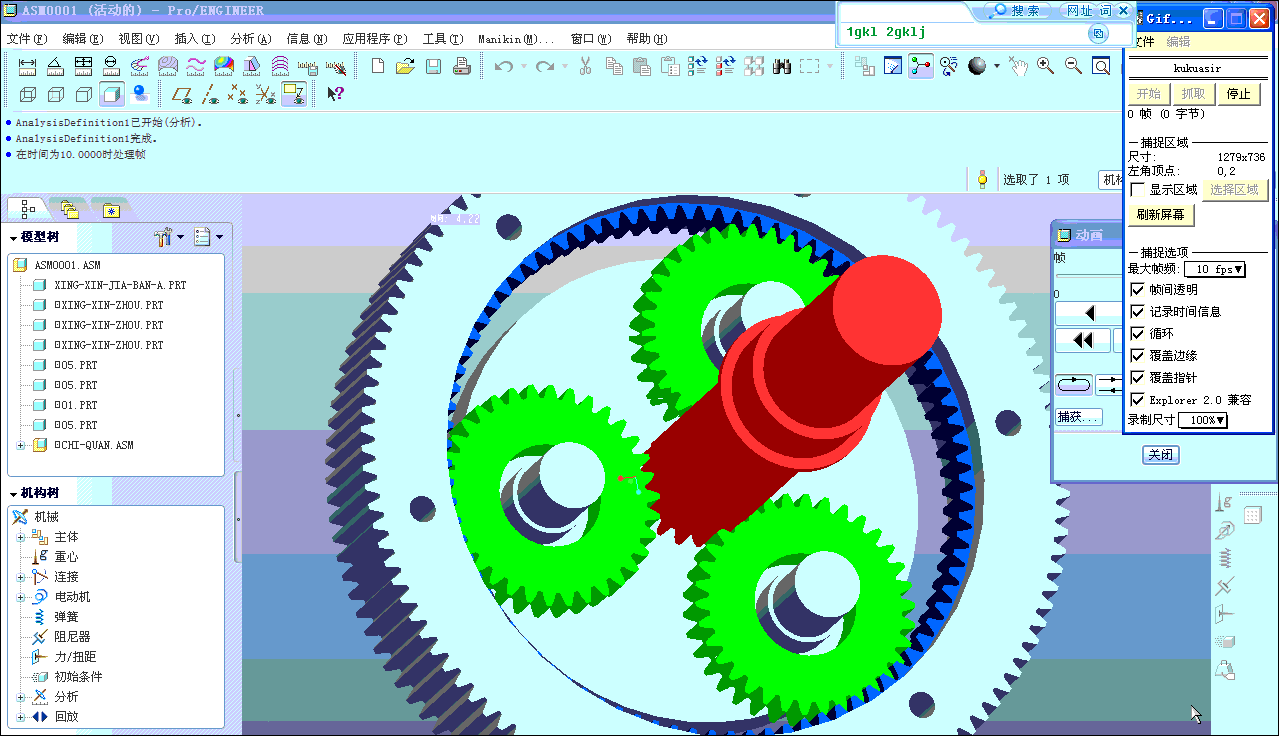

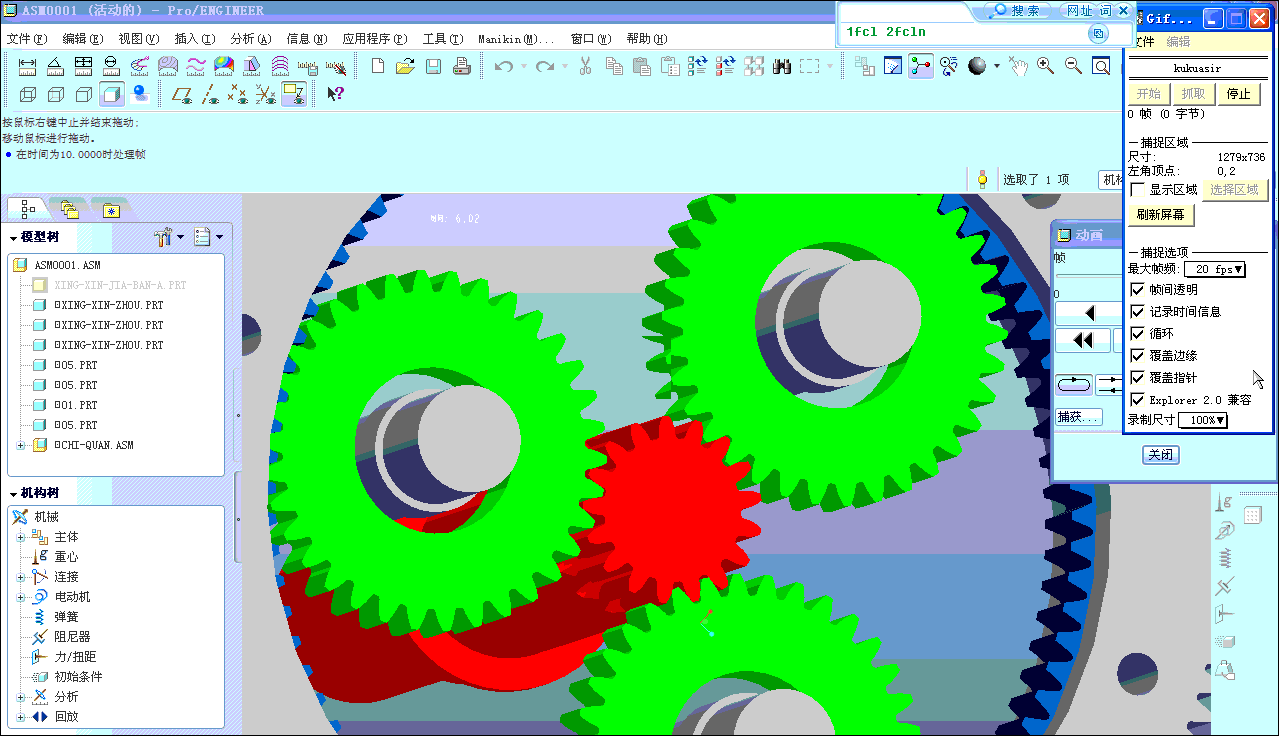

双联齿轮其实就是二个齿轮，完全可以用刚性装配的方法做成一个装配体，再装到其余的装配体中，近期接到一朋友传来的行星机构，就是这样处理的，这样就没有任何难度了。
刚性联接装配在方法上与销钉差不多，一个轴，一个面，但装好后是不能旋转的，这就是刚性联接的好处。想来在运动仿真中也是联动的。不然就不叫刚性联接了。


仔细看才知道，似乎就是这位朋友，楼主给的齿轮，看一下是否对头呢。

fyz730715 · 发表于 2011-8-24 20:57

高人，顶一个。

空穴来疯 · 发表于 2011-8-24 22:56

按组件装配后仿真有时会出现两件转不一致的现象，但还可以在机构中创建主体锁定，使他们同时运动。

qiuzhishihui · 发表于 2011-8-25 17:29

回复空穴来疯的帖子

还会这样还没遇到过

空穴来疯 · 发表于 2011-8-27 21:50

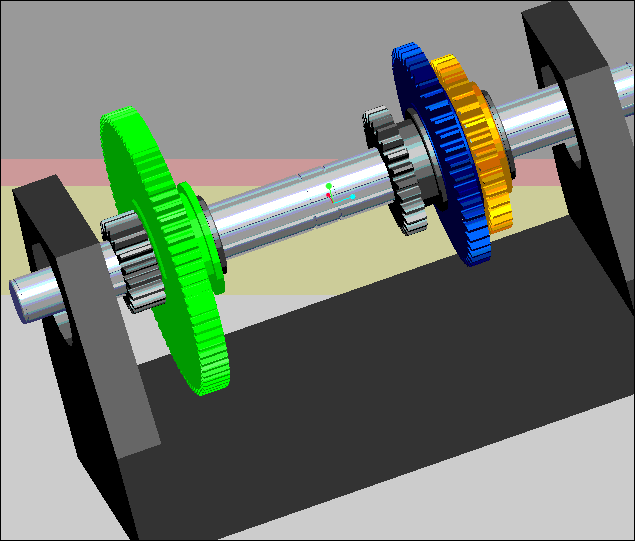

小齿轮与花键轴是刚性联结转的一致，而大的绿色齿轮与小齿轮是双联，虽是刚性联结，却转不一致；相反后面的小齿轮虽是滑动杆，其上的两个三联齿轮却都与它及花键轴转的一致。
