锥齿轮副在摇摆机构中的妙用

woodee

回复 freefreemen 的帖子

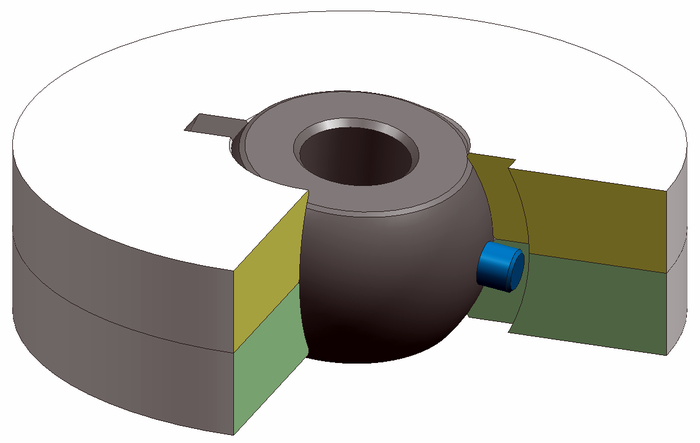

呵呵，这种结构曾构思过，不过考虑又得顺滑、又得承重50~70kg，感觉要做得好，成本不会低于调心轴承+齿轮。

freefreemen

那用不带齿的也行呀

jianfei

不错，很好玩的

tonnyzhang8186

版主做的不错，有几点建议：
1.考虑简化机构，有些复杂；

2.上下方向的轴向受力问题，这是这个机构需要重点考虑的问题，需要验证；

3.按目前这样的结构做出来，成本不会很低，建议根据实际使用和功能要求再简化一下，

以上意见仅参考，tks

woodee

freefreemen 发表于 2011-8-25 07:43


登录/注册后可看大图

那用不带齿的也行呀

不带齿会转动，要求只摆不转。

woodee

tonnyzhang8186 发表于 2011-8-25 09:18


登录/注册后可看大图

版主做的不错，有几点建议：
1.考虑简化机构，有些复杂；

tonnyzhang8186您好，谢谢讨论！

1. 在俺的经验范围内，这已经是最简化的了。
2. 上面往下短时间承压几十公斤，但摆动力却很小。受力最大处，在上面的球心部位，考虑寿命和准确位置要求，选调心轴承最合适。轴承力简单校核过了。
3. 一个马达、四个塑胶件、两个轴承、两根Pin、外加若干垫片挡圈，俺实在再简单不了了。呵呵。

吕世祥

用端面凸轮+滚子导柱怎么样？

woodee

吕世祥 发表于 2011-8-25 13:49


登录/注册后可看大图

用端面凸轮+滚子导柱怎么样？

端面凸轮+滚子导柱，是机加干法，凸轮也是三维点接触高副，要求精密。
这基本上属于小家电范畴，要求精度不甚高，还要加工、装配简单才行。

sunkun0517

woodee先生的帖子大大胜过教科书内容，内容广度也有，深度也有，而且还会研究看似浅显但实质应深挖的东西。PS:请问一下该帖中上面的是锥齿轮副？他俩是像一般锥齿轮设计一样？配对的？

woodee

sunkun0517 发表于 2022-6-16 12:01
woodee先生的帖子大大胜过教科书内容，内容广度也有，深度也有，而且还会研究看似浅显但实质应深挖的东西。 ...

机械工业有几百年、就连渐开线齿轮工业生产机床出现都有200多年历史了，无数人开动脑筋于其中，所以必定展现众多奇思妙想。

翻阅一谢国外的“机构图册”，必定受很多启发而受益。

上面就是一般锥齿轮副，只不多齿数相同、轴交角接近180°罢了。
