剃齿齿形齿向问题....南二剃齿机...小弟求教...

zhangck7 · 发表于 2011-8-20 13:09

您需要登录才可以下载或查看，没有账号？注册

x

领导要求出去学习，刚接触剃齿机，关于南二剃齿机齿形不合格的如何在机床上搬角度和锥度，请各位大侠说说，越详细越好，先谢谢了~！

杨大侠 · 发表于 2011-8-20 14:30

楼主到底是齿形不好还是齿向不好，最好是能帖一份齿形齿向检测报告上来，这样大家才好帮你想办法。

zhangck7 · 发表于 2011-8-20 15:59

回复杨大侠的帖子

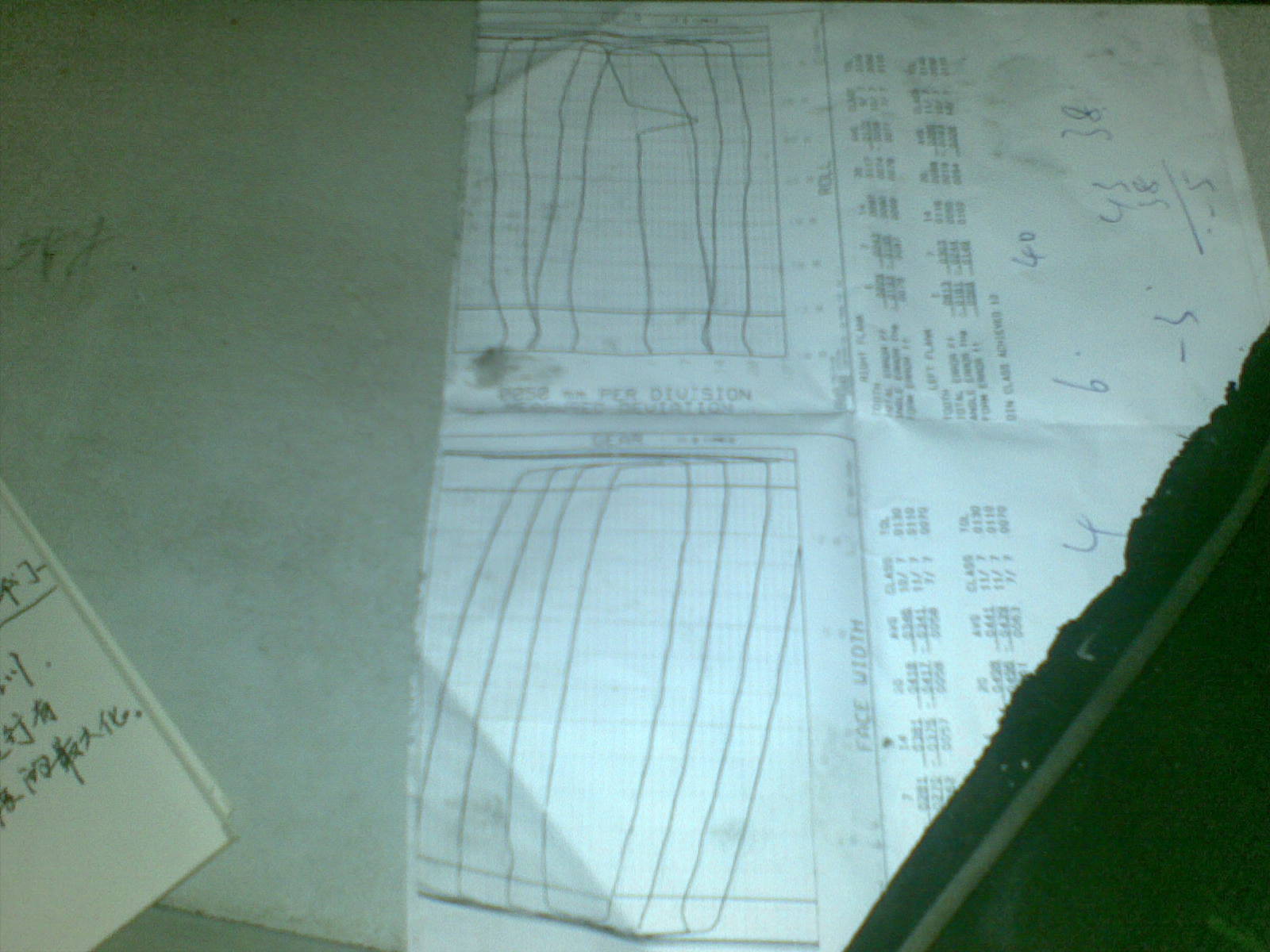

相机不给力...齿轮为左
RIGHT FLANK angle error fhβ -0.0341 angle error fhα -0.0058
LEFT FLANK angle error fhβ -0.0439 angle error fhα -0.0083

标准的事fhβ为0，请问如何搬螺旋角和锥度达到要求，其实我想知道不是这个特例，我很想知道如果齿形不对，我该怎么调机床齿形不对又该如何调大致方法本人刚毕业实习，剃齿机也是刚接触，很多方面都需要学习，麻烦大侠给点指点，谢谢了~！

杨大侠 · 发表于 2011-8-20 16:28

从楼主提供的检测报告看，机床的对角没有搬正确，得先把机床的齿向调好，在机床的刀架上固定一块百分表，并压表1～2mm，按10/1去搬刀架角度，如检测报告上左右两边都偏向一边的，且偏差是0.021mm的，那么剃齿机刀架上应搬0.2mm。

zhangck7 · 发表于 2011-8-20 17:04

回复杨大侠的帖子

我先看看，谢谢了~！

zhangck7 · 发表于 2011-8-20 17:50

回复杨大侠的帖子

我现在这报告齿轮2面都是负的，右面-0.0341，左面-0.0439，齿轮是左旋，我往左边搬刀架0.34，是不是理论上报告上的数值变成了右面0，左面-0.099，这个对么？如果想把报告上FHβ都变成0，是不是就要动机床下面那调锥度的，新手问题了解的太好，问题多，麻烦了！

杨大侠 · 发表于 2011-8-20 18:05

机床还有锥度。（左边的值-右边的值）/2是锥度。（左边+右边）/2是你要搬的总读数。

luomo226 · 发表于 2011-8-21 00:20

南二的机床，可以调整两个东西，一个是角度大小，就是上面那个，一个是调整锥度，下面那个，相同了就清楚了……

zhangck7 · 发表于 2011-8-21 17:39

回复 luomo226 的帖子

具体怎么调能详细说下么，左旋右旋，报告角度大了怎么调，小了怎么调...新手还是感觉很模糊..

杨大侠 · 发表于 2011-8-21 21:19

回复#9：多调几次就好了。一开始连方向都分不清的，就是要动手，万事开头难。
