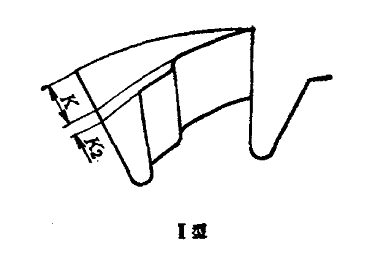

这种形式的滚刀铲背是如何加工的

vbyu1987 · 发表于 2011-8-4 11:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如题，我见过的铲床都是铲另外一种过渡比较好的铲背的

hyfjy · 发表于 2011-8-4 20:57

双K值凸轮铲出来的滚刀刀背，这样重磨及有效利用的长度较大

vbyu1987 · 发表于 2011-8-5 11:18

hyfjy 发表于 2011-8-4 20:57

登录/注册后可看大图

双K值凸轮铲出来的滚刀刀背，这样重磨及有效利用的长度较大

双K值凸轮加工出来的是那种第二铲背量是第一铲背量1.5倍的那种把

hyfjy · 发表于 2011-8-5 20:37

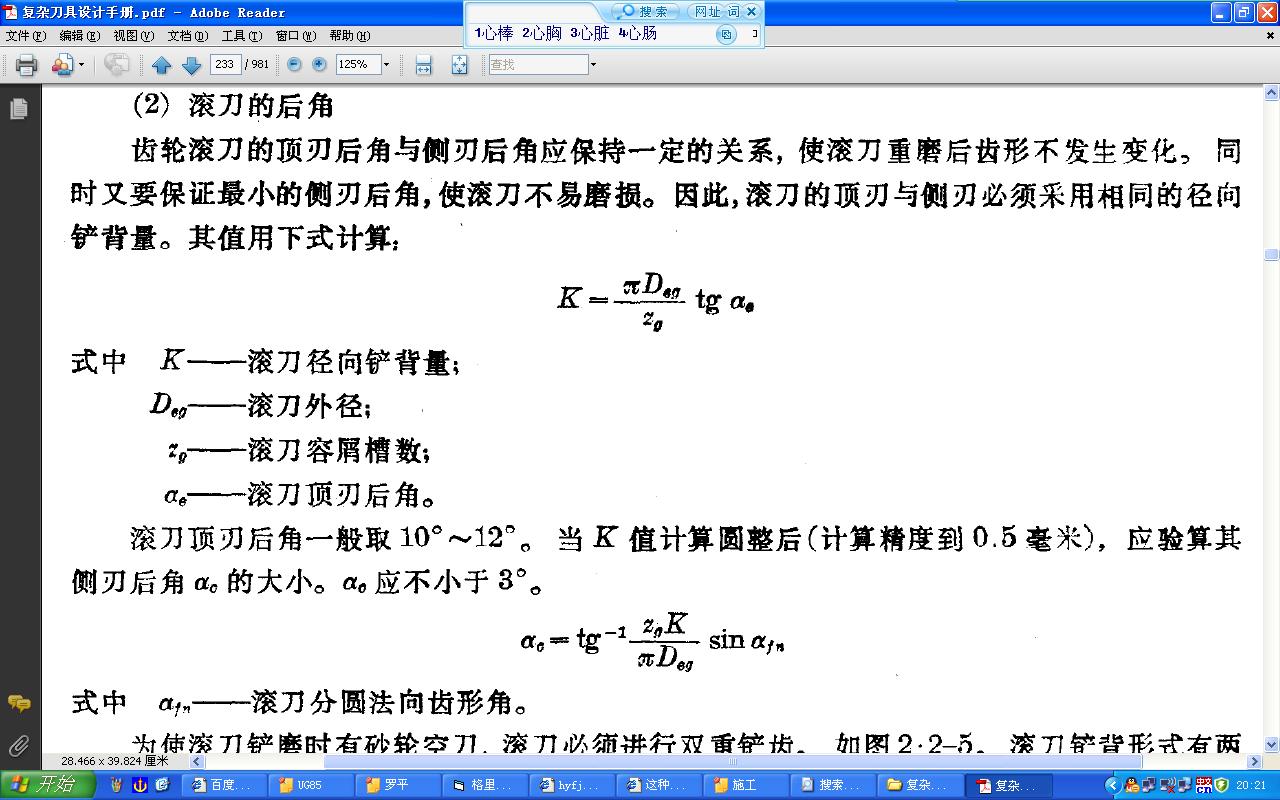

设计滚刀时要根据刀具径及设计的圆周刀齿数选择加工过程中的K值，有公式可套，根据需要可以进行调整，只要努力做到刀具刀齿许磨长度的2/3能用，就足够了，一般说，新滚刀的加工精度较高，重磨后如果刀槽的等分性差了，滚刀的精度也随之降低，故高精度的滚刀在重磨时要控制每次的刃磨量，不是刀齿长度长点好，是根据加工的精度要求，定出合理的值。

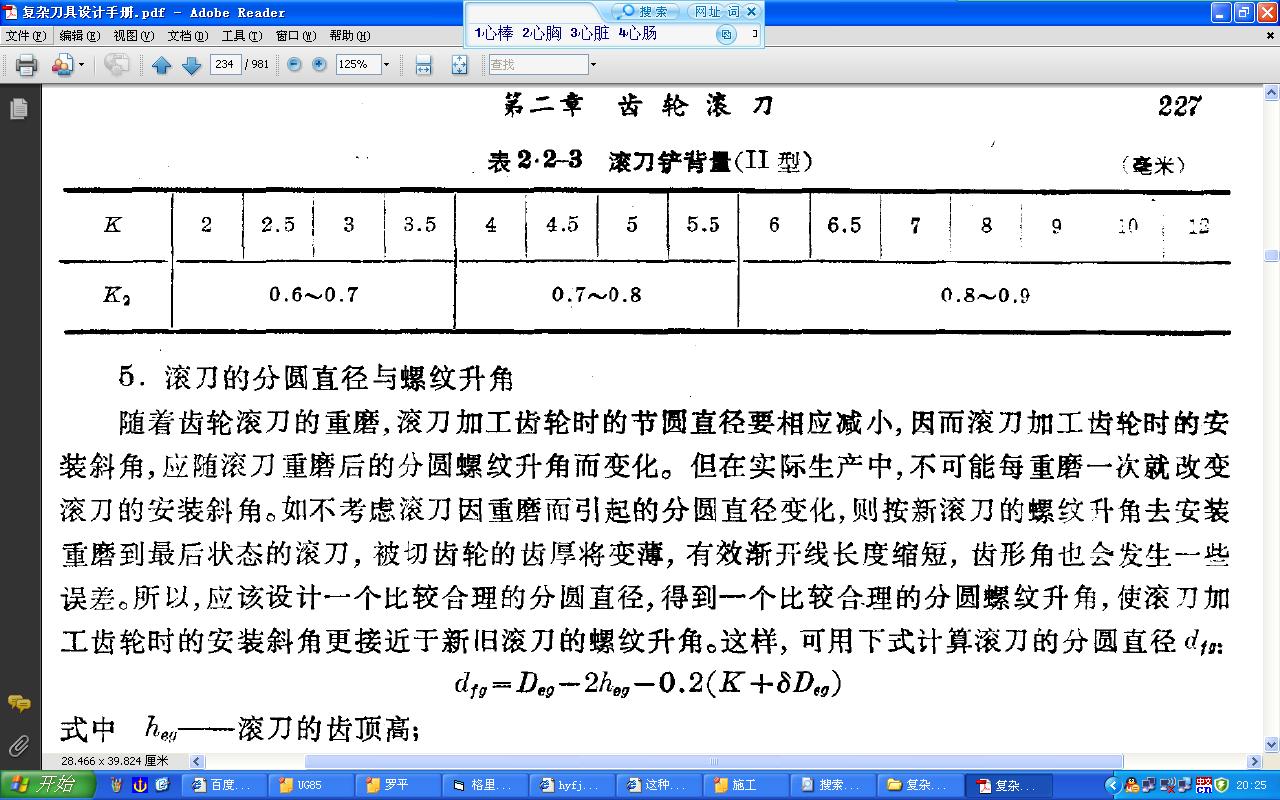

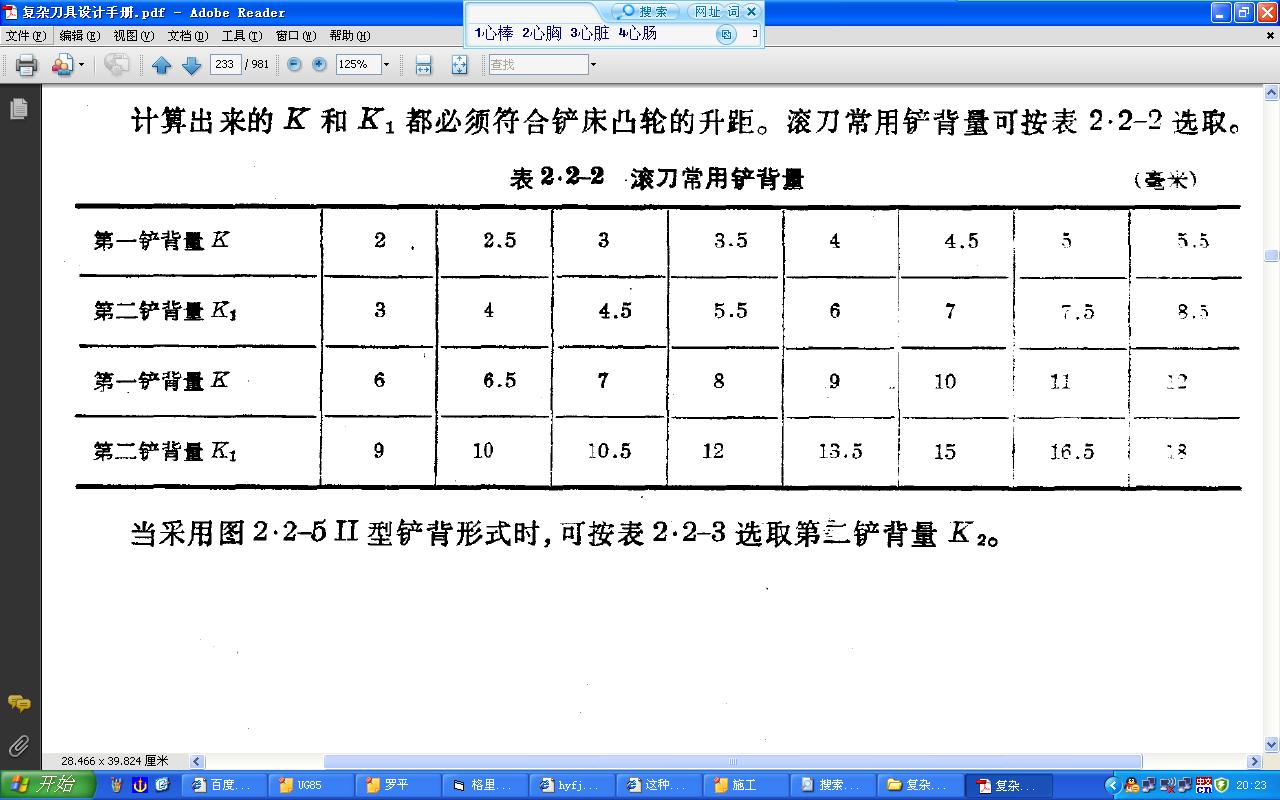

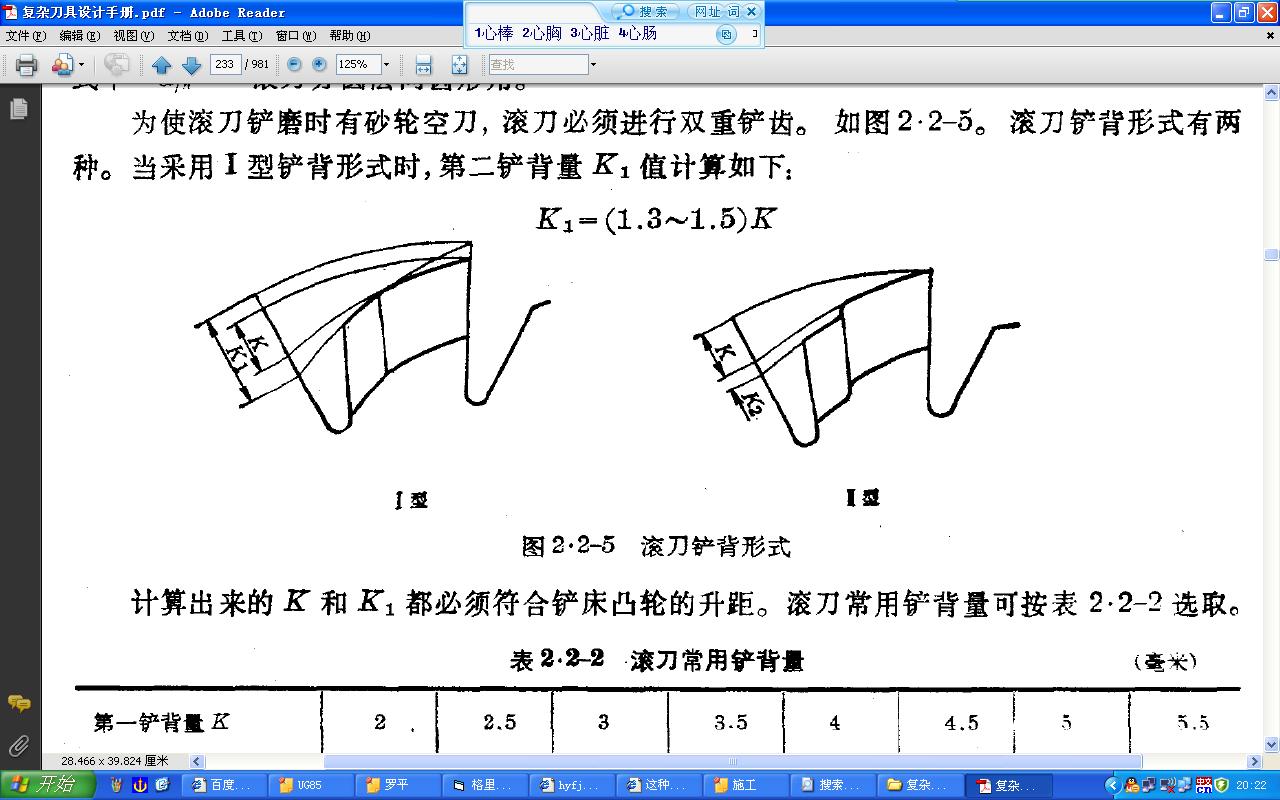

摘录于复杂刀具设计手册

per-shaving · 发表于 2011-8-9 15:39

两种型式都可使用，不过习惯不同。北方喜Ⅰ型，南方喜Ⅱ型。

vbyu1987 · 发表于 2011-8-10 13:01

per-shaving 发表于 2011-8-9 15:39

登录/注册后可看大图

两种型式都可使用，不过习惯不同。北方喜Ⅰ型，南方喜Ⅱ型。

哈哈，还有这样的阿。
问一下2型的凸轮长什么样阿？谢谢

per-shaving · 发表于 2011-8-11 01:23

Ⅱ型凸轮又称“双线凸轮”，即一个凸轮上有二个 K 值 (K 、K2)。

zhouzhongqin · 发表于 2013-3-4 13:21

有朋友能做Ⅱ型双K的凸轮吗？

纪永君 · 发表于 2013-3-4 14:22

zhouzhongqin 发表于 2013-3-4 13:21

登录/注册后可看大图

有朋友能做Ⅱ型双K的凸轮吗？

当然可以做了。其实，第一种凸轮主要的是哈一工系列的凸轮。比如哈一工。汉江工具厂都是使用第一种的，第二种也有好多用的吗，他们各有好处，各有缺点
