求助：这个齿轮的公法线怎么算啊，很急！！

stcc219 · 发表于 2008-5-29 15:26

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我现在遇到一个英制齿轮，z=24,压力角=25,径节dp=8的齿轮的公法线公式是什么？怎么算啊？跨齿是多少？应该查什么手册？希望各位能够帮忙，多谢了:) 。很急哦:L

杨大侠 · 发表于 2008-5-29 20:00

首先将径节制换算成模数制，一英寸等于25.4mm，径节dp=8，换算成模数是25.4/8=3.175mm。压力角25度的渐开线函数是inv25°=tan25°-25°=tan25°-2π/360°*25°=0.46630758154-0.218166156527=0.248141425013。cos25°=0.90630778703，跨齿槽数是25/180*z+0.5，式中z=24，算得跨3.8个齿，圆整得出跨4齿.然后代入公法线计算公式：W=m*cos25°[π(K-0.5)+zinv25°]。式中m=0.3175，算得公法线是48.77687329mm。

jysbzt · 发表于 2008-5-29 21:17

学习 .

chen_yh · 发表于 2008-5-30 06:41

其实公制或英制齿轮的计算公式是相同的，只要做好换算就可以了。

woodee · 发表于 2008-5-30 22:31

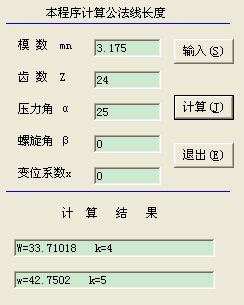

计算表格和3D模型都验算了一遍，如下图：

swffdd · 发表于 2008-5-30 23:04

应该是5楼的正确吧！！

fanes · 发表于 2008-5-31 08:25

五楼和六楼的计算正确。

stcc219 · 发表于 2008-5-31 09:38

各位师傅，你们到底哪个说的对啊？

杨大侠 · 发表于 2008-5-31 19:59

我上面25度渐开线函数值写错了,应该是0.029975345,代入公法线计算公式得到的值是33.7101811825,特此更正.

syyyyyy · 发表于 2008-6-4 17:43

应该是33.71对
