为什么我二种齿轮计算软件出来的结果不一样

发表于 2011-7-26 10:53 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请教各位,应该以那个为标准.

ねじれ角	16° 0’ 0”
【正面モジュール】	3.64105
【正面圧力角】	20°44’19”
	小歯車	大歯車
歯数	37	56
歯直角転位係数	0	0
歯直角転位係数の和	0
正面かみ合い圧力角	20°44’19”
中心距離修整係数	0
中心距離	169.30873
基準円直径	134.71878	203.89869
かみ合いピッチ円直径	134.71878	203.89869
歯末のたけ	3.5	3.5
歯元のたけ	4.375	4.375
歯たけ	7.875	7.875
頂げき	0.875	0.875
基礎円直径	125.98979	190.68725
歯先円直径	141.71878	210.89869
歯底円直径	125.96878	195.14869
かみ合い開始径	129.46922	198.46491
リード	1475.98372	2233.9213
正面かみ合い率	1.63949

歯直角歯厚	5.49779	5.49779
正面歯厚	5.71934	5.71934
正面歯先円歯厚	2.79206	2.87777
弦歯厚	5.49648	5.49722
弦高さ	3.55182	3.53424
またぎ歯数	5	7
またぎ歯厚	48.52607	70.23342
理想的なピン（玉）径	5.93489	5.9054
使用するピン（玉）径	5.93489	5.9054
オーバーピン寸法	142.66549	211.89303


【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2011-7-26 11:22 | 显示全部楼层

这两个软件所对应的齿轮精度标准是一样的么？

回复

发表于 2011-7-26 12:39 | 显示全部楼层

哪些不一样

回复

楼主| 发表于 2011-7-26 12:41 | 显示全部楼层

回复 fawcgzmg 的帖子

你自己好好核对下就会看清楚呀

回复

发表于 2011-7-26 12:47 | 显示全部楼层

没看出来啊

回复

发表于 2011-7-26 12:47 | 显示全部楼层

没看出来啊

回复

楼主| 发表于 2011-7-26 12:49 | 显示全部楼层

公法线尺寸相差5丝

回复

发表于 2011-7-26 12:59 | 显示全部楼层

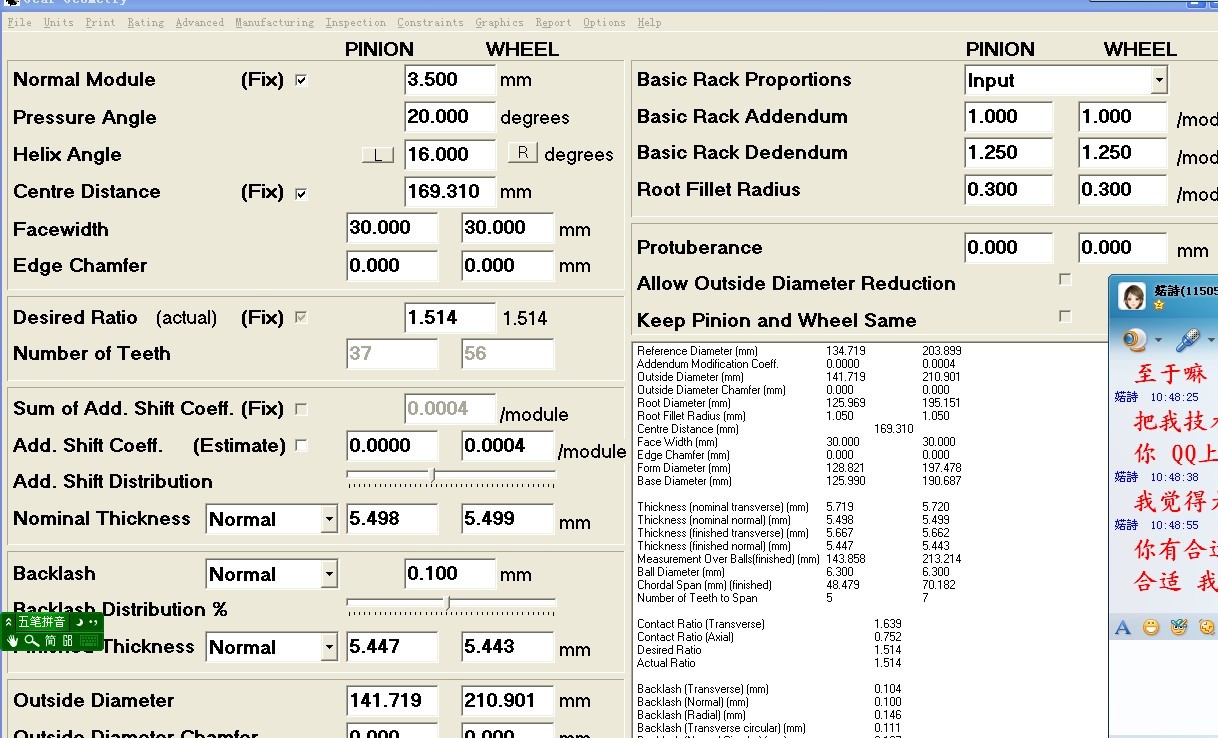

你好好看看，是因为GEARDESIGNPRO计算的是考虑侧隙后的最终公法线，而日本的计算没考虑

回复

发表于 2011-7-26 13:00 | 显示全部楼层

如果你把GEARDESIGNPRO中的侧隙设为0，计算结果就会一致

回复

楼主| 发表于 2011-7-26 13:23 | 显示全部楼层

回复 fawcgzmg 的帖子

嗯,对的,谢啦!
