重合度大小对啮合影响

lcr0502 · 发表于 2011-7-25 21:53

您需要登录才可以下载或查看，没有账号？注册

x

请教高手，重合度的大小是否影响到啮合顺滑？

lcr0502 · 发表于 2011-7-25 21:55

目前手头一套行星轮，如果是行星轮和内齿圈运转时很轻松，也很顺滑；但是如果放上太阳轮，转动时就比较费劲；不知道是什么原因？

lcr0502 · 发表于 2011-7-25 21:58

目前已经检验过中心距正确、参数正确、侧隙是0.12、顶隙是0.28，太阳轮是6齿，行星轮是21齿，内齿圈是48齿，测量过顶圆、根圆并按照测量计算，唯一不好的就是重合度只有0.89，但是不知道重合度低是否会影响到运转费劲？

sdforging · 发表于 2011-7-26 10:21

模数、顶圆、根圆、变位系数各多少？否则大家怎么算啊！

niuershiye · 发表于 2011-7-26 21:18

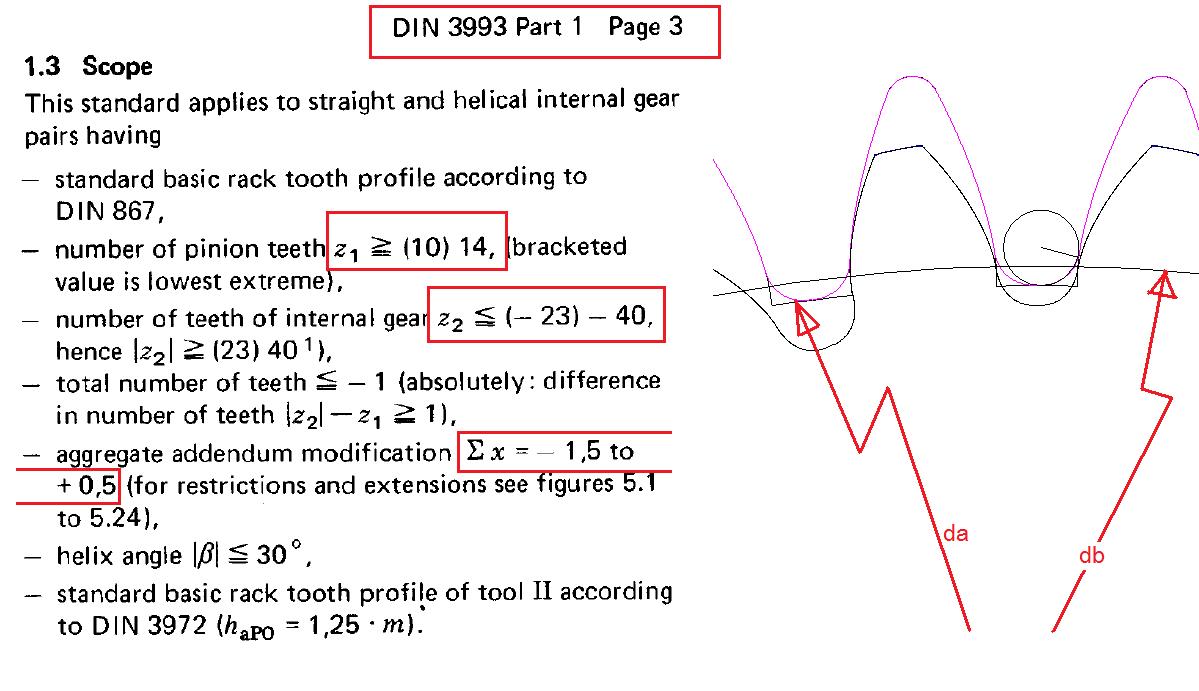

前些日子看 DIN3993-1 , 看到如下内容 :

DIN 3993-1-INTERNAL GEAR.jpg

=============
追求少齿数 ,可能有很多问题 !

lcr0502 · 发表于 2011-7-26 21:51

感谢！今天用CAE仿真分析出来了，在其他参数都很好的情况下，重合度低齿轮啮入啮出的力就会大
