齿轮齿形齿向问题

hanguang · 发表于 2011-7-25 15:39

您需要登录才可以下载或查看，没有账号？注册

x

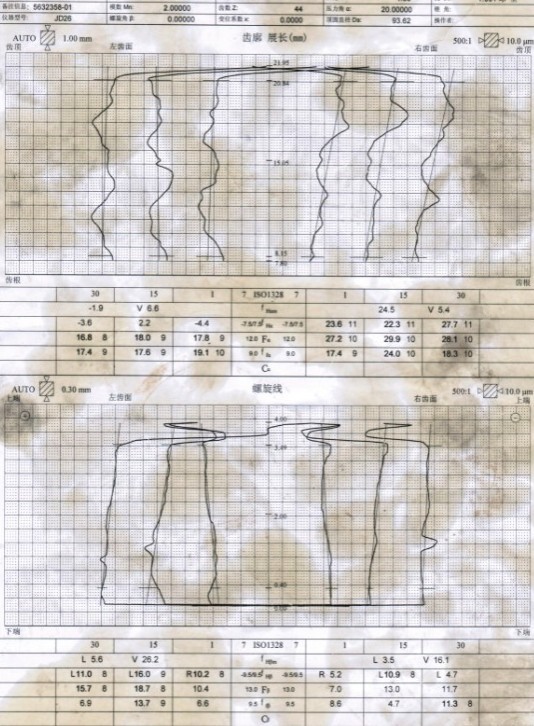

请教各位这个齿形齿向存在什么样的问题,刚学习滚齿

lauzigy · 发表于 2011-7-26 08:05

对于滚齿粗加工来说，完全符合要求。要是想精度再做好点，可以重新对刀和订购好点的滚刀

chendingbin · 发表于 2011-7-26 09:04

工件平面跳动过大，控制在0.02以内，滚刀轴心也过大要控制在0.005左右.

chendingbin · 发表于 2011-7-26 09:09

对于热后是磨齿的这齿形齿向完全符合要求。是剃齿会影响剃齿的齿形齿向的。

tandemoron · 发表于 2011-7-26 09:26

这个是由于工件径跳造成的。

如果是轴齿，多半是工件弯曲，要想改善，可以两刀切。

要是盘齿，多半是工件装夹问题，检查夹具和夹紧力。

nedlovell · 发表于 2011-7-26 15:10

齿形中凹，检查一下刀具跳动。

chendingbin · 发表于 2011-7-26 17:57

1.齿向微有交叉，要是盘齿检查工装或工件平面跳动。要是轴类检查上下顶尖是不是在同一条轴线上，或中心孔有没有清理干净。 2.齿形中凹检查刀具跳动和刀具轴心跳动。

hanguang · 发表于 2011-7-26 19:27

回复 lauzigy 的帖子

这个齿是热前剃齿，齿厚有点薄的。就是有点不明白为什么齿向一边好，一边却不好，

hanguang · 发表于 2011-7-26 19:28

回复 tandemoron 的帖子

我想请教一下，什么是两刀切啊

开心 · 发表于 2011-7-27 08:23

滚齿的齿向还可以，齿形的话还可以，反正要剃齿加工的嘛。但齿形凹的好像多了一点，毕竟只有m2，滚刀还是可以改进的。
