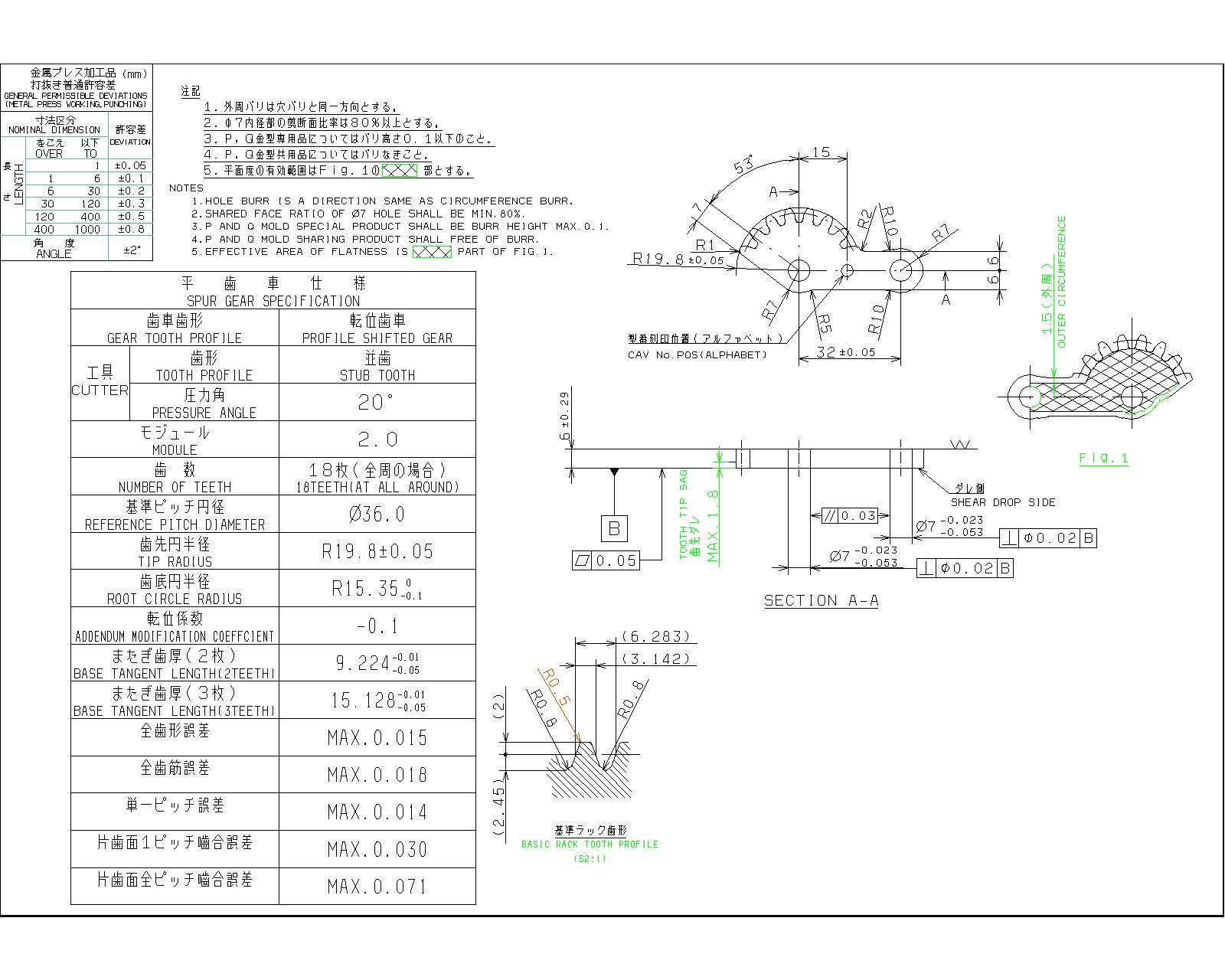

求助高手画一下此图纸齿轮(日本图纸）

three3000 · 发表于 2011-7-19 13:32

您需要登录才可以下载或查看，没有账号？注册

x

求助高手画一下此图纸齿轮(日本图纸）

杨大侠 · 发表于 2011-7-19 14:47

楼主要的是二维+三维轴侧图。

three3000 · 发表于 2011-7-19 15:00

杨大侠发表于 2011-7-19 14:47

登录/注册后可看大图

楼主要的是二维+三维轴侧图。

我要二维图就好了。

niuershiye · 发表于 2011-7-19 15:01

估计是想切割 !

three3000 · 发表于 2011-7-19 15:40

niuershiye 发表于 2011-7-19 15:01

登录/注册后可看大图

估计是想切割 !

不是想切割。是想开发。产品图确定不了。全齿形误差0.015啊。
哪位高手出手帮忙一下啊。

three3000 · 发表于 2011-7-19 17:18

顶上去啊。哪位齿轮高手帮忙啊

freefreemen · 发表于 2011-7-19 19:33

没什么难点的图呀

zhanggz5 · 发表于 2011-7-20 16:48

您认为难点在哪里？

学徒2009 · 发表于 2011-7-21 22:13

回复 zhanggz5 的帖子

如果不考虑成本的话，的确是没有什么难点，如果考虑成本的话，按照常规齿轮来说的话一般这样的精度是很easy的，可是它的不规则，线切割或铣削加工的话精度很难保证

tonnyzhang8186 · 发表于 2011-7-22 08:47

LZ：你这图纸不就是2D图纸吗？
