损坏的斜齿轮测量

xyzCAD · 发表于 2011-7-16 21:57

您需要登录才可以下载或查看，没有账号？注册

x

现有锯床的一对斜齿轮已损坏，小齿轮20齿，大齿轮47齿，模数应该是2，实际测量得到安装中心距为69.5，斜角大致为14°，请问该齿轮的其他参数是多少？应该是变位齿轮，具体变位是多少？现要出正规图纸发外加工，不知道怎样得出其他完整参数。

zhanggz5 · 发表于 2011-7-16 22:11

查手册不行吗？

hyfjy · 发表于 2011-7-16 22:15

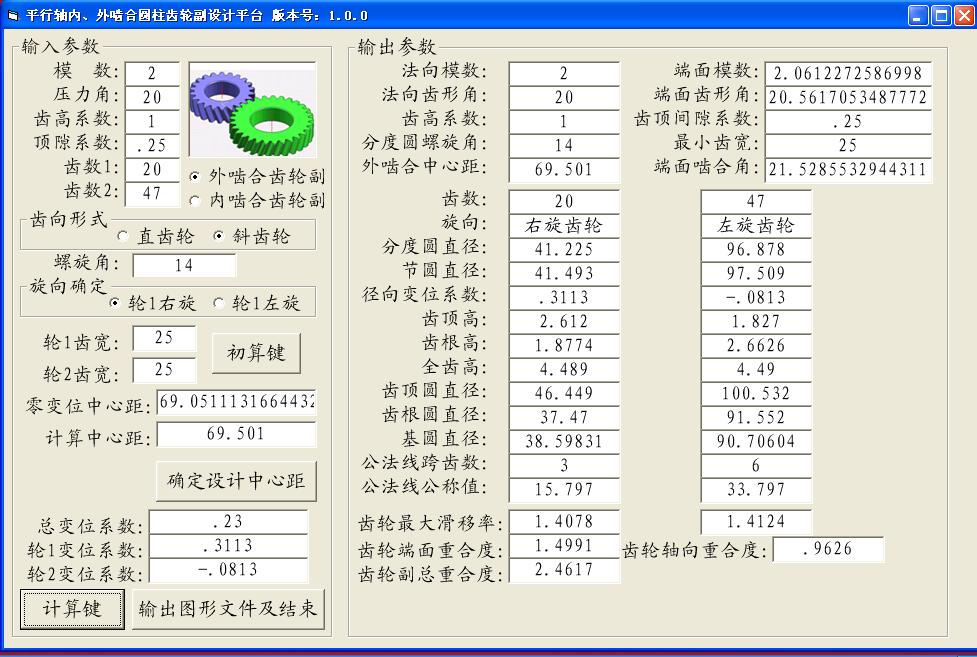

计算界面：

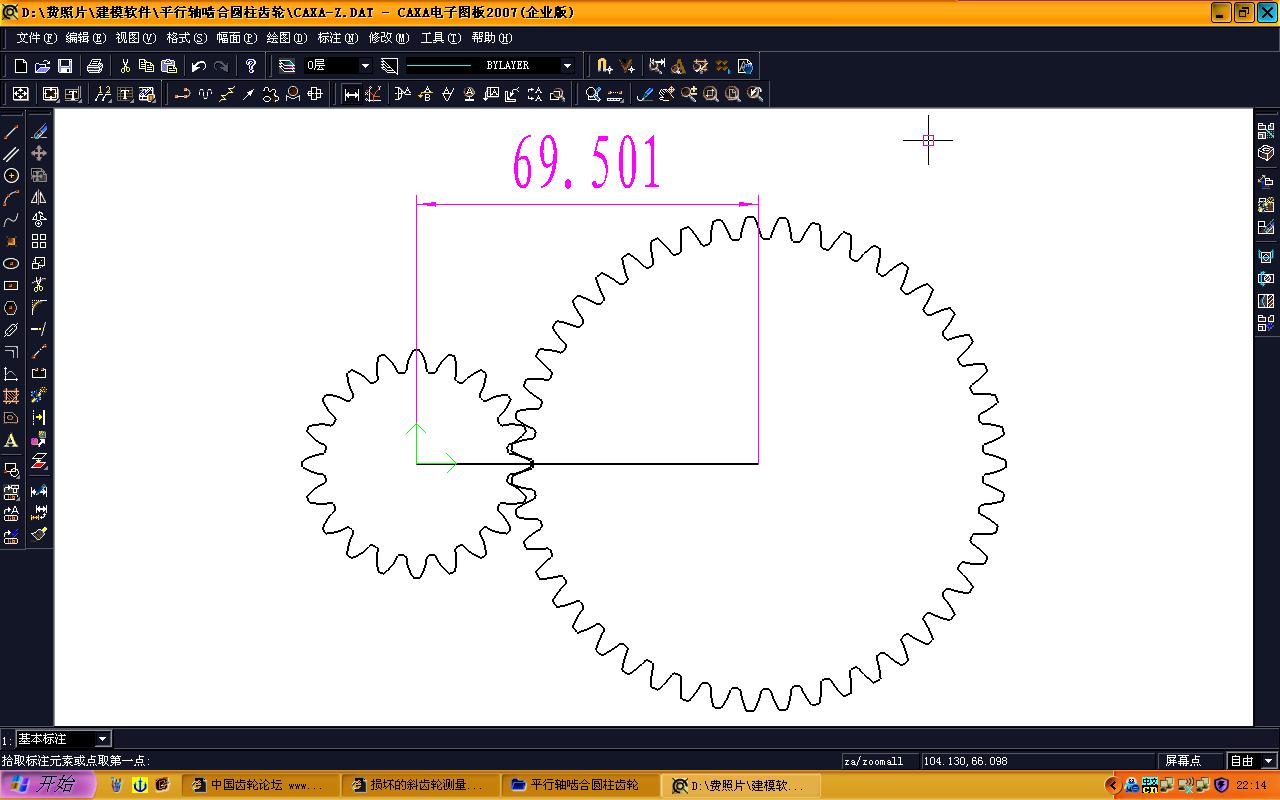

二维端面啮合图：

xyzCAD · 发表于 2011-7-16 22:20

能将这个软件发给我吗？太感谢了！

weihai1028 · 发表于 2011-7-17 09:10

给个动画可以看看 20-47齿的

hesheya · 发表于 2011-7-17 13:42

中心距知道了就自己设计

323xiaohui · 发表于 2011-7-17 20:51

如果是做一对的话知道中心距就行了啊其他自己定

hyfjy · 发表于 2011-7-17 21:31

如何在电脑上快速高精度建模。

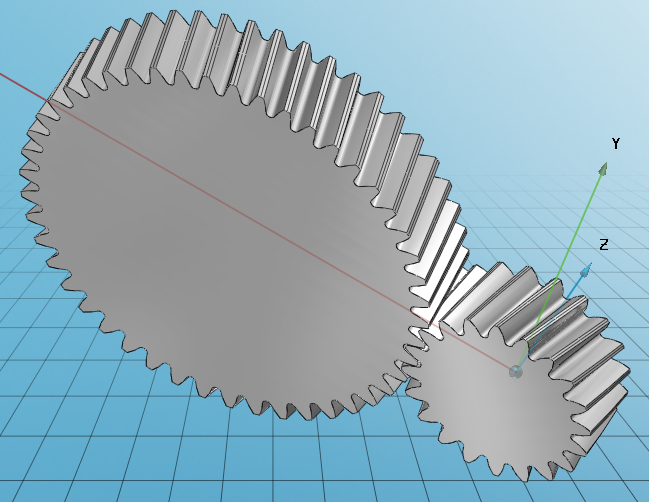

就这对齿轮，我用软件自动生成的文件导入UG后得到高精度齿轮副：

这样的模型由于在设计时使用较多的点（每个齿齿轮的一组齿面有5000多个点座标组成），相对精度较高，有相当不错的啮合性能。

hyfjy · 发表于 2011-7-17 21:35

本帖最后由 hyfjy 于 2011-7-18 20:54 编辑

有兴趣的朋友可以下载后导入UG得到这对齿轮副的模型，也可精密测量一下是否与设计参数一致。

Z0.rar (192.35 KB, 下载次数: 9)

也请下载的朋友把自己做成的模型结果发上来，如有任何问题，也希望提出才是

hyfjy · 发表于 2011-7-18 20:59

操作的过程：

在任何文件的界面上，点文件，点执行，点Grip调试，再在图框中找到下载解压的文件，点打开，然后在操作上先点单步，再点继续，就一切完成了。操作一次，也许看不清，把图放到最大最完整的位置，删掉这对齿轮副，再做一遍。就可以看清全过程了。谢谢。
