关于双切滚刀

刀具设计 · 发表于 2011-7-23 15:07

在滚刀加工齿轮的滚削过程中，几乎75%的切削量由位于全齿1/3处的刀齿齿顶完成，而整个齿中部和根部的占全齿2/3部分仅仅完成切削任务的25%。实际上，在刀齿齿顶载荷分布和磨损极不均匀。齿顶圆角处的磨损决定了刀具的寿命，刀齿的中部和根部磨损很少。根据这样的加工特点，研究出新结构高效双切滚刀，其结构点是在一个刀齿上开出有两个容削槽，一个为正常深度（与正常滚刀无异），另一个容削槽只有滚刀全齿高的1/3，，一般称小牙，使刀具转过一个刀齿时，齿顶部分切削2次，而其他部分只有一次切削，是顶切厚度只有一般滚刀的1/2厚，在其他条件不变的情况下，效率是一般滚刀提2倍，这种滚刀大多应用在风电，矿山，石油等大模数齿轮加工。汉江工具供应这种刀具。

刀具设计 · 发表于 2011-7-23 15:37

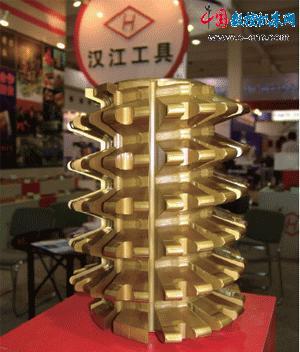

这就是汉江工具生产的双切滚刀

ljdqe · 发表于 2011-7-23 15:48

刀具设计发表于 2011-7-23 15:06

登录/注册后可看大图

　　在滚刀加工齿轮的滚削过程中，几乎75%的切削量由位于全齿1/3处的刀齿齿顶完成，而整个齿中部和根部的占 ...

学习了
谢谢

十个光 · 发表于 2011-7-23 18:32

蜗轮滚刀？

顾顾 · 发表于 2011-7-23 23:35

冷却油是不是有点小，工件上面铁削没冲掉引起铁削划伤齿面。或者是刀具刃口有铁削。
双切滚刀效率提高，刀具价格也高
