用PROE做内啮合运动仿真图

hyfjy · 发表于 2011-7-13 20:22

您需要登录才可以下载或查看，没有账号？注册

x

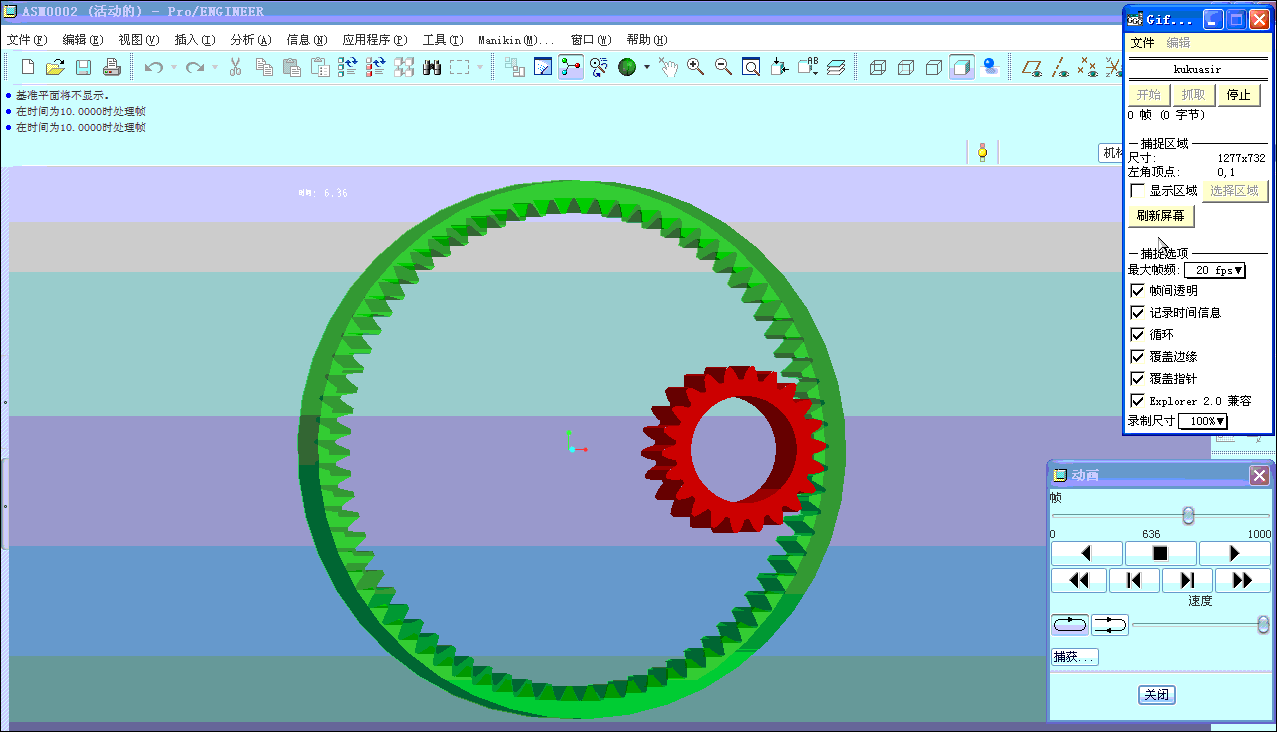

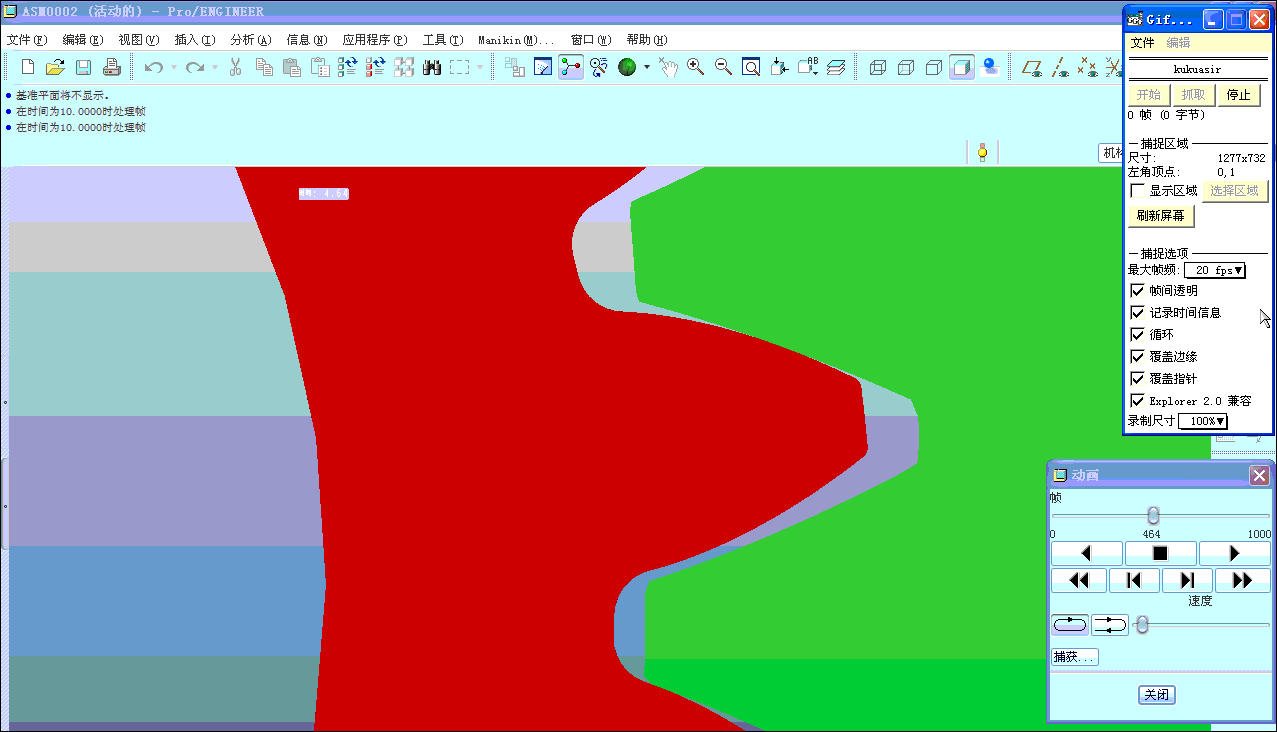

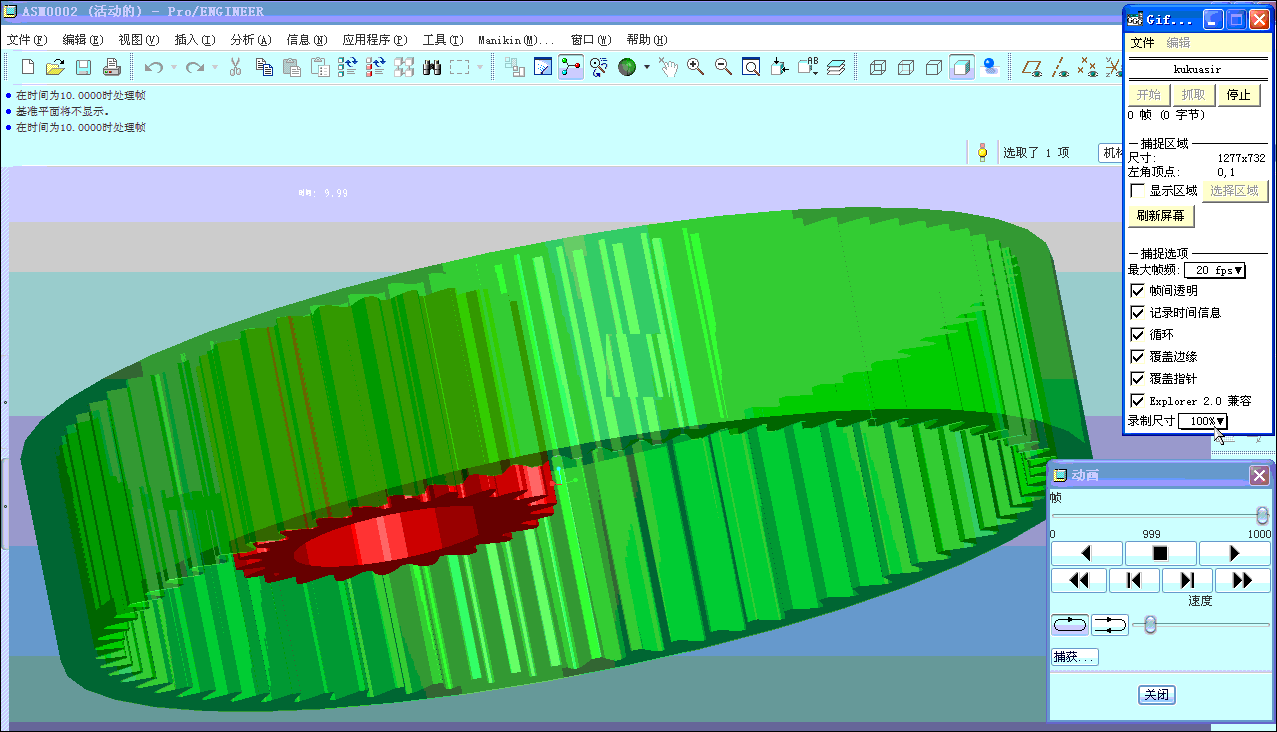

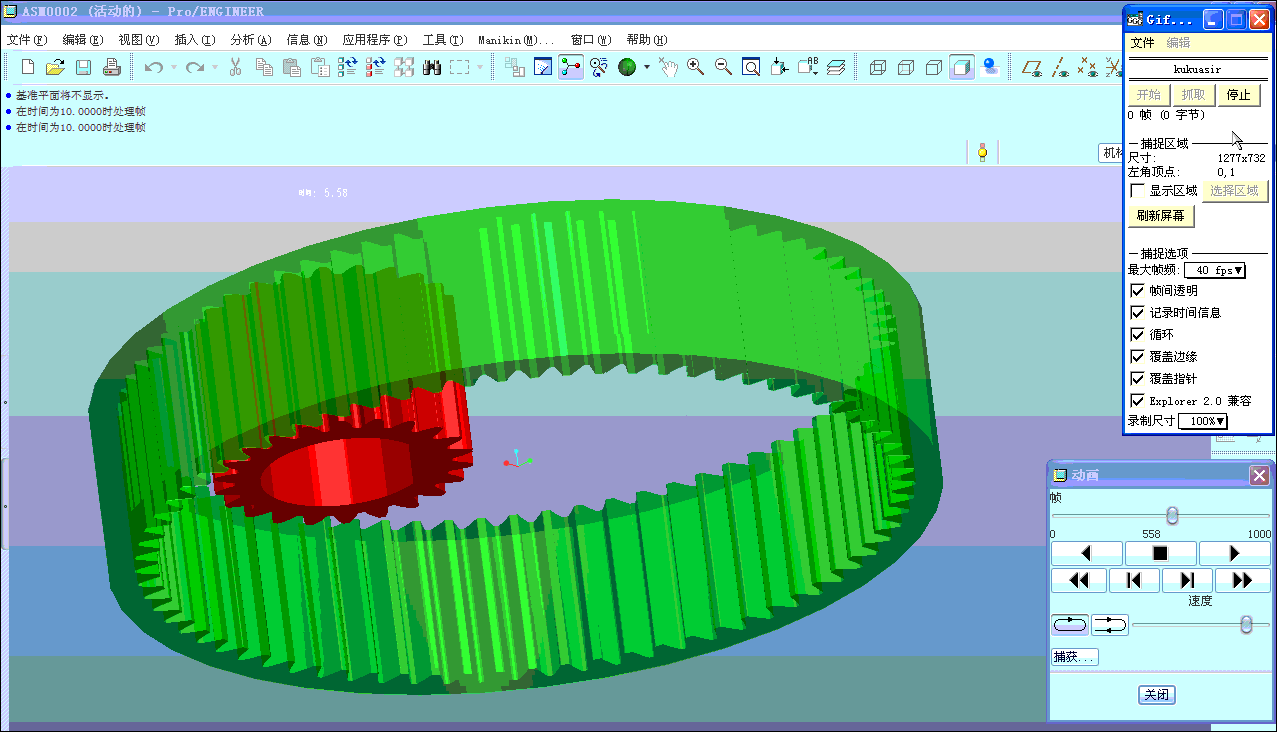

继用PROE做成了锥齿轮的运动仿真图及圆柱齿轮外啮合的运动仿真图后，又完成了一对内啮合圆柱齿轮的啮合运动仿真图。


本来准备做的是行星轮系统的运动仿真图，装配机构在设置齿轮状态下只认同一对啮合齿轮，故无法做多个行星轮与内齿轮的啮合，同时太阳轮也是这个原因被抢毙了。

，还是个人能力不够，也有点怪PROE软件在这方面较差，也许在高于5版本的P软件中能解决这个问题。

如何设置运动仿真，本人摘录了一些书上的文字，加了点本人的心得：

PROE中齿轮副运动仿真的制作.pdf (99.64 KB, 下载次数: 612)

qiuzhishihui · 发表于 2011-7-16 14:05

谢谢楼主分享
楼主是个好人啊

wyz428 · 发表于 2011-7-20 16:39

:)

刚刚的

ghoul · 发表于 2011-7-25 18:45

我也是用PROE的，不过废弃了好久了，工作中也没怎么用

ghoul · 发表于 2011-7-25 20:57

感谢hyfjy老师指点。工作中一直都用AUTOCAD，我也甚是觉得荒废了proe真的非常可惜，以后会多多练习。

hyfjy · 发表于 2011-8-3 21:31

有兴趣看一下如何在PROE5中进行行星轮系统运动仿真的朋友看一下：
https://www.gearbbs.com/forum.ph ... &extra=page%3D1
跟朋友学了一招，全行星轮系统的运动仿真在PROE5中做成了。

考拉shu · 发表于 2011-8-10 08:49

荒废多年的proe，可惜啊。。。

kids0cn · 发表于 2015-9-24 19:37

下载下来学习一下谢谢楼主

lvc2 · 发表于 2015-12-30 11:07

请问修形齿轮的重合度怎么算

k131683 · 发表于 2017-2-17 15:54

十分需要...非常感谢
