按照齿轮画法大全画弧齿锥齿轮，但不能扫描混合

田明瑜 · 发表于 2011-7-13 14:35

您需要登录才可以下载或查看，没有账号？注册

x

按照齿轮画法大全和螺旋锥齿轮的精细分析两篇文章，利用背锥面画弧齿锥齿轮，作图过程中有三处不太明白，请大家指点。

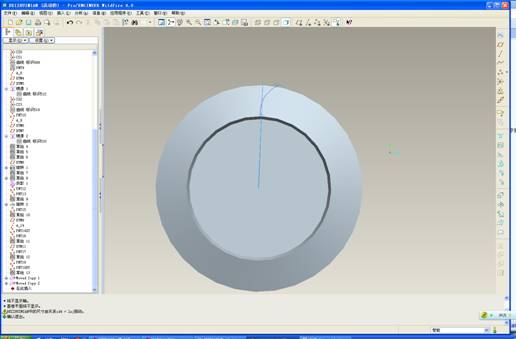

论文中，在这一步形成的曲线是在front平面的左侧，经镜像后对称分布在front平面的两侧，而我按相同的步骤画出来则在front平面的一侧

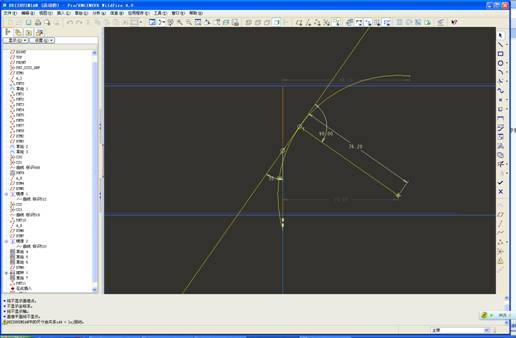

论文中没有详细说明圆弧圆心的选取位置，我的图形是任意画的，圆弧半径为刀盘直径的一半

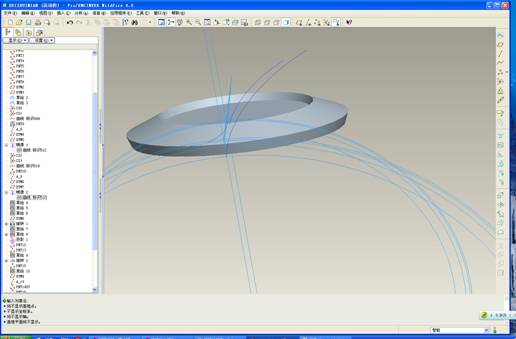

按照文中所述，这部分进行扫描混合可直接生成一个轮齿，可是我做的总显示混合端点不能相切，扫描失败。
请问，该怎么解决呢？

hyfjy · 发表于 2011-7-13 19:46

问题的关键是背锥是个锥面，要把平面的齿形曲线经矩阵转换后变成锥面上的曲线，忽视了这一步，做出来的最多只是个示意图，不是精确的建模。起码不能用来做精锻的电极。

田明瑜 · 发表于 2011-7-14 07:39

请问刀盘的圆心位置应怎么确定？用什么公式？我一直未找到相关的资料。谢谢

dacheng459 · 发表于 2011-7-24 15:09

我也在做同样的问题，看的论文是一样的，就是不能确定扫琼线，即刀盘圆心位置，希望高手们能指教！

dacheng459 · 发表于 2011-7-24 15:10

回复 hyfjy 的帖子

高手能介绍中画法吗

dacheng459 · 发表于 2011-7-25 14:24

围观，坐等高手赐教

dacheng459 · 发表于 2011-7-27 09:17

回复 hyfjy 的帖子

费老，这一步如何实现？怎么才能做出背锥上的齿形线

fyq1220 · 发表于 2011-7-27 10:19

这个情况纠结的不行啊，我也遇到过，重画了好多遍，依然是这样的。就这样我还看见好几篇这样发表的文章。

dacheng459 · 发表于 2011-7-27 11:34

回复 fyq1220 的帖子

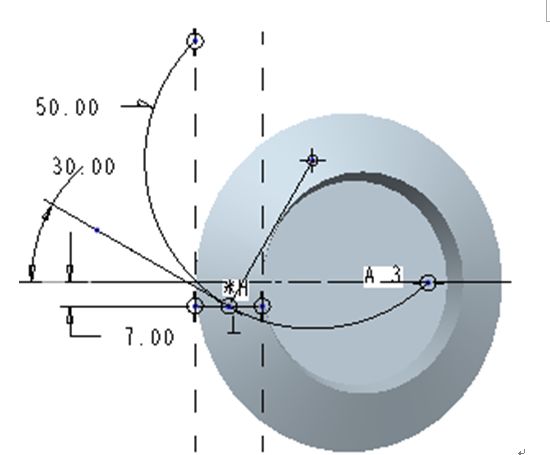

这个proe大全的图，我就是分析不出来怎么来的

hyfjy · 发表于 2011-7-27 21:06

冠轮上计算刀盘旋转中心位置的座标点在120号左右的计算数据上，可以耐心找一下，一但找到了，就有理论依据了。不然也可以自己算一下，仍然要在冠轮上计算。
