求高人指点塑料尼龙齿轮和蜗杆配合声音问题

liuyi050809 · 发表于 2011-7-12 09:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

PA66+GF30做的塑料齿轮装在减速箱里用蜗杆带动齿轮转动，为什么总有杂音存在？怎么样能降低杂音让声音和纯电机的声音更接近？
齿轮的外径和公法线尺寸都符合图纸要求。蜗杆和齿轮的中心距也符合图纸要求。求高人指点指点！！！感激不尽！！！
QQ：417365197

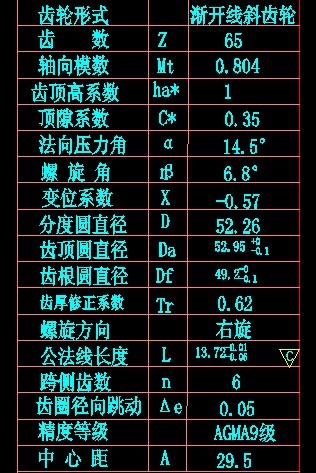

我的齿轮图面要求外径尺寸52.95 ，尼龙塑料齿轮要吸水，我做除湿试验，用52.95外径的，煮水后（开水煮2个小时）外径尺寸变化在0.18mm-0.2mm之间。所以模具上从新做了个齿圈和齿套，模具设计尺寸为52.75（未放收缩），装配后仍然不行。

hebeidongli · 发表于 2011-7-12 09:09

等待高手解决问题

hesheya · 发表于 2011-7-12 10:07

你说的杂音有可能是毛刺造成的吗？

liuyi050809 · 发表于 2011-7-12 12:43

产品上没有毛刺啊

LZK049 · 发表于 2011-7-26 08:36

可以找些消音料试试啊；；；

tjzkb · 发表于 2011-7-26 14:35

主要噪音来自哪里？
1，齿面间相对运动？
2，啮合齿的变化？重合度是多少？
3，塑料齿轮的跳动误差大否？
4，润滑油/脂，还是自润滑？
5，换个蜗杆？蜗杆与成品塑齿啮合是否符合要求？
6，成品塑齿的齿廓是否符合要求？

limingdong · 发表于 2011-8-9 22:13

先找毛刺，再看蜗杆，再看蜗轮。找问题先从大的面入手，从齿数少的那个入手

bengok · 发表于 2011-8-19 08:03

很简单，测量齿轮的中心轴同齿顶圆的同心度。你这个问题肯定是同心度不好引起的，塑料齿轮其实对齿形的敏感度很低，我曾经做过实验，将齿轮10度得螺旋升角，做成8度，测试后发现性能基本没变，声音也没有问题。但是一旦同心度不好声音就不好了。

xuwj · 发表于 2011-9-4 16:20

应该为同齿轮的同心度所致，

dongjingzhiji · 发表于 2011-9-4 17:13

回复 liuyi050809 的帖子

您先查查蜗杆。如果蜗杆跳动超过2丝，精度低于8级，那就不用找别的原因了，呵呵:)
