正交面齿轮啮合传动ProE模型

zouxiang827 · 发表于 2011-7-9 21:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

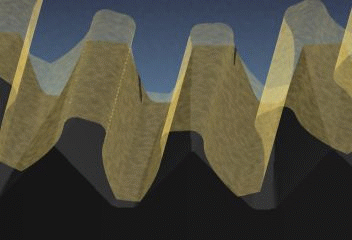

分享一个正交面齿轮传动的3D模型，面齿轮齿面是参考李特文的《齿轮几何学与应用理论》后用Matlab程序算出齿面点坐标然后在ProE里拟合而成的。

lyzzk8610 · 发表于 2011-7-11 14:16

楼主你好，请问你是怎么用数学方法处理齿根过渡曲面？

zouxiang827 · 发表于 2011-7-12 00:26

回复 zouxiang827 的帖子

这个我试试吧，如果行的话我再上传

zouxiang827 · 发表于 2011-7-12 00:39

回复 lyzzk8610 的帖子

齿根过渡曲面是由刀具齿轮的齿顶切出来的，其曲面方程可以根据齿顶线方程经坐标变化得到，这个在李特文的书里应该是有的，另外南航有一篇硕士毕业论文讲正交面齿轮插齿加工原理也比较详细。个人认为需要注意一下几点：面齿轮的接触曲面和过渡曲面是相切的，有一根切线，正交面齿轮的齿根是一条直线，这条直线和上述切线有一个交点,在用Matlab求解过渡曲面时可以以切线和齿根线为边界。

zouxiang827 · 发表于 2011-7-14 00:11

spt格式的直齿正交面齿轮模型

woodee · 发表于 2011-7-14 15:12

回复 zouxiang827 的帖子

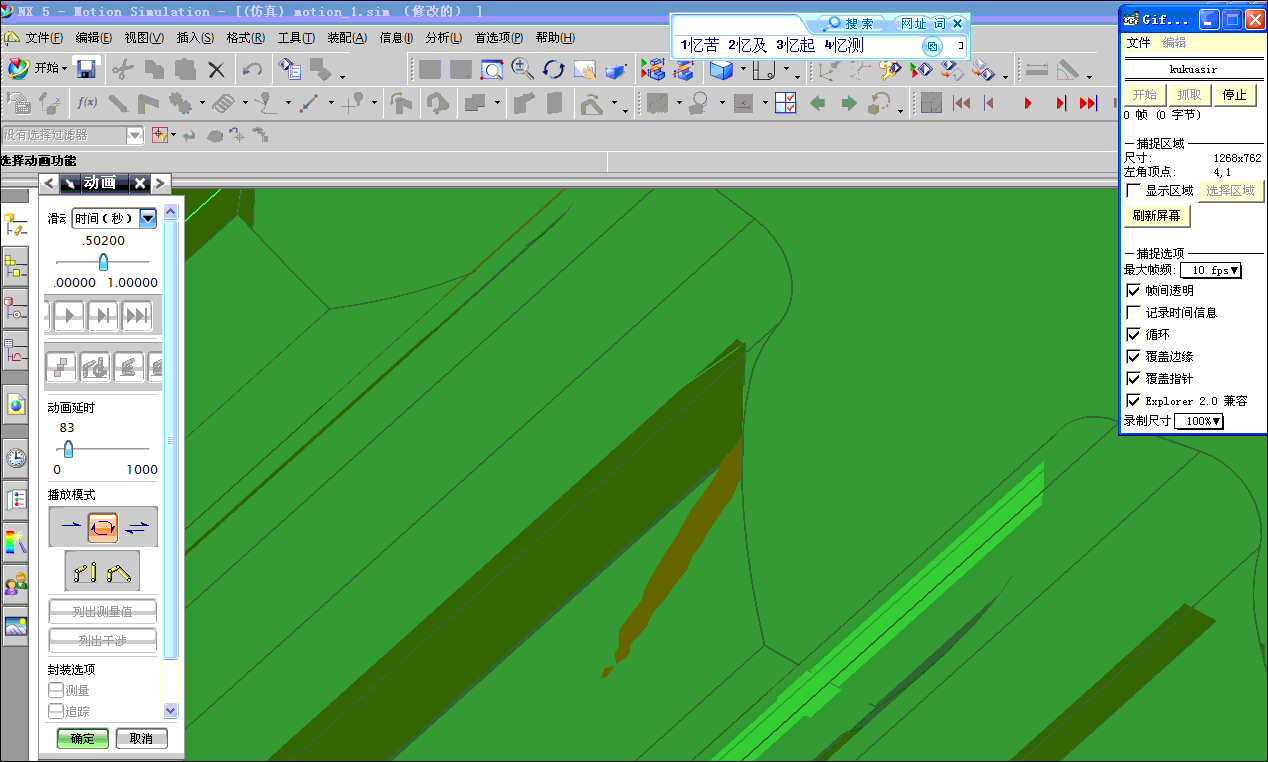

刚下来分析了一下，接触区太靠前了：

zouxiang827 · 发表于 2011-7-14 17:55

回复 woodee 的帖子

谢谢版主的分析，我看看书再改改

hyfjy · 发表于 2011-7-14 22:10

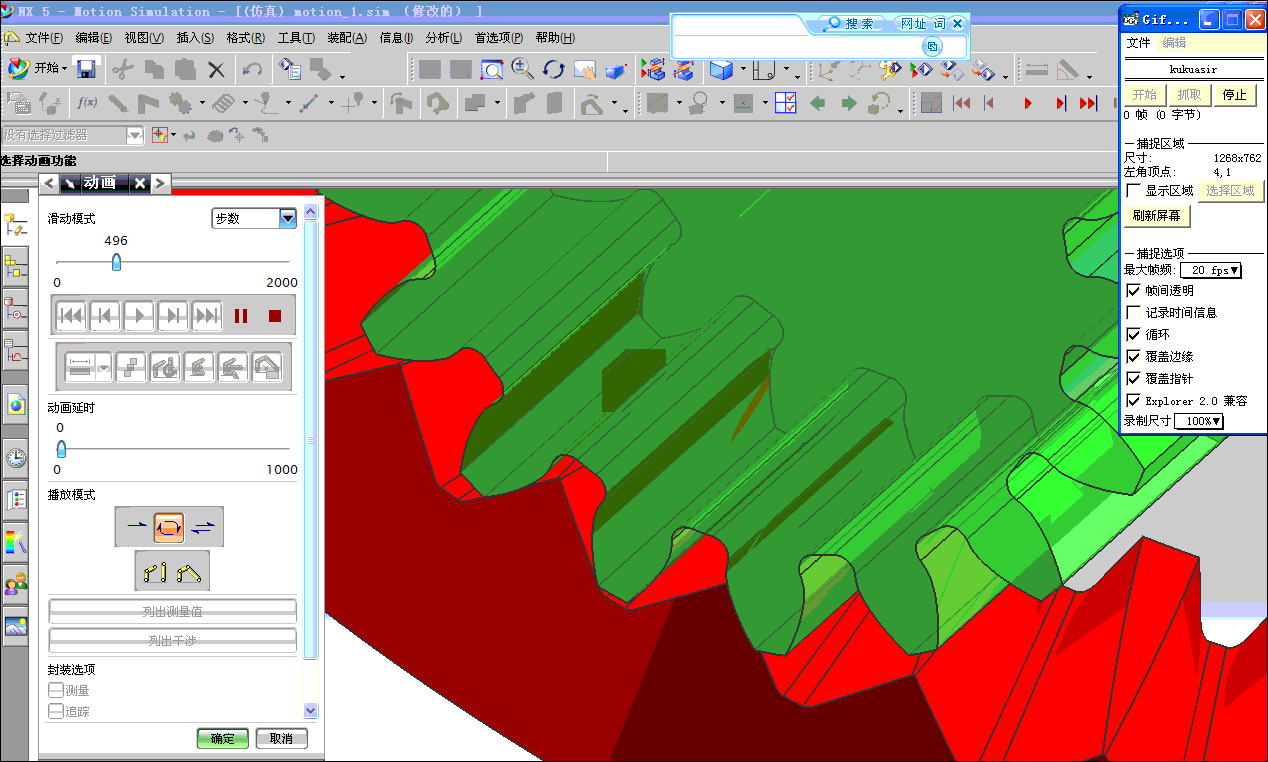

也根据楼主的图作了一下：

hyfjy · 发表于 2011-7-14 22:17

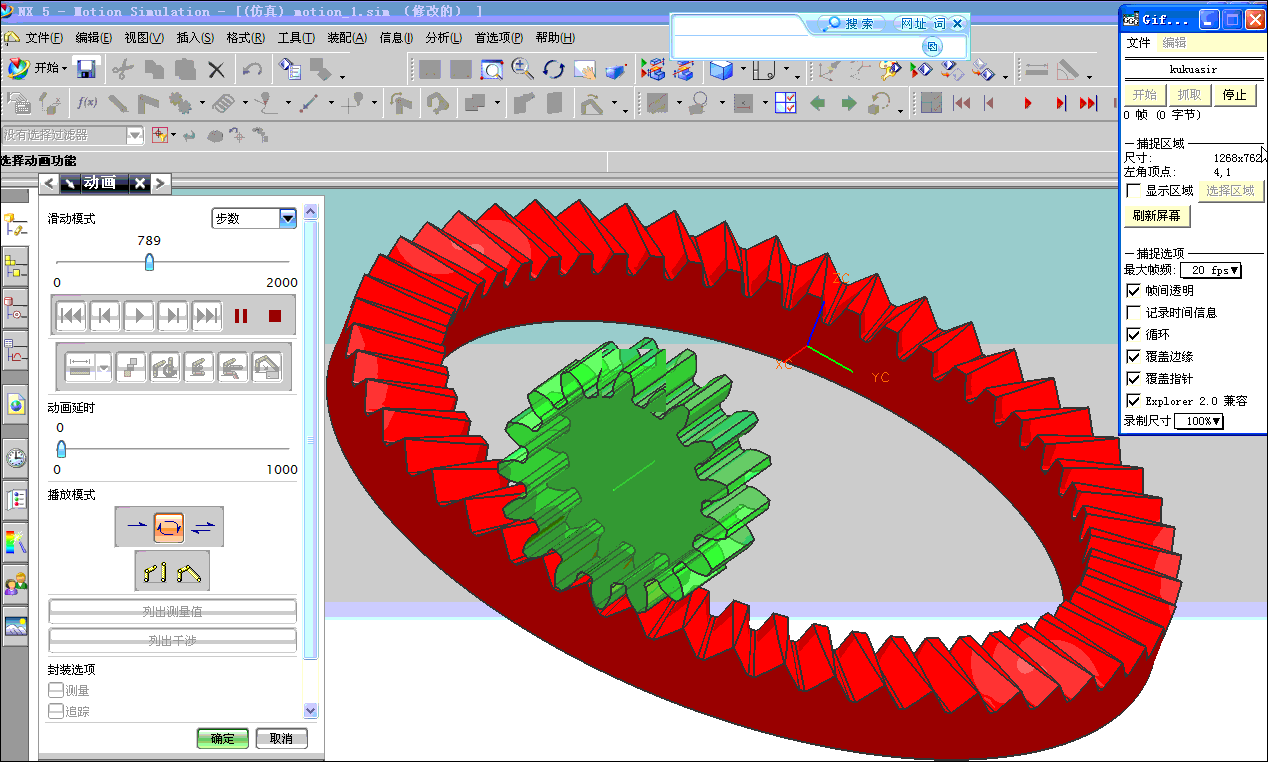

还有个全图，也是用数主的STP转到UG中的。


woodee · 发表于 2011-7-17 01:41

回复 zouxiang827 的帖子

按照z1751、Mn=1、β=-30°做了一下，跟楼主交流。转成stp过程中，有0.0004左右的畸变。

0SFG1751.part01.rar (1.91 MB, 下载次数: 123)

0SFG1751.part02.rar (1.91 MB, 下载次数: 152)

0SFG1751.part03.rar (1.91 MB, 下载次数: 127)

0SFG1751.part04.rar (1.91 MB, 下载次数: 121)

0SFG1751.part05.rar (493.99 KB, 下载次数: 81)
