标准的《渐开线圆柱齿轮图样格式》是不是该改改了？

admin · 发表于 2011-6-29 16:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

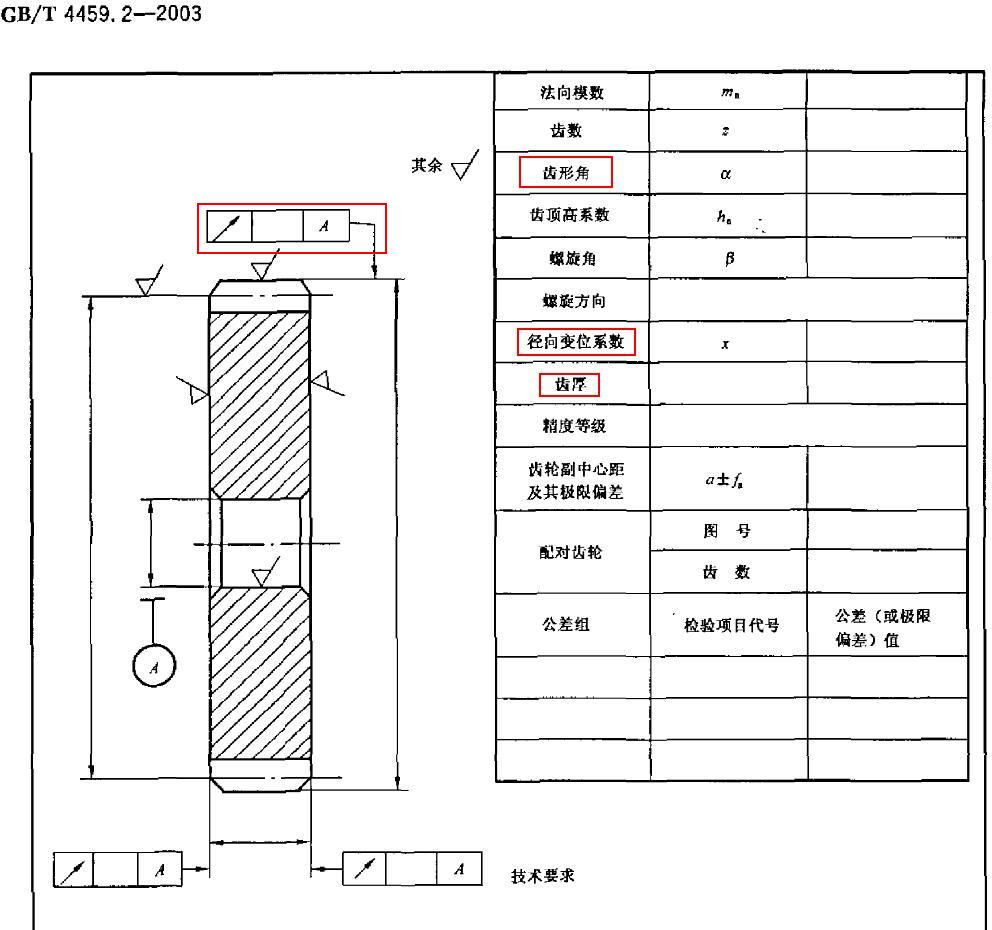

摘自GB/T 4459.2-2003

这个《渐开线圆柱齿轮图样格式》是不是该改改了？

“齿形角”不知道是否有些别扭。

图样中的径向跳动应该是指齿顶外圆的跳动而不是齿圈的径向跳动吧？

longforgot · 发表于 2011-6-29 16:45

径向变位系数好象称呼也不错，齿形角我们早就称：分度圆压力角，齿厚也应该指：分度圆弧齿厚。
齿圈跳动应该和齿形、齿向、齿距等偏差在齿轮的精度等级的几组数据中体现出来，不用在图面标注，所以我认为应该是指外圆跳动。不过这张表格也确实老了些！

hesheya · 发表于 2011-6-29 19:17

其实做齿轮的都知道，精车时外圆跳动不好对后面的齿加工会有影响的

ranxueping · 发表于 2011-7-1 00:02

3楼的说法好像有问题吧

admin · 发表于 2011-7-1 22:25

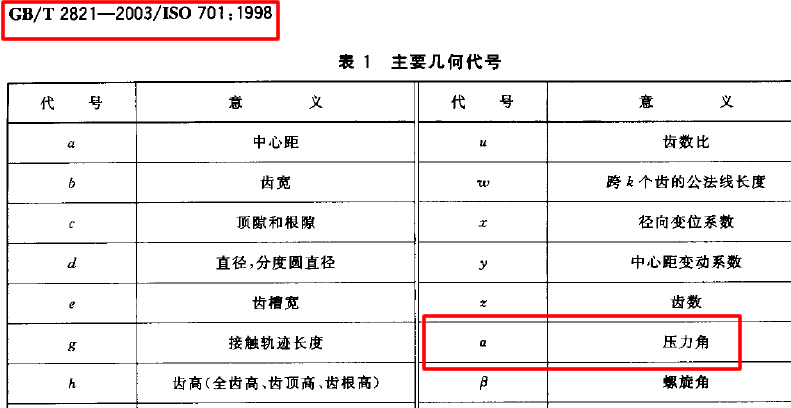

“齿形角”现在应该不这么叫了。

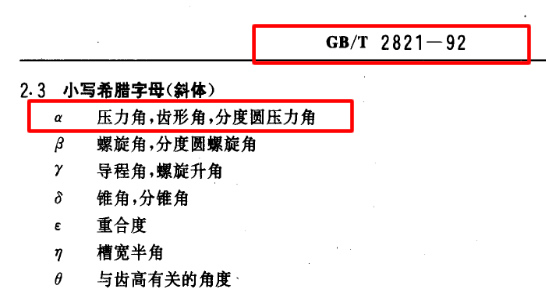

看标准从92版到2003版的变化。


zfavibhkrjkh · 发表于 2011-7-2 08:27

齿形角”现在应该不这么叫了。
看标准从92版到2003版的变化。，我也不太清楚

admin · 发表于 2011-7-5 11:47

回复 “mrmrw: 这个标准虽然简单了点，但是没有错误！（1）齿形角是指基本齿廓的；（2）径向变位系数现在这么叫也没有错误。（3）图中的齿顶圆跳动公差不是轮齿的径向跳动公差是两码事，没有错误！”

你说的意思当然知道，只是觉得既然是标准，术语就应该是规范，各个标准之间应该相互统一，实际说的是标准化的问题。

yingbang · 发表于 2011-7-5 12:55

很少量齿厚，量公法线
