一组齿轮

tpl123432108 · 发表于 2011-6-29 14:26

您需要登录才可以下载或查看，没有账号？注册

x

太阳轮齿数17 模数5 变位0.5
内齿轮齿数67 模数5 变位0.4326
行星轮齿数24 模数5 变位0.5308
以上齿高系数均为1

大家帮我看看此组齿轮能否正确啮合

陈飞 · 发表于 2011-6-29 20:03

这三个齿轮装在一起是不会卡死的，不过中心距要算好，否则可能会一紧一松。

hyfjy · 发表于 2011-6-29 21:43

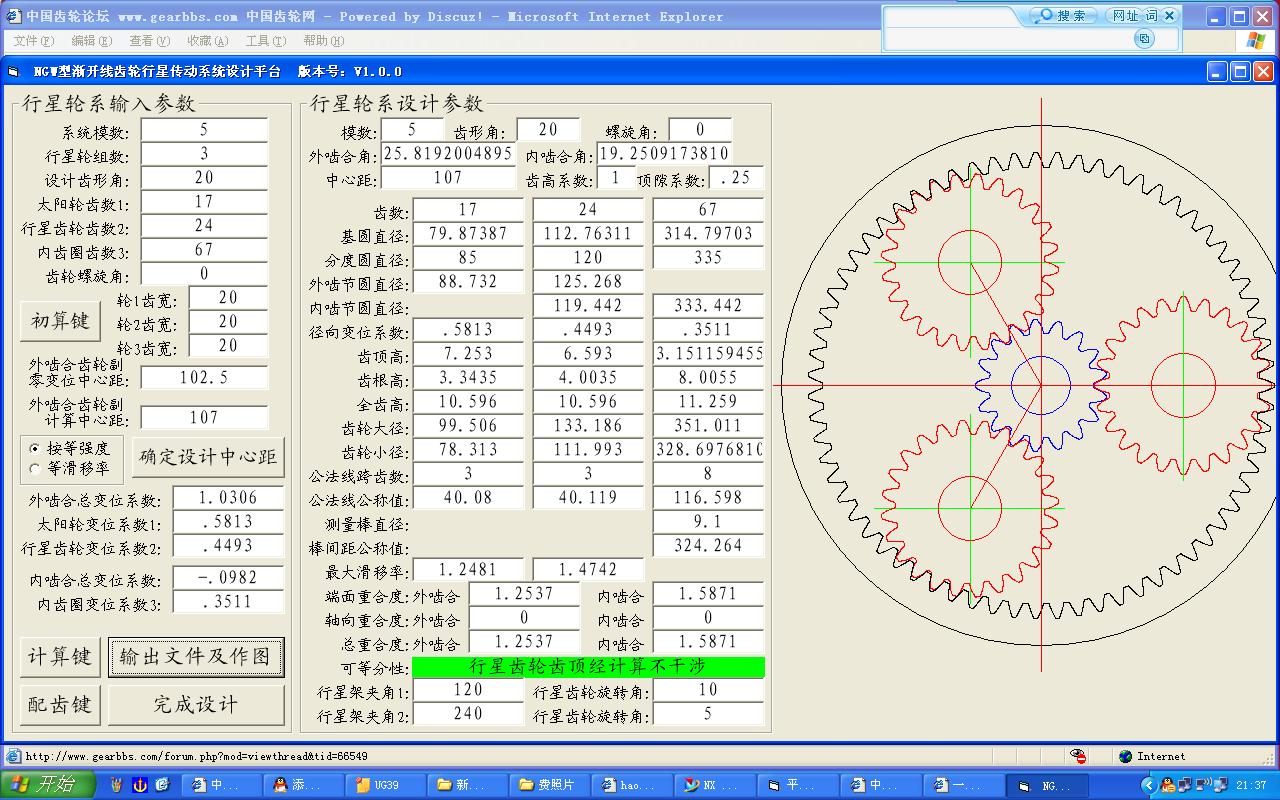

按楼主数据计算的界面如下：

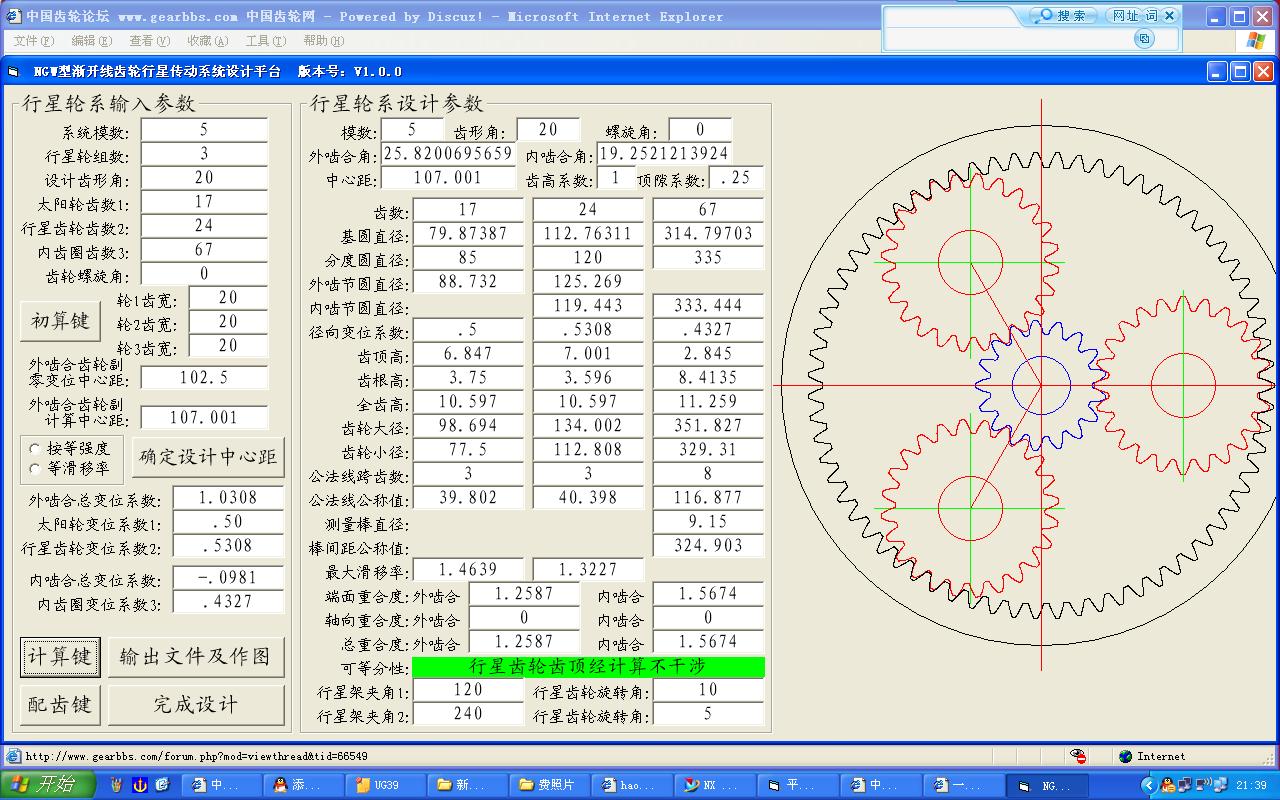

我想楼主要的设计中心距应该是107，用这个数据又让软件自动计算了一下，得到的界面。楼主及朋友们可以比较一下二组数据的合理性。

楼主在行星齿轮的齿数上用减少一齿的办法相当好，可以明显提高太阳轮及行星齿轮的变位系数。朋友们可以多次实践，来验证这个方法。

hyfjy · 发表于 2011-6-29 21:47

从计算上说，内齿轮的变位系数比行星轮大0.1左右我以为不太可取，但对这组齿轮来说，行星轮在加工时取负公法线值，内齿轮在加工时取正的棒间距值或正的公法线值（从跨齿槽的法向进行测量）会补上这变位系数的不足，所以不太会产生渐开线干涉。

tpl123432108 · 发表于 2011-7-2 22:23

我才来，谢谢大家了，我用Romax装这组齿轮，装不上。我再看看。意见全采纳了

tpl123432108 · 发表于 2011-7-2 22:24

回复 hyfjy 的帖子

对，中心距我算的也是107

zhanggz5 · 发表于 2011-7-3 23:05

学习了

ranxueping · 发表于 2011-7-4 16:36

没有问题：不过建议调整一下变位系数
太阳轮齿数17 模数5 变位0.531
内齿轮齿数67 模数5 变位0.4014
行星轮齿数24 模数5 变位0.4996

tpl123432108 · 发表于 2011-7-4 20:31

我的这个是四组行星轮的，忘记说了，应该不影响吧

tpl123432108 · 发表于 2011-7-5 13:20

回复 hyfjy 的帖子

哥，能不能给我算算这组齿轮。上次忘记说了，应该是4组行星轮。能不能重新给我计算一下呢？
太阳轮：齿数17，变位0.5，齿宽63
行星轮：齿数24，变位0.5308，齿宽60
内齿轮：齿数67，变位0.4326，齿宽60
以上模数为5
，，齿高系数为1.
