求教，这个图怎么不能运行求差

鑫盛齿轮公司 · 发表于 2011-6-24 17:29

您需要登录才可以下载或查看，没有账号？注册

x

琢磨了很久，找不到原因，希望高手指点迷津

hucl45 · 发表于 2011-6-24 19:44

下载后，打不开。

hyfjy · 发表于 2011-6-24 20:52

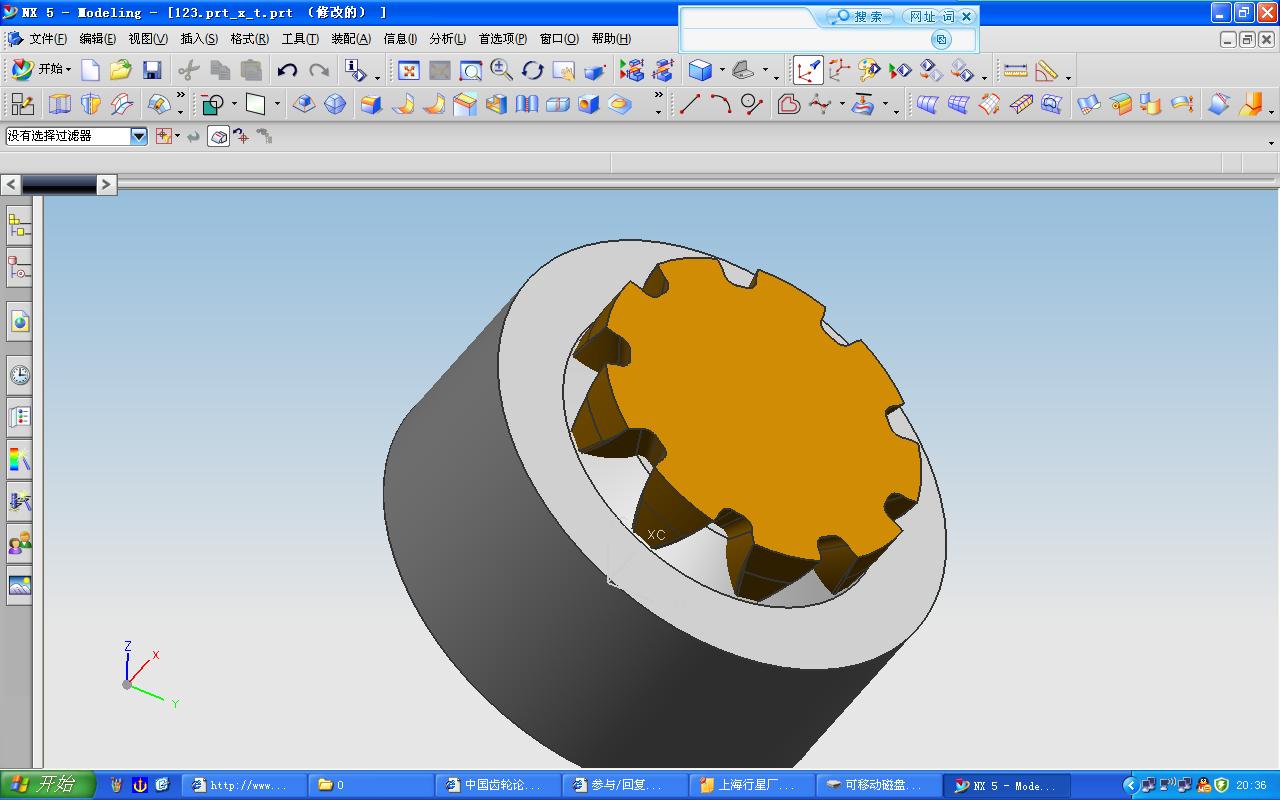

下载后进行解压，解压得到的是一个X_T文件，我在UG5中打开后得到的是如下图的文件：

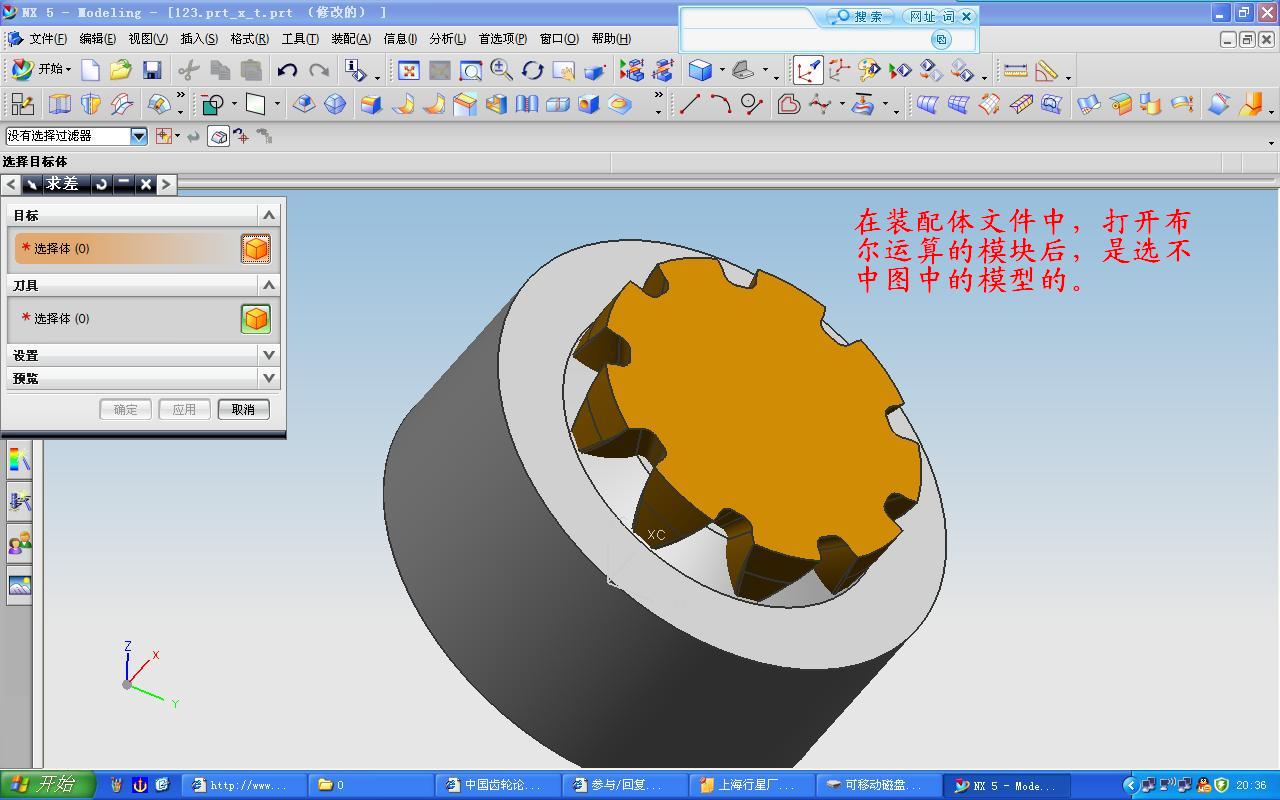

这是一个装配文件，在装配文件中，零件是导入的，只能对零件进行布尔运算，是无法对装配文件进行布尔运算的，故你无法进行相减的运算。

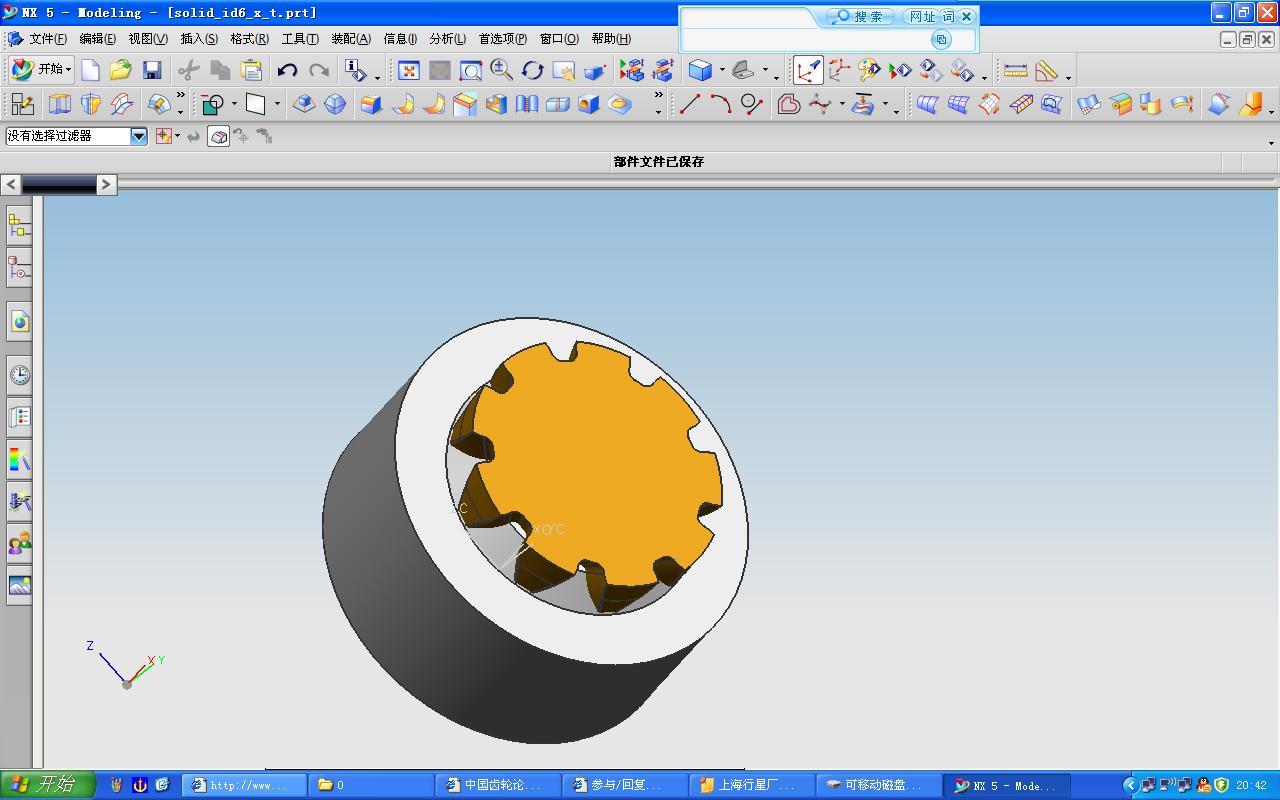

分别打开每一个零件，要对每个零件进行去参数化处理，这样就可以像文本文件那样进行复制和粘贴了，如下图：

布尔运算的过程如下：

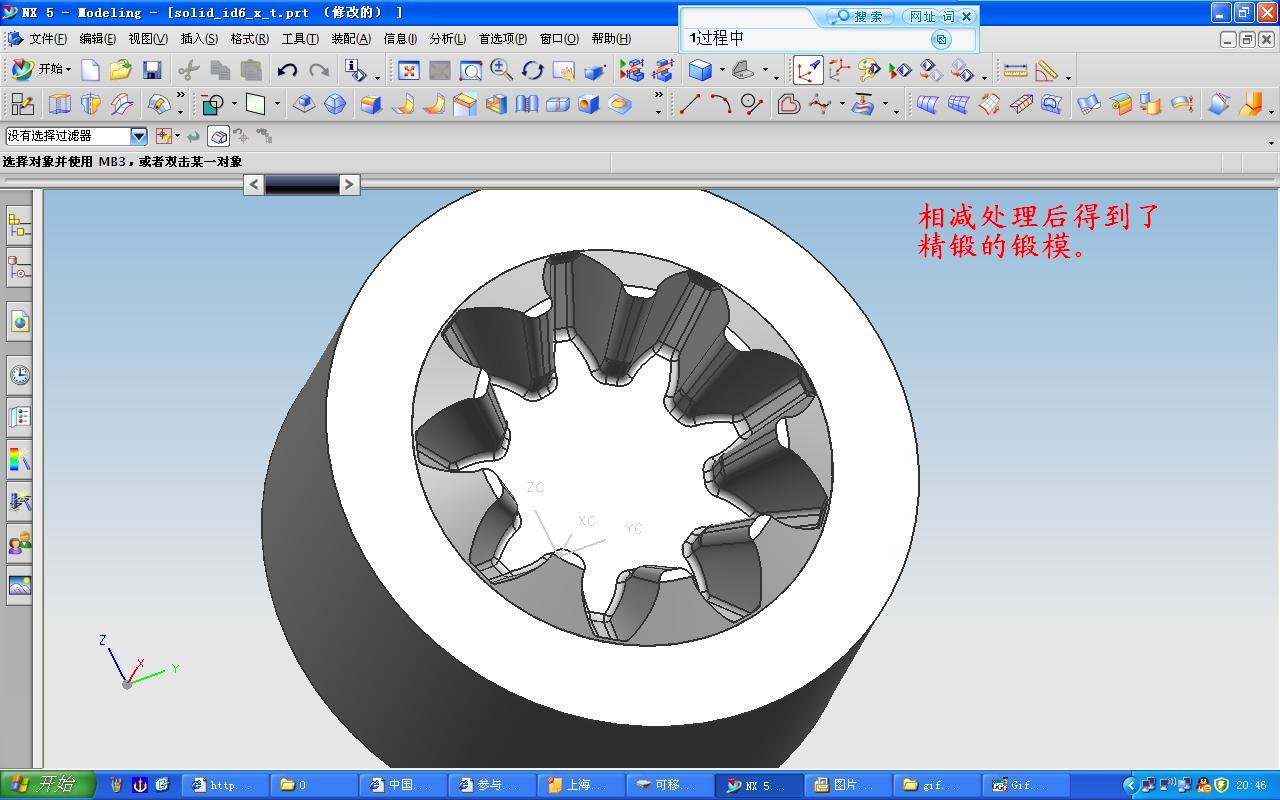

得到的锻模图如下：

鑫盛齿轮公司 · 发表于 2011-6-24 21:07

谢谢费工，又学到知识

鑫盛齿轮公司 · 发表于 2011-6-24 21:43

费工，按照您的方法，我刚刚在7.0里面试了一下，还是不行，不知道是不是软件本身的问题（顺便说一下，我画的不是装配图，是在电极图里面再画一个齿模外观图，这个图只能电极减模具，不能模具减电极）

鑫盛齿轮公司 · 发表于 2011-6-25 06:51

今天把这个文件转换成IGES格式，然后再转换成prt，利用缝合功能，得到实体，再运行布尔运算，居然可以运算，得到我想要的齿模图，请教一下，这是什么原因呢？

鑫盛齿轮公司 · 发表于 2011-6-25 06:53

今天把这个文件转换成IGES格式，然后再转换成prt，利用缝合功能，得到实体，再运行布尔运算，居然可以运算，得到我想要的齿模图，请教一下，这是什么原因呢？

hyfjy · 发表于 2011-6-25 20:24

我都没有遇到过这种问题，容我试验后回复，谢谢。

鑫盛齿轮公司 · 发表于 2011-6-25 20:32

谢谢费工一直这么热心，非常感谢！

hyfjy · 发表于 2013-10-22 20:07

鑫盛齿轮公司发表于 2011-6-25 20:32

登录/注册后可看大图

谢谢费工一直这么热心，非常感谢！

”然后再转换成prt，利用缝合功能，得到实体，“
从这点看，原先的是片体文件，布尔运算只能在实体中运行，故原来的片体文件，就是看上去叠加在一起，也是无法布尔运算的。
