滚刀齿形设计

xflh · 发表于 2011-6-20 09:42

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xflh 于 2011-6-20 09:44 编辑

包络出的齿形

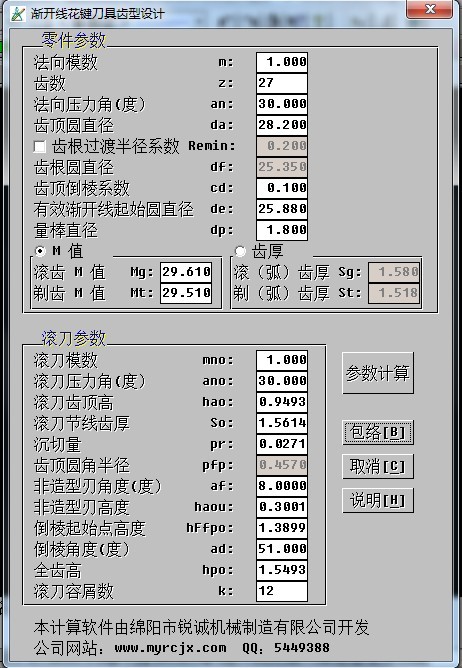

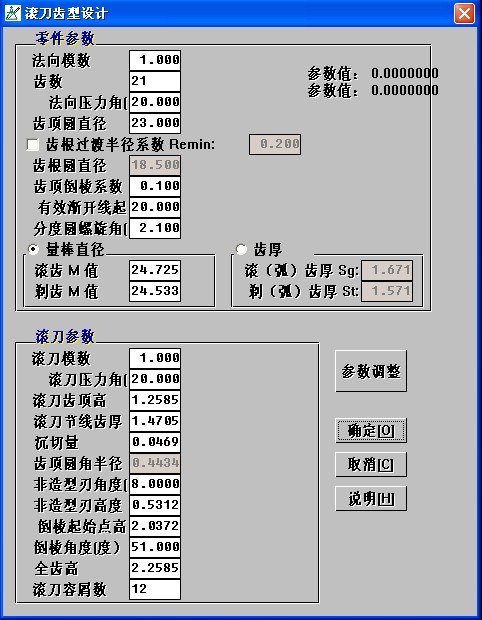

参数计算介面

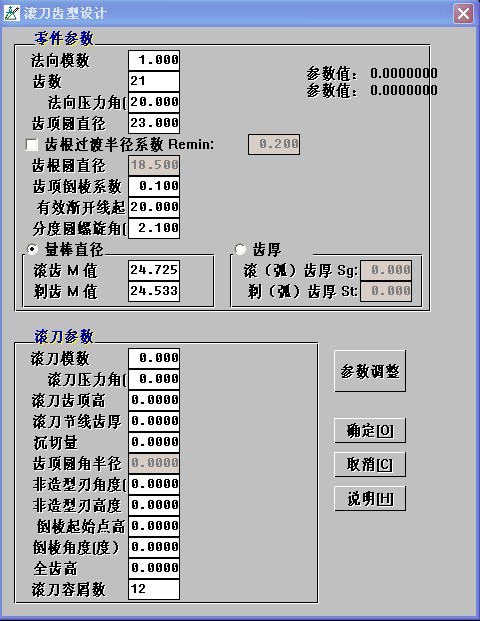

参数输入介面

滚刀齿形设计，输入要加工的齿轮参数，得出滚刀齿型，并出包络CAD图形。。。。。程式还有待完善。请高手多多指教。

刀疤五 · 发表于 2011-6-20 12:18

程序在哪里下载？

logxing · 发表于 2011-6-20 13:27

请问楼主指定“齿根过渡半径系数”和“沉切量”时是如何计算的？
按你程序界面的程度，我认为你的程序应该难以精确算这2个参数。

可参考如下两贴：
(2)滚后，剃后渐开线起始圆（或磨后）以及挖根量的计算
(3)全齿廓曲率半径，齿轮齿根圆角与齿条齿顶圆弧的关系及计算

hanguang · 发表于 2011-6-21 16:16

路过看看

xibeilong · 发表于 2011-6-22 16:32

如果能够试用，就能够作比较了。

ncf0705 · 发表于 2011-9-8 14:23

路过看看

luomo226 · 发表于 2011-9-8 16:55

楼主现身啊……

gaosb4728 · 发表于 2012-5-6 15:49

不知啥时能好，到时发一个。QQ1052718598，期待！！！！！！

xflh · 发表于 2012-11-9 14:03

logxing 发表于 2011-6-20 13:27

登录/注册后可看大图

请问楼主指定“齿根过渡半径系数”和“沉切量”时是如何计算的？
按你程序界面的程度，我认为你的程序应该 ...

大大。。。不好意思，迟来的回答。。这个程式有些地方考滤的是不太全面。。。个人浅解:齿根R应该是在保证渐开线起始圆大小的最小值和齿根圆的基础上，在刀具齿顶R尽可能的大。这样生产出来的齿轮相对来说强度才高。。。不知分析的对不对。还请指教！
