请大家帮我校验下,这个轴交角108度的计算是否正确

hanjinzyf

中文名称	代号	小齿轮	大齿轮
齿数	Z	10	25
齿数比	u	2.5
大端分度圆直径	de	32.5	81.25
大端模数	me	3.25
分锥角	δ	23.46459271	84.53540729
外锥距	Re	40.81045559
齿宽系数	ΦR	0.3
齿宽	b	12.2
中点模数	mm	2.7625
中点法向模数	mnm	2.263
切向变位系数	xt	0.105	-0.105
径向变位系数	X	0.33	-0.33
齿宽中点螺旋角	βm	35
齿形角	αn	20
齿顶高	ha	3.835	1.69
齿根高	hf	2.301	4.446
全齿高	h	6.136	6.136
顶隙	c	0.611
齿顶角	θa	6.217435352	3.227068867
齿根角	θf	3.227068867	6.217435352
顶锥角	δa	29.68202806	87.76247616
根锥角	δf	20.23752384	78.31797194
齿顶圆直径	dae	39.53573944	81.57187945
弧齿厚	S	4.388085551	5.822090573

吕世祥

几何尺寸没问题，弧齿厚？

吕世祥

题目要改成按轴交角108计算

hanjinzyf

谢谢，那你能帮我计算下吗？

yu121800

...。非正交的 基本也没什么难点。

hyfjy

试着算了一下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-06-18
模数:M=3.25     齿数: Z=        10            25
法向齿形角:          α=20度       齿宽中点螺旋角:β=35度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .33          -.33
切向变位系数:       Xt =           .105         -.105
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          设计两轴夹角为 108 度
刀具直径Do= 88.9    刀盘号数: 3.5    刀尖圆弧 r= .8125
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             32.5          81.25
节锥角            E=            23.464582     84.535418
节锥距            R=            40.8104731432953
齿宽              b=           12.2
齿顶高           ha=            3.835         1.69
齿根高           hf=            2.30099997907877            4.44599997907877
全齿高            H=            6.13599997907877
顶圆直径          D=             39.5357400117937            81.5718788184881
顶锥角           Ea=            29.68201      87.76249
根锥角           Ef=            20.23751      78.31799
轮冠距           Ak=            35.9086794328278            2.20407910137008
中点模数          Mm=            2.76421783495649
中点法向模数        Mfm=           2.2643146903647
中点弧齿厚         Sfm=           4.5110414595513             2.60251293711389
中点分度圆弦齿厚sm=    4.50345530665894            2.60251042515592
中点分度圆弦齿高hm=    3.28373302669107            1.34763196530043
大端分度圆螺旋角βs=    37.9388273508418
大端分度圆周节   Ps=  10.2101761241668
大端分度圆弧齿厚Sf=    6.43625590416443            3.77392022000239
大端分度圆弦齿厚S大=    6.40091365888198            3.77390791359956
大端分度圆弦齿高h大=    4.12650297667443            1.69417327553318
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 2.5    齿宽系数F= .298942870796006
齿根角           Of=            3.22707       6.21743
齿顶角           Oa=            6.21743       3.22707
当量齿数Z当= 19.8331649039303  477.607075670233 冠轮齿数Z冠= 25.1141373189509
中点端面重合度Et= 1.14992387236765  中点轴向重合度En= .983704085648551
中点总重合度: E总= 1.51327414580527
中点法面当量齿轮重合度Env=  1.62076483817402
小端面端面模数Ms=  2.27843566991298 建议大端齿根倒圆: R= 1 小端齿根倒圆: r= .7
小端面分度圆弧齿厚Sx= 4.51218308699577  2.64573367527978   计算时间:20:41:22

hyfjy

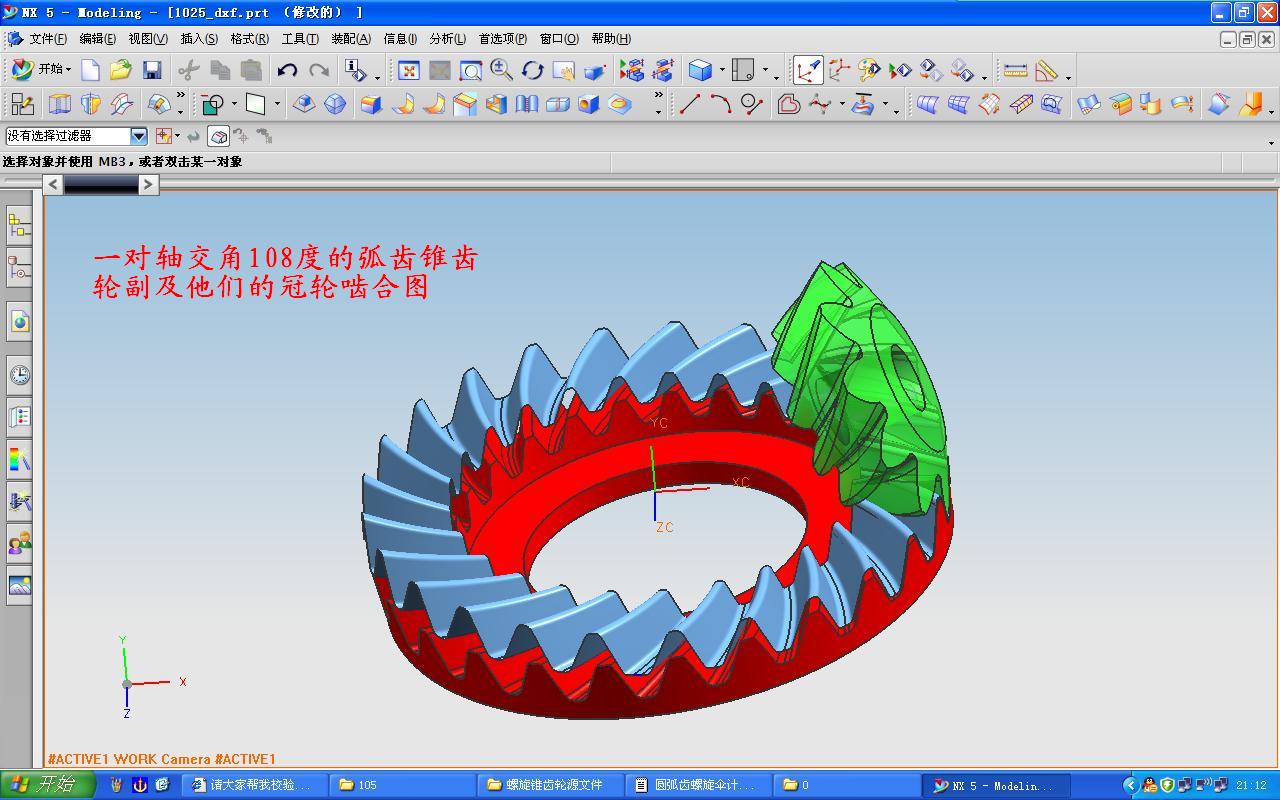

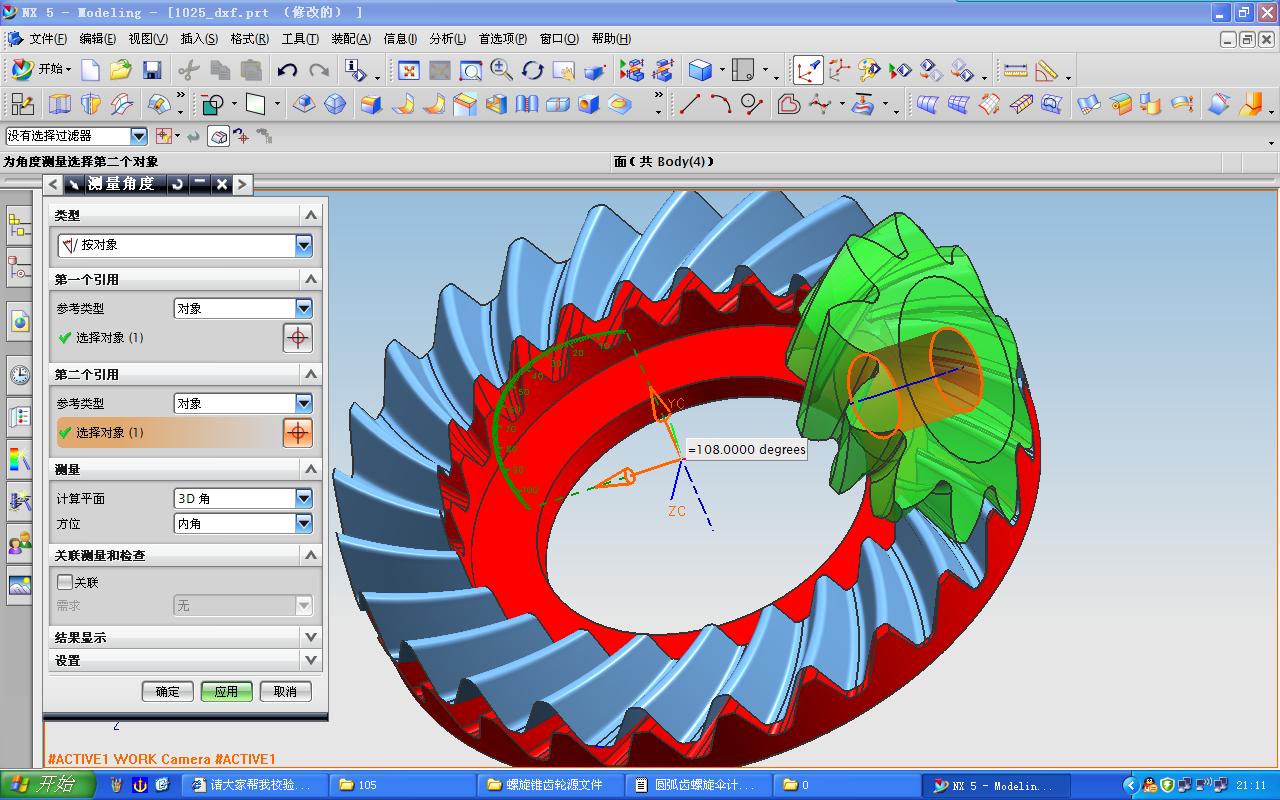

大约用了半个小时，完成了三维模型的建模，画蛇添足，又加上了冠轮。





用以下几个文件，导入UG后，应该能方便地做出这套齿轮。

Z0.rar (247.26 KB, 下载次数: 4)

2011-6-18 21:19 上传

点击文件名下载附件

Z00.rar (115.21 KB, 下载次数: 3)

2011-6-18 21:19 上传

点击文件名下载附件

1025.rar (8.16 KB, 下载次数: 3)

2011-6-18 21:19 上传

点击文件名下载附件
