转载：手拉葫芦原理----4个齿的齿轮轴-----开开眼界

admin · 发表于 2011-6-18 01:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

感谢: zipon

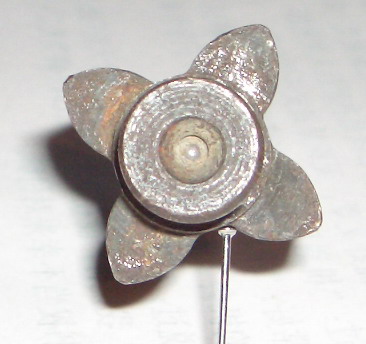

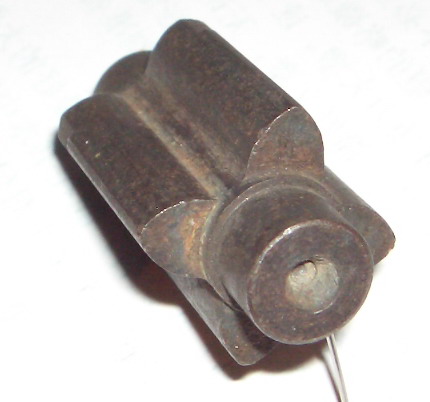

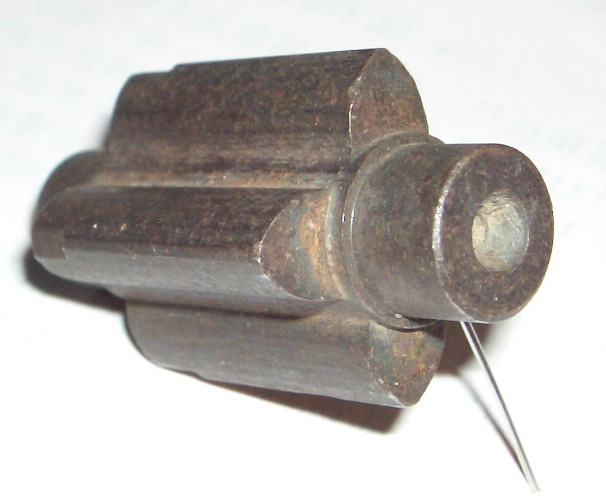

1、2、3个齿没有见过，看看4个齿的齿轮轴吧。

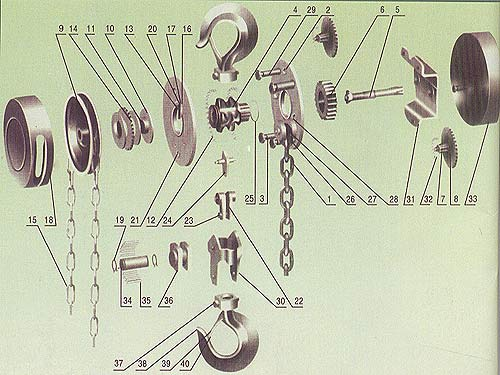

ＨＳ系列手拉葫芦采用对称排列二级正齿轮转动结构。其主要工作原理如下：

拉动手链条（１５），手链轮（９）转动，将摩擦片（１１）、棘轮（１４）、制动器座（１０）压成一体，带动５齿长轴（５）旋转，５齿长轴与片齿轮（８）啮合，片齿轮与四齿短轴（７）压成一体，４齿短轴与花键孔齿轮（６）啮合，花键孔齿轮与起重链轮（４）以花键联接，带动起重链条（１），提升重物。

采用棘轮摩擦片式单向制动器，下降时在载荷作用下能自动制动，工作可靠。

admin · 发表于 2011-6-18 01:45

开开眼界---------4个齿的齿轮轴---2

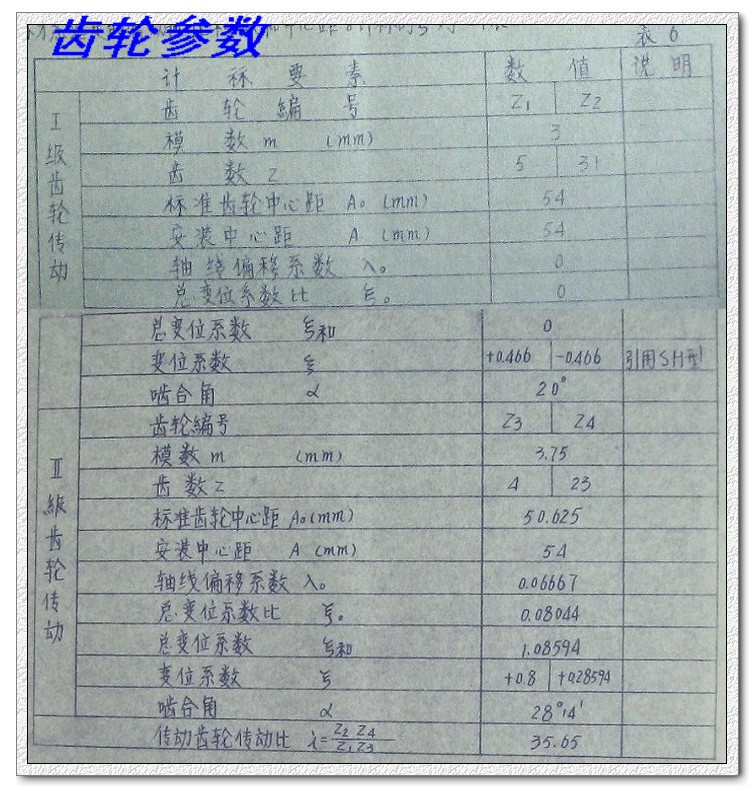

上面图片中的齿轮参数：
m=3.75
x=0.8

admin · 发表于 2011-6-18 01:46

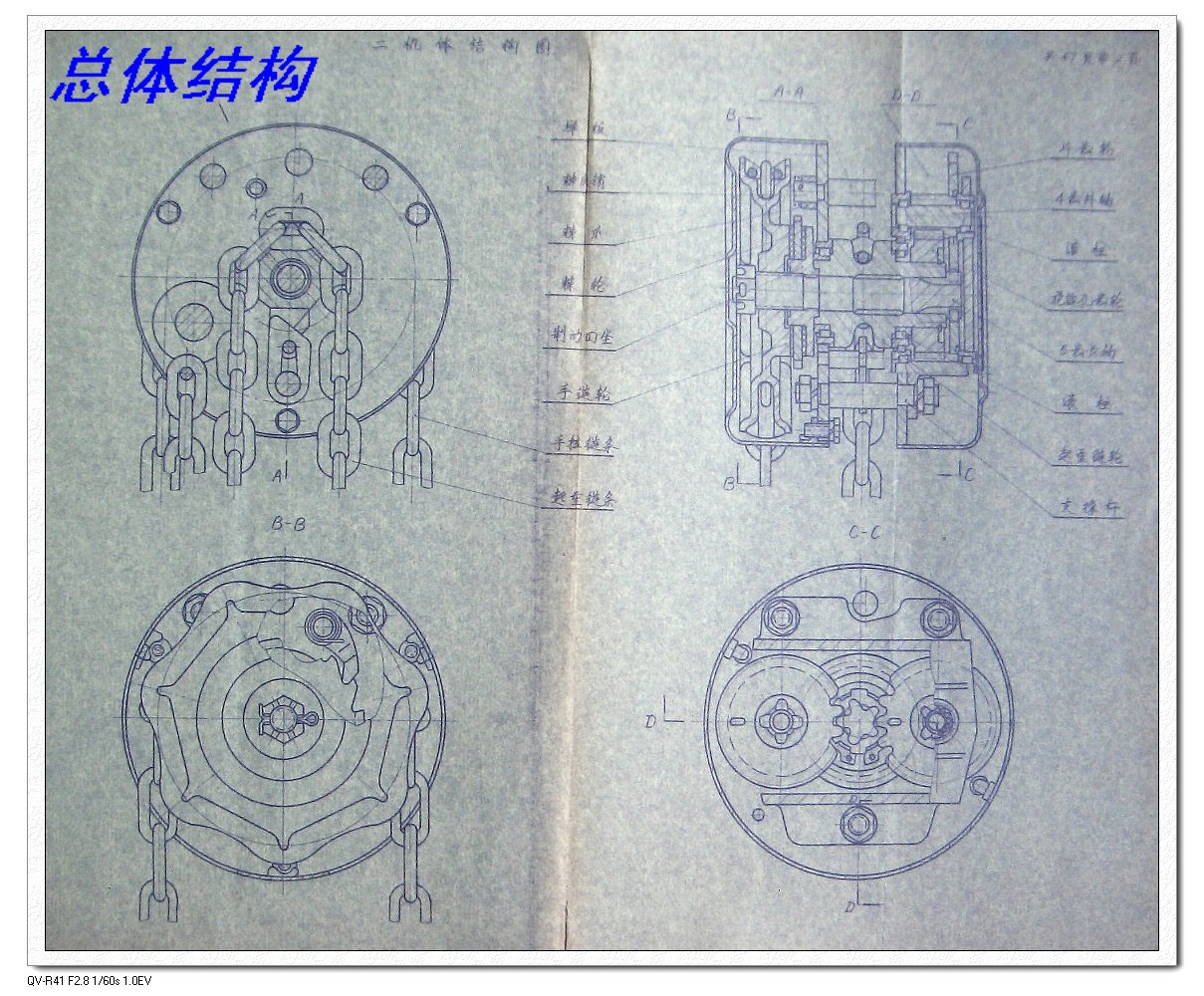

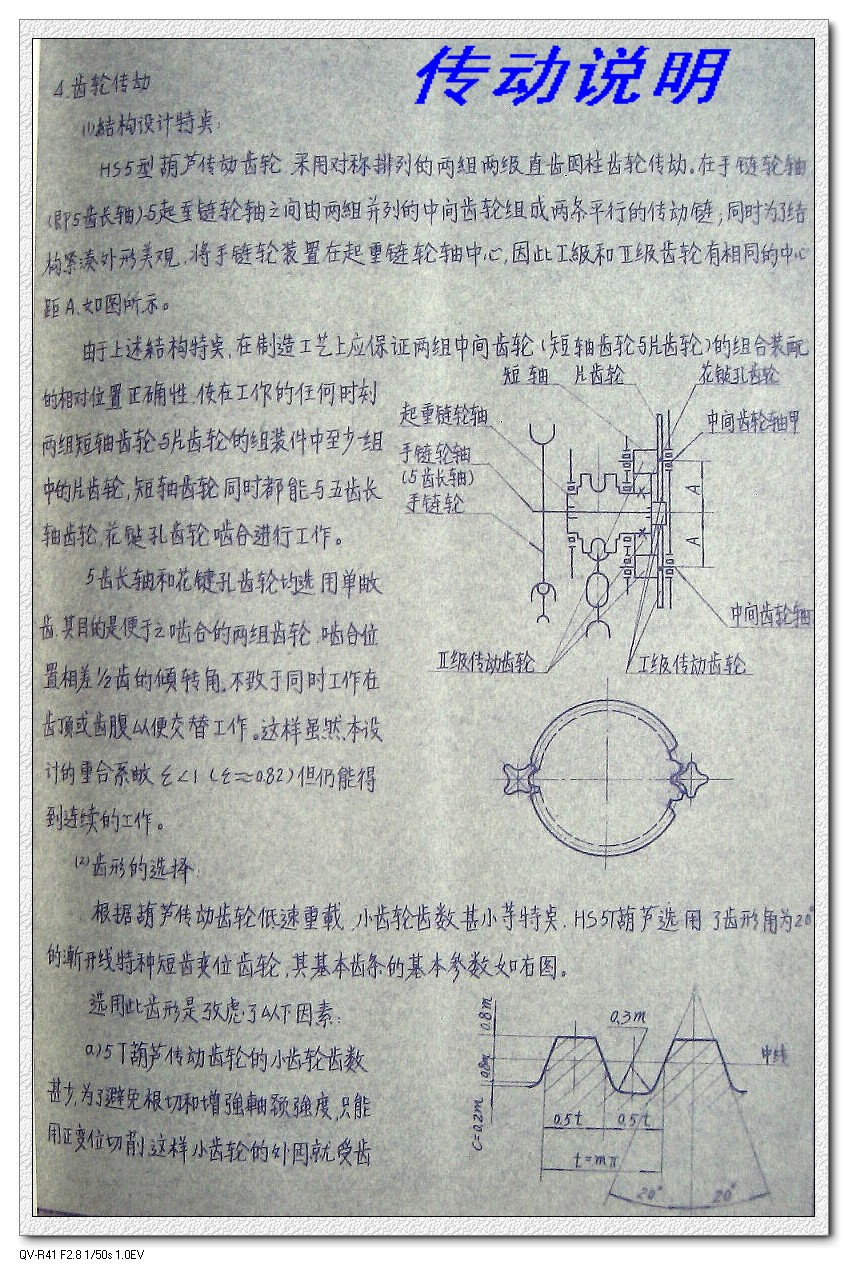

补充一些手拉葫芦的资料

admin · 发表于 2011-6-18 01:53

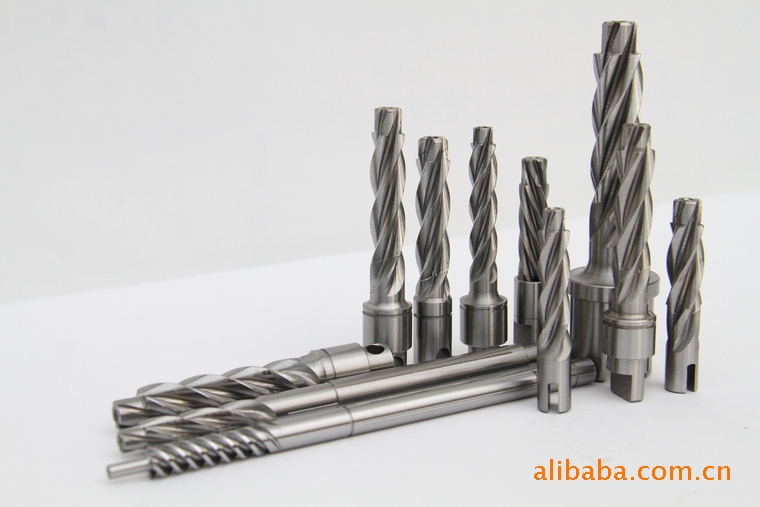

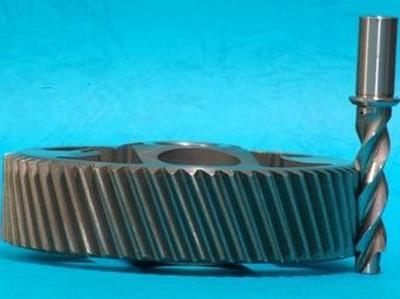

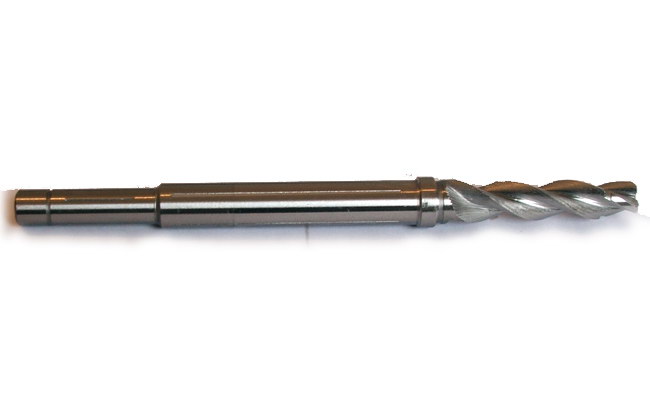

再补充个3个齿的斜齿轮：

鑫盛齿轮公司 · 发表于 2011-6-18 07:09

长见识了

dongjingzhiji · 发表于 2011-6-18 09:30

登录/注册后可看大图

一分50秒开始的地方加工4齿的斜齿轮

如果无法播放，请点击此处在新窗口打开

admin · 发表于 2011-6-18 13:19

再发点图:

jiahaibin010 · 发表于 2011-6-18 13:34

学习了，:)

hyfjy · 发表于 2011-6-18 21:39

一般情况下如果用作齿轮传动，尤其在较高速时，最好还是不用极少齿数的齿轮件，风险较大。在设计上可以看到必须取取大的径向变位系数，齿轮副的重合度较低，用斜齿轮也许还能补充一下齿顶变尖的可能性很大，等等等等，当然作为三维模型的作图就又是另一回事了，至少可以让作图者知道会有那些地方可能出现问题，反推到加工工艺中就可以避开这些问题，让真正需要这种极少齿数的零件可以做出来。

xiaoyugong · 发表于 2011-6-23 09:36

真长学问，谢谢楼主。。。。。。。。
