直齿锥齿轮副及冠轮的快速建模

hyfjy · 发表于 2011-6-17 20:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

直齿锥齿轮副都有一个理论上的冠轮，同时与大轮和小轮啮合，在三维结构上表现出来，可以充分说明锥齿轮的原理。
近期对软件进行升级时，增加了冠轮快速建模的程序，也增加了用软件的二次开发语言自动建模的部分内容。
计算的界面如下：

计算后的设计记录如下：

直齿圆锥齿轮副设计计算表
本软件已经中国国家版权局登记证书号：软著登字第 0229818 号
软件作者:hyfjy       计算日期:2011-06-17
一、输入参数
大端模数:m 8          小端模数: 5.62701629598029
      齿数:Z  14          26
   压力角:α 22.5
   轴交角:Σ 75
径向变位系数:Xn    .38          -.38
切向变位系数:Xt    .02          -.02
  齿顶高系数:ha＇ 1             齿顶隙系数:c＇ .2
设计齿宽:B 40             本次设计齿廓修形
      建议:三维模型大端齿根倒圆: R 2.4 , 三维模型小端齿根倒圆: r 1.7
二、计算输出参数
   压力角:α  =22.5
   啮合角:α′= 22.5
齿轮模数:M=8
      齿数:Z1=14                         Z2=26
两轴夹角:Σ= 75
  分度圆直径:d1= 112          d2= 208
分度锥角:X1= 24.5364561191349          X2= 50.4635438808651
节圆锥角:δ1= 24.5364561191349          δ2= 50.4635438808651
径向变位系数:Xn1= .38          Xn2=-.38
切向变位系数:Xt1=.02             Xt2=-.02
大端锥距:R1=R2= 134.851326394672
大端齿距:P1=P2= 25.1327412287183
  大端齿顶高:ha1= 11.04       ha2= 4.96
  大端齿根高:hf1= 6.56          hf2= 12.64
  大端全齿高:h1=h2= 17.6
  齿顶圆直径:da1= 132.086114749284          da2= 214.314765077627
  大端冠顶距:Aa1= 118.089273022626          Aa2= 82.0169323849218
   齿根角:Xf1 = 2.78502450879964       Xf2= 5.3548513380901
   顶锥角:δa1 = 29.891307457225          δa2= 53.2485683896648
   根锥角:δf1 = 21.7514316103353       δf2= 45.108692542775
  大端弧齿厚:S1  = 15.2447890735876          S2= 9.88795215513074
  大端弦齿厚:S01 = 15.2058334012195          S02= 9.88644300584874
  大端弦齿高:H01 = 11.5119127336456          H02= 5.0348057381542
  中端弧齿厚:S中1  = 12.98381182091             S中2= 8.42145532199001
  中端弦齿厚:S中01 = 12.9506337220237          S中02= 8.42016999687382
  中端弦齿高:H中01 = 9.80456390120575          H中02= 4.28808624005765
当量齿数:  Z当1= 15.389735837839          Z当2= 40.8439580616868
冠轮齿数: Z冠= 33.7128315986681
刨齿机用齿角:  Y1  = 4.37937839961889          Y2= 4.29817799664799
当量齿轮重合度:  ε= 1.44577715127802

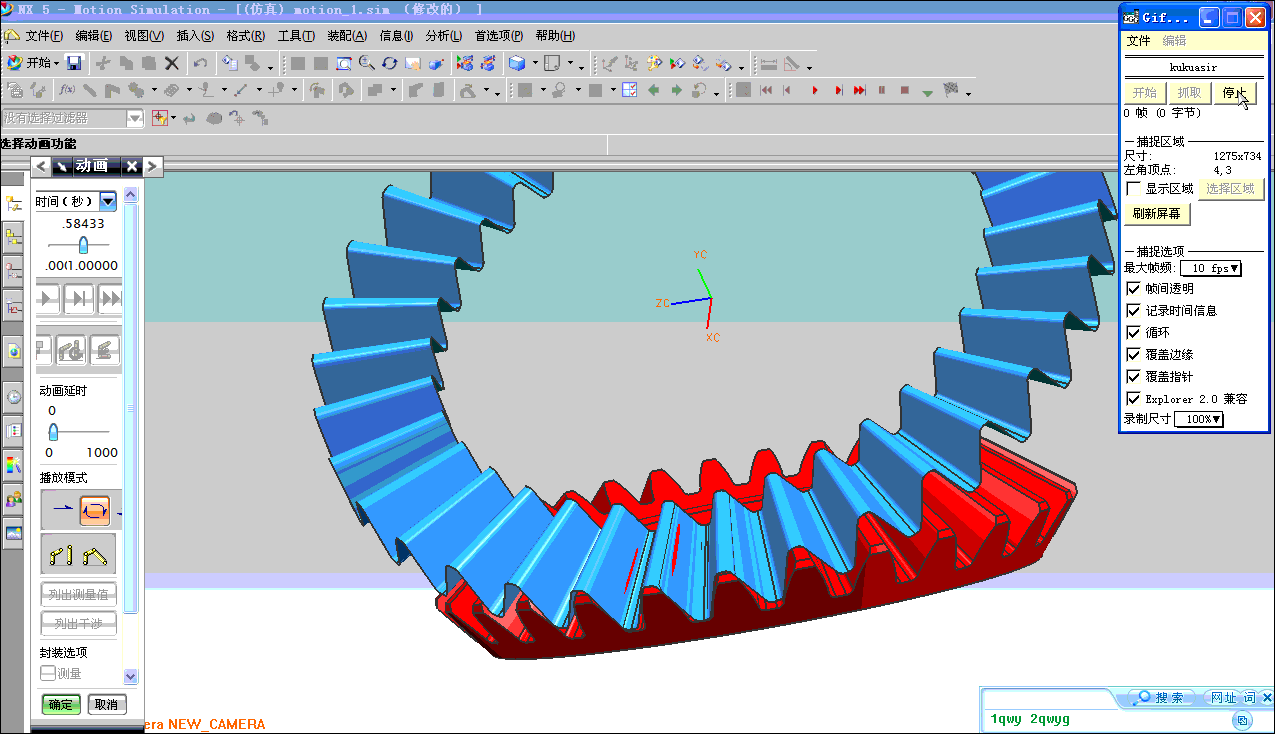

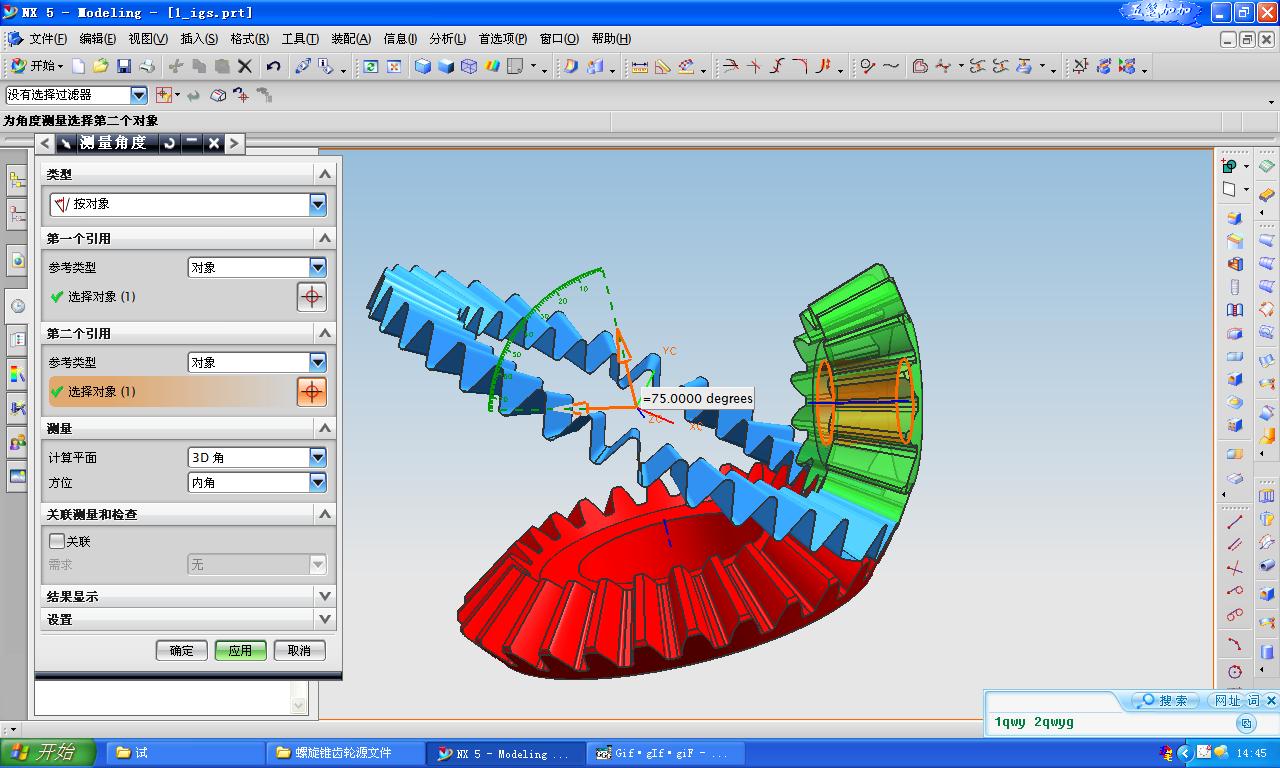

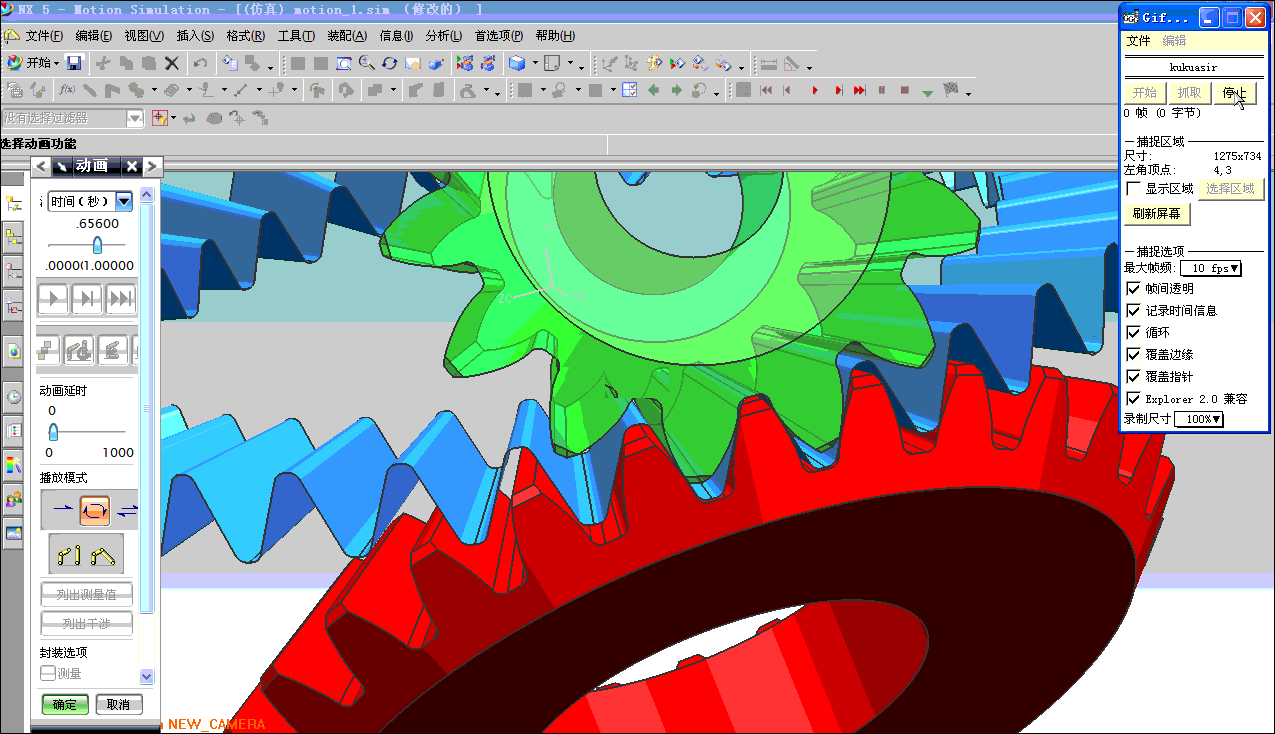

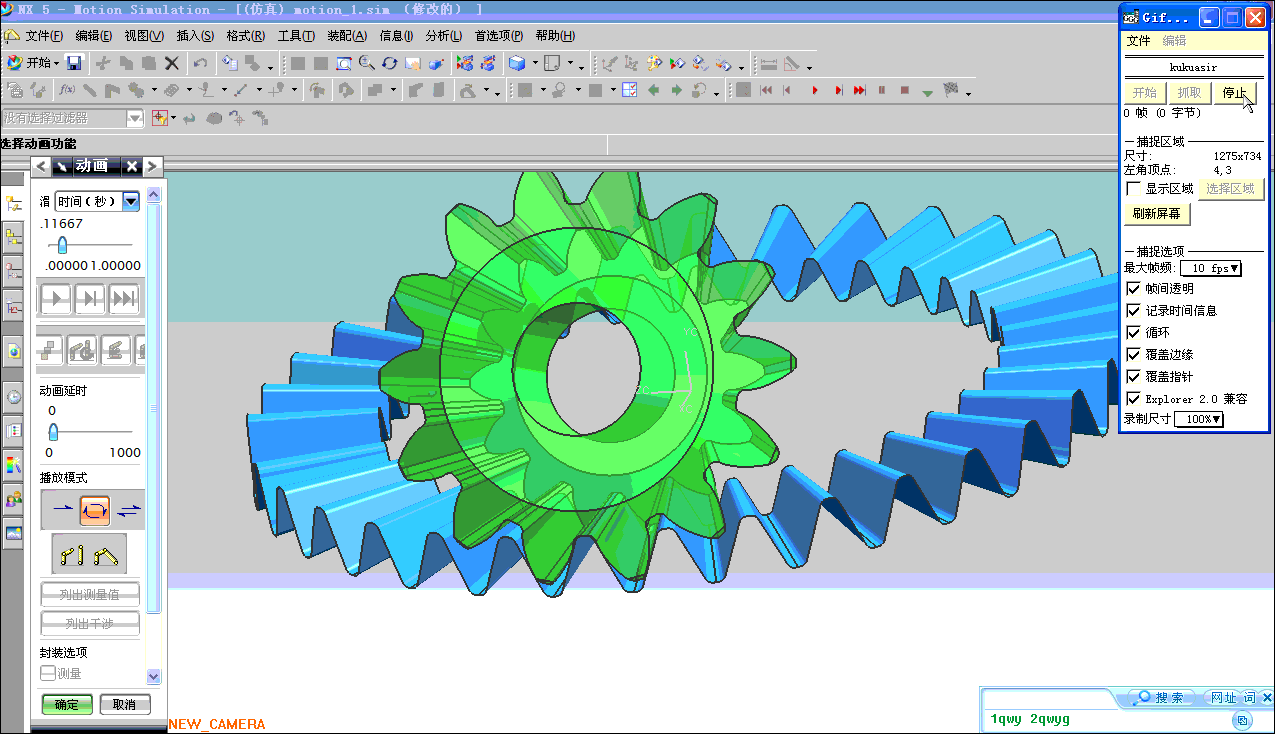

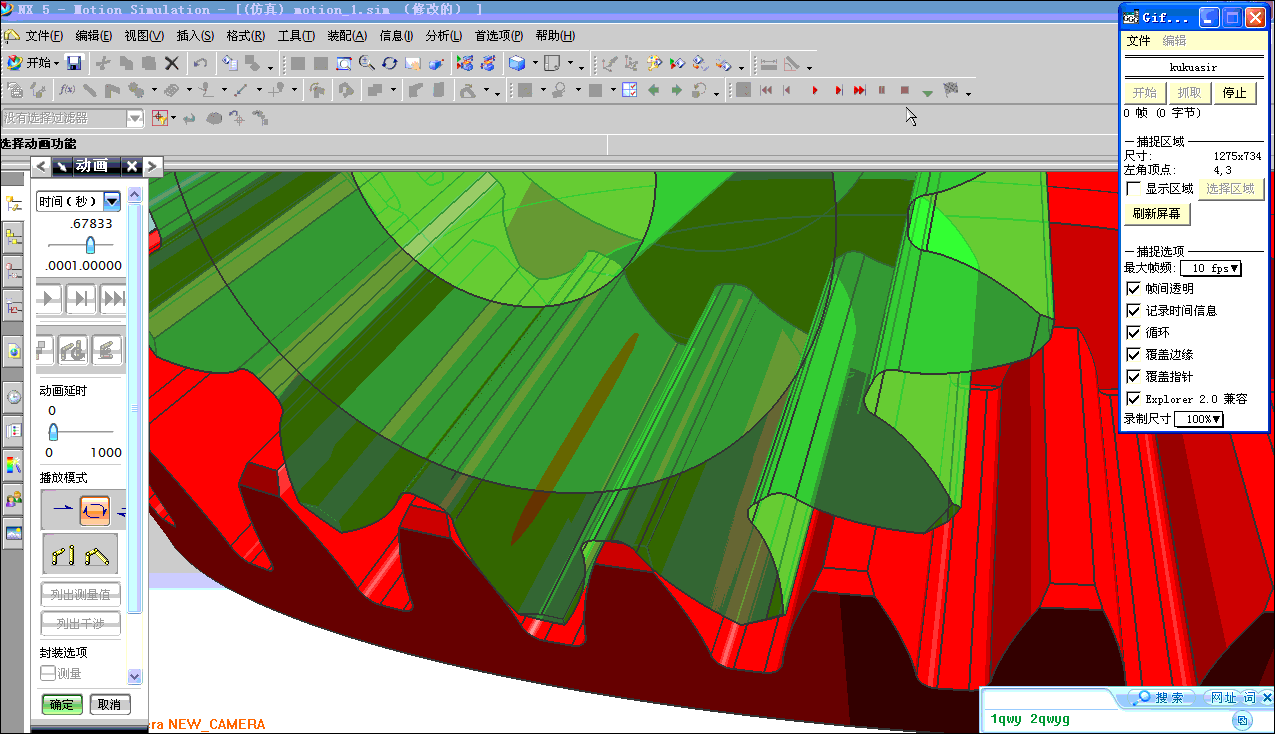

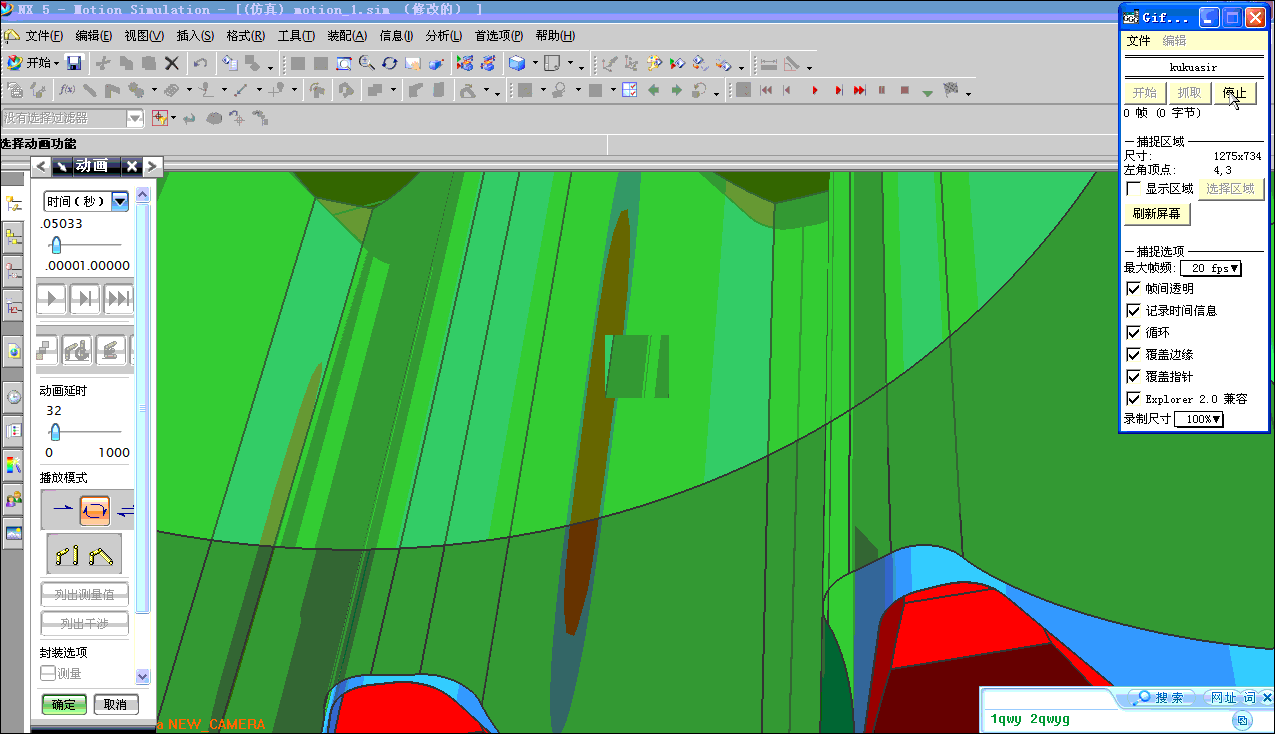

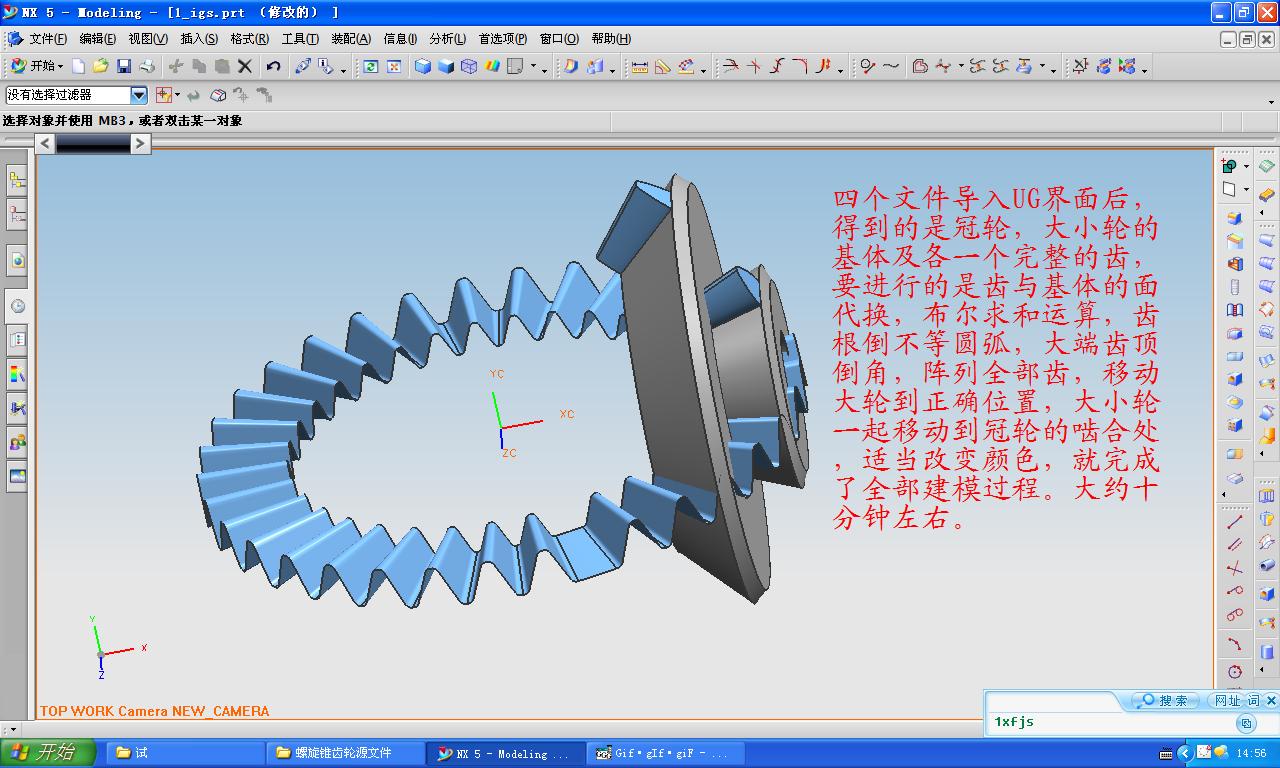

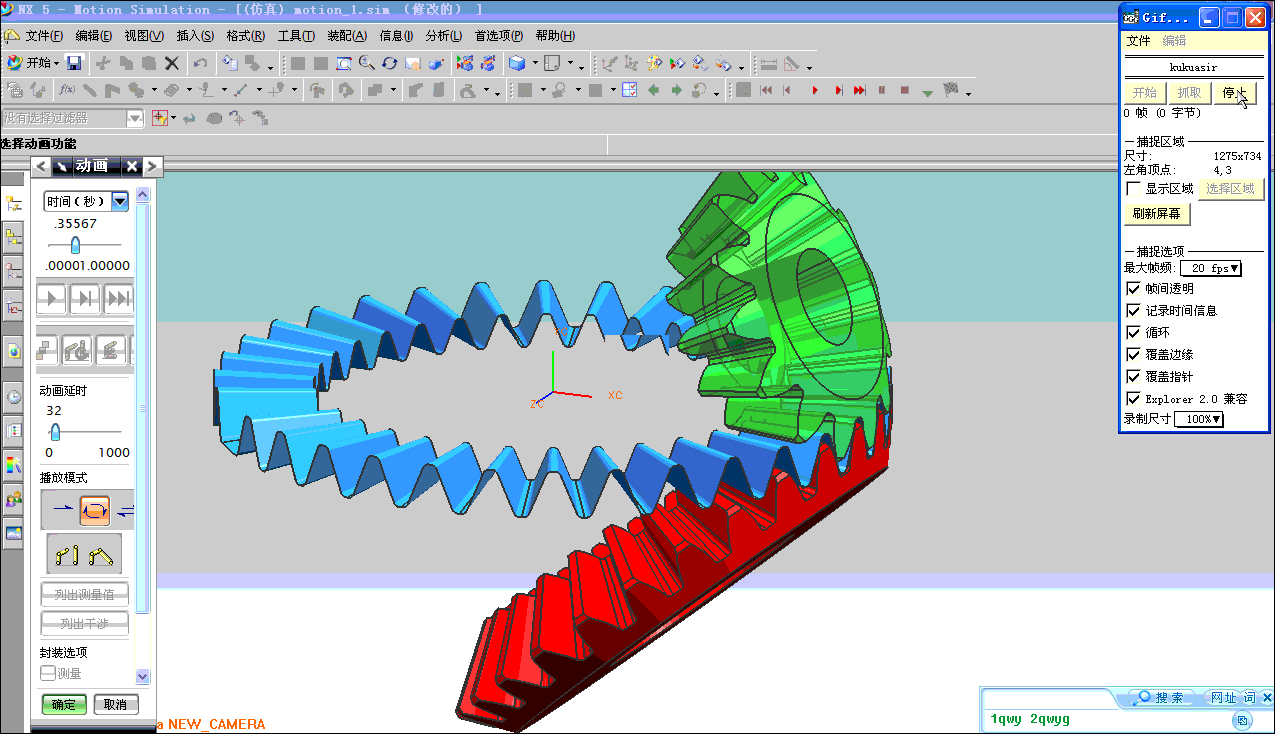

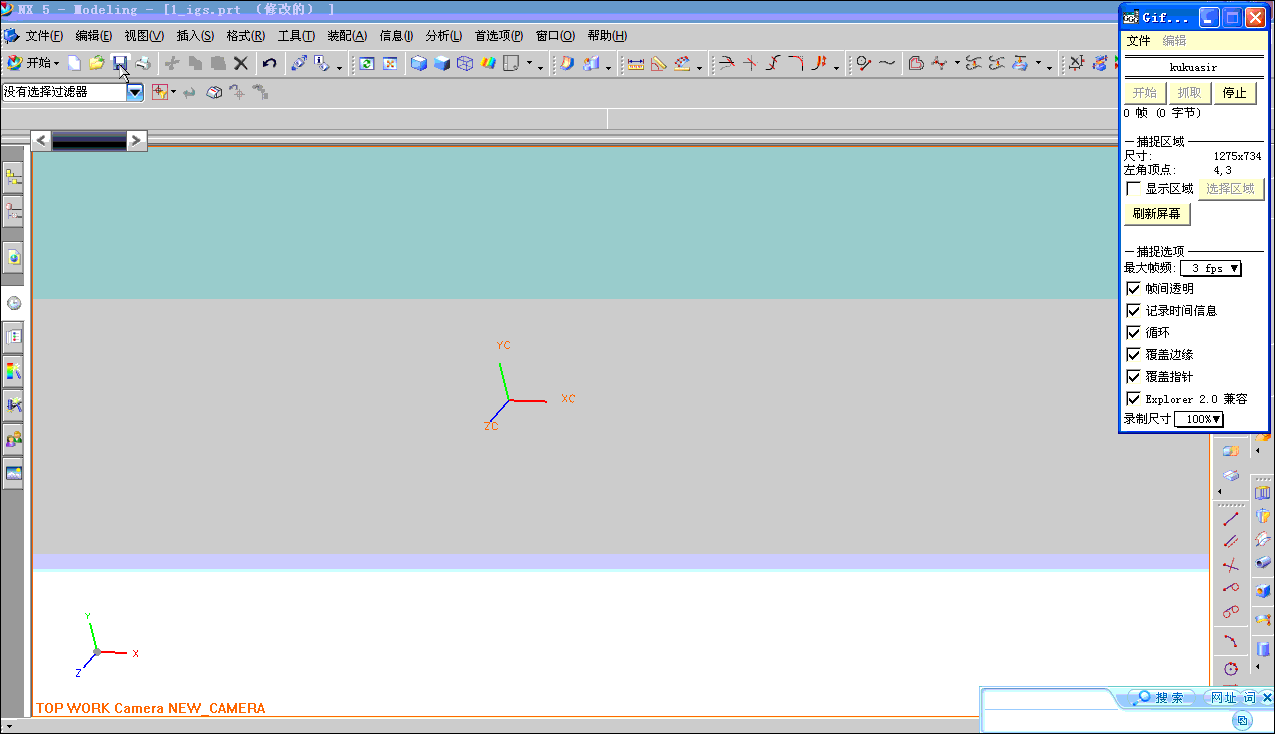

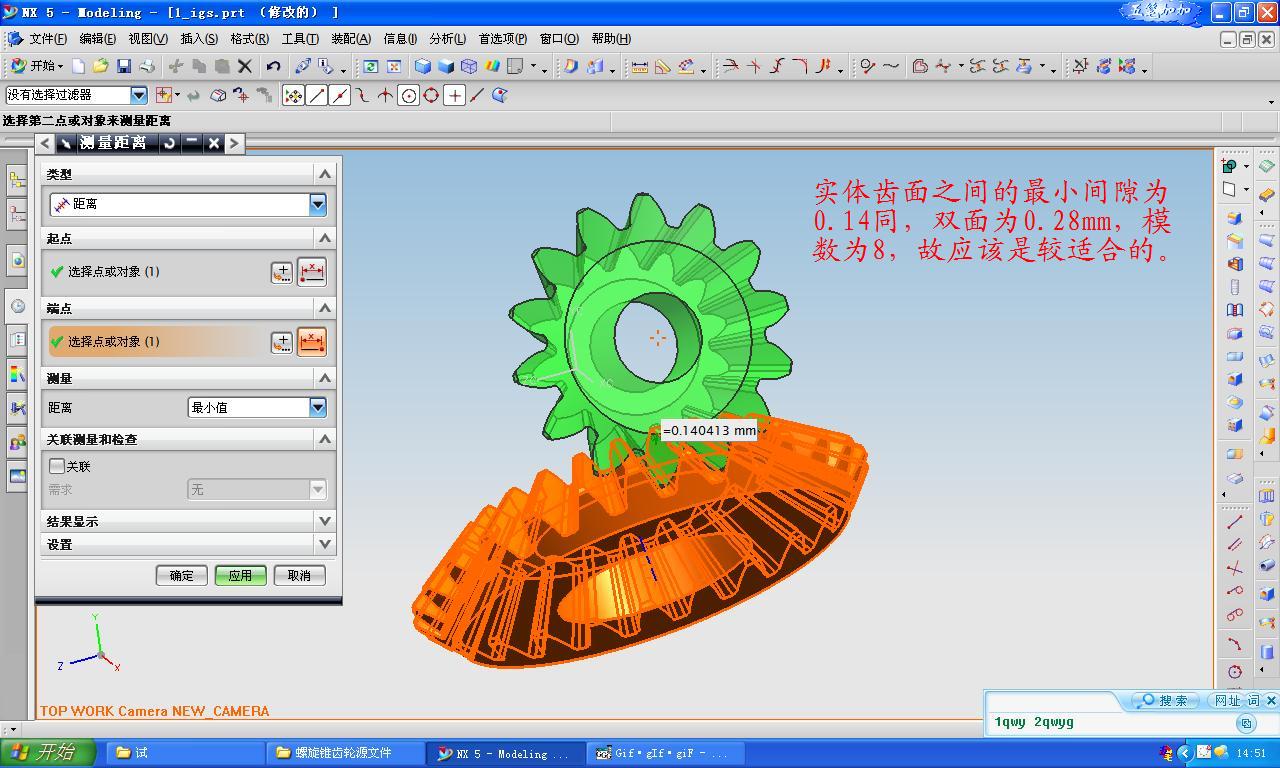

计算后得到的四个文件，输入UG后，就自动生成了几个基本模型：

过程如下：
