行星轮系的啮合

hyfjy · 发表于 2011-6-16 05:13

您需要登录才可以下载或查看，没有账号？注册

x

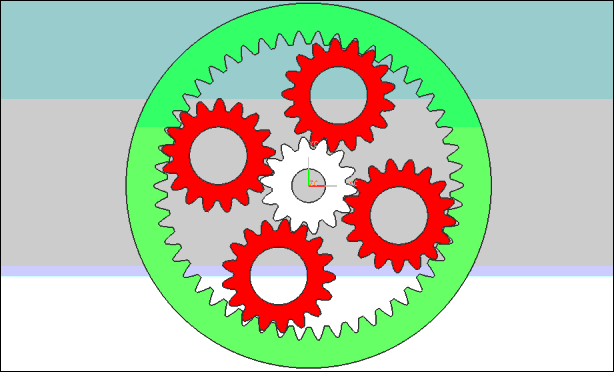

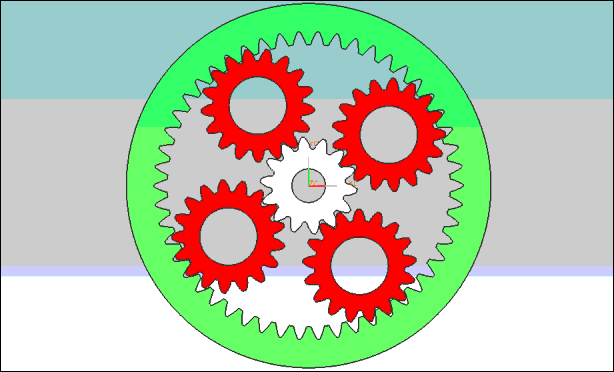

正确建模的行星轮系应能同时看到外啮合齿轮副（太阳轮与行星轮）及内啮合齿轮副的正确啮合。本人的三维行星轮系图可以真实看到这一现象：

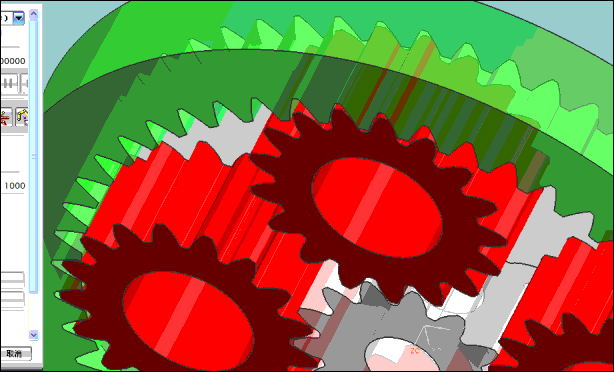

可以从中仔细看到内外啮合副的啮合情况，当然，在有干涉时也能看到的，三维模型可以很好地验证计算中的结论。

hyf.zj · 发表于 2011-6-16 11:20

本人正在设计行星机械,上面高手可以提供这个软件吗?不胜感谢,本人邮箱hyf.zj@163.com

hesheya · 发表于 2011-6-16 15:13

楼主是用的什么三维软件啊？

mcyzxjj · 发表于 2011-6-18 12:14

很不错，很清楚

wmswang · 发表于 2011-6-18 14:27

用的UG吧？

hyfjy · 发表于 2011-6-18 20:07

其实如果在齿轮建模较精确的情况下，进行运动仿真后只要稍改变太阳轮及内齿圈的初始移动就能清楚地看到啮合的位置，直齿轮我一般不做修形，毕竟大众化的工艺是滚齿和插齿加工，不用剃齿的话，根本就谈不上修形，而圆柱齿轮的修形技术又是各厂都不完全一样的。在三维上做出来是可以的，但在分析时又是不能用的。

470522264shs · 发表于 2011-7-29 20:36

很形象逼真，有这样的模拟仿真，就可以避免在加工前后的一些问题了！

470522264shs · 发表于 2011-7-29 20:38

问下！用 UG 来画齿轮，是不是要装那齿轮模块啊？

470522264shs · 发表于 2011-7-29 21:15

哦！谢谢了。

470522264shs · 发表于 2011-7-29 22:44

楼主！你有内外齿轮（齿合）的曲线或渐开线方程吗？求个……:)
