内齿轮的齿顶圆厚度的计算请教

zgeming · 发表于 2011-6-11 08:51

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好!
内齿轮齿数为91,模数m为1.5,分度圆压力角为24度,变位系数为-1,这是优化软件算出的结果.
(1)这样的齿轮用CAXA建立的模型,怎么齿是干涉的,是不是变位系数太大.
(2)优化时其中之一的约束条件是齿顶圆厚度>0.4m,内齿轮采用的齿顶圆厚度公式与外齿轮的相同,满足该约束条件.是不是内外齿轮的齿顶圆厚度不一样?
刚接触齿轮,问题幼稚,请指导,谢谢!

zgeming · 发表于 2011-6-11 08:53

齿顶圆厚度公式

48824305 · 发表于 2011-6-11 13:15

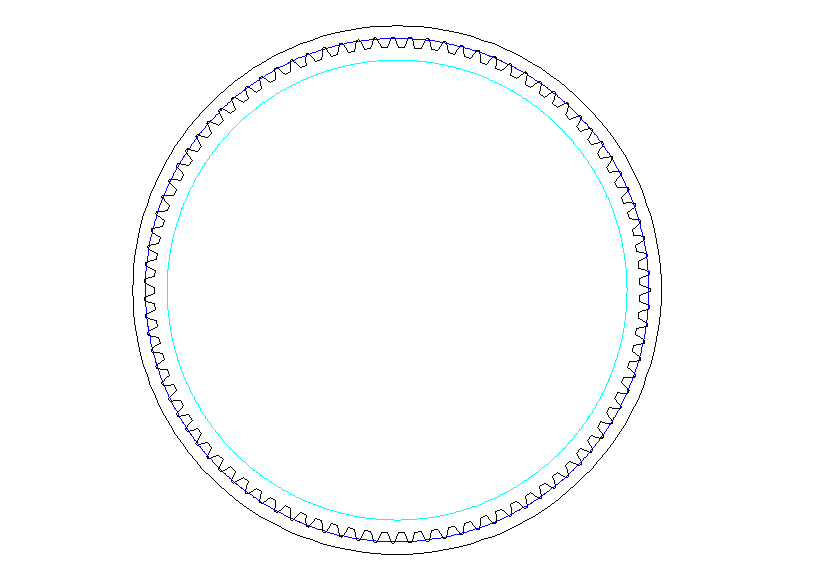

我的软件画出的很好,没什么问题.

logxing · 发表于 2011-6-11 15:39

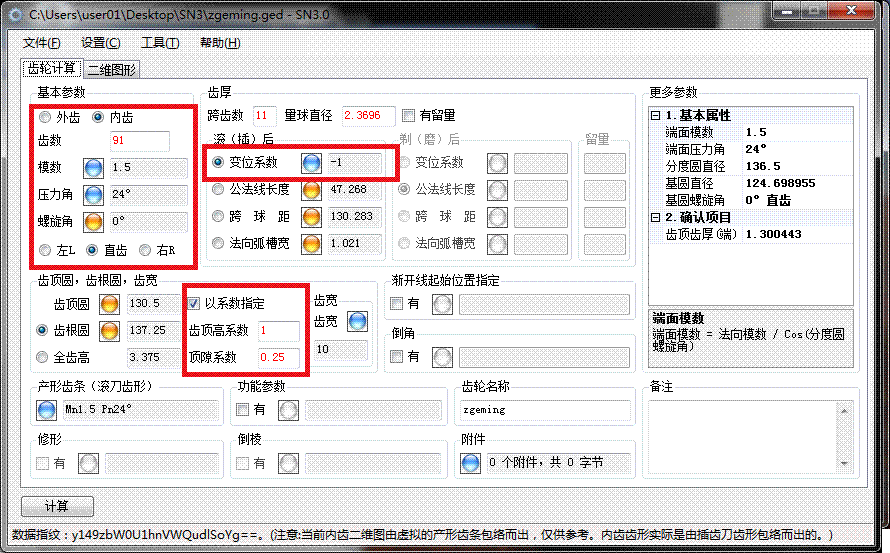

可以使用专业品质，完全免费的SN3齿轮计算软件。

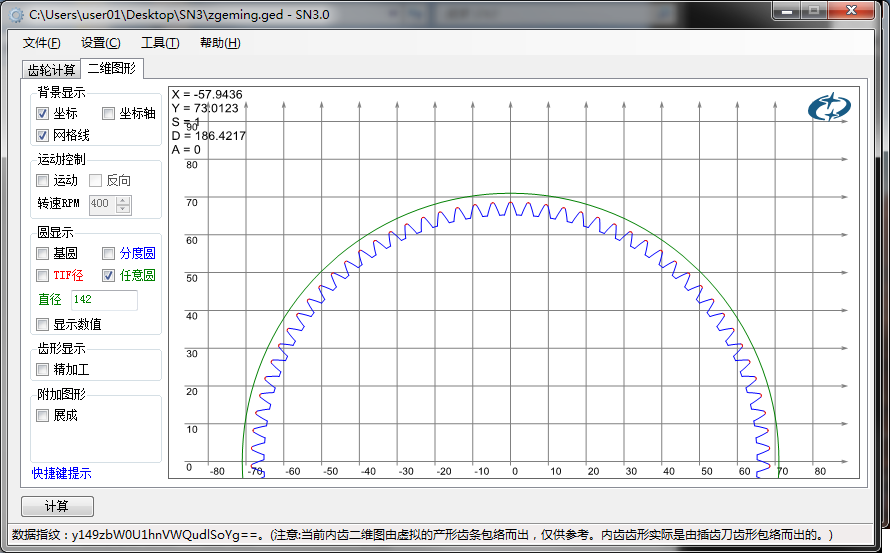

如下图，另附有存盘文件，楼主可以直接打开确认。
存盘文件：

zgeming.rar (8.84 KB, 下载次数: 84)

zgeming · 发表于 2011-6-11 20:14

谢谢3楼,4楼的朋友,也谢谢msm2002
特别谢谢logxing,您的软件界面看起来非常舒服,用起来非常方便!
已经下载了,会向同学朋友推荐...

另外,想请教一下,内、外齿轮的变位系数在满足强度和重合度要求下的值的范围是多少？
-1到+1，谢谢！

48824305 · 发表于 2011-6-12 09:41

SN3的齿顶厚的计算是错误的,我的软件的计算结果是:1.677

法面齿顶厚sa=1.67704390,不是1.300443

春风 · 发表于 2011-6-12 09:56

分度圆压力角一般为20度。

logxing · 发表于 2011-6-25 17:35

6楼很不认真嘛，我那已经写明了是端面的。
而且你有问题也不和我说下，就出来说sn3是错误的。
幸好被我看到，否则又要误导别人了。
