3D齿轮模型的精度问题

woodee · 发表于 2011-7-16 13:26

lshlj666 发表于 2011-7-15 17:13

登录/注册后可看大图

精度0.0001，现有的机床根本加工不出来，温度小小的偏差，影响精度都不只是0.0001

且不说搞设计的得有前瞻性，即便在现有加工精度的前提下，您认为精度多少合适呢？
难道0.001数量级的现有加工精度，您就提供0.001数量级的3D模型精度？那么刀具误差、夹具安装误差、测量误差、机床误差到哪里去安置呢？
所以，俺实在木明白您在说什么？

qdafeng · 发表于 2011-9-2 17:50

本帖最后由 qdafeng 于 2011-9-5 11:50 编辑

WOODEE版主：
你好，可否帮我画Z12，Z20 ,M0.5,90° 直锥交错齿
谢谢。本人邮箱 qdafeng@126.com
不胜感激！

不好意思。两个锥齿啮合， Z=12，Z=20 ,M=0.5

zzg7906 · 发表于 2011-9-3 20:33

版主您好看到您发的关于螺旋齿轮的造型，我也在尝试做这个，但按渐开线做好象不准确，您是否采用切削轨迹的模拟作出的云点后生成模型。

woodee · 发表于 2011-9-3 23:33

zzg7906 发表于 2011-9-3 20:33

登录/注册后可看大图

版主您好看到您发的关于螺旋齿轮的造型，我也在尝试做这个，但按渐开线做好象不准确，您是否采用切削轨迹的 ...

你好！我是找出瞬心点来得到共轭齿线的。

woodee · 发表于 2011-9-5 13:04

qdafeng 发表于 2011-9-2 17:50

登录/注册后可看大图

WOODEE版主：
你好，可否帮我画Z12，Z20 ,M0.5,90° 直锥交错齿
谢谢。本人邮箱 qdafeng@126.com

给您做一个模型没什么。
但从您的提问看，要在设计中解决修形、侧隙、由装配误差所带来的接触区调整，恐怕还不行。

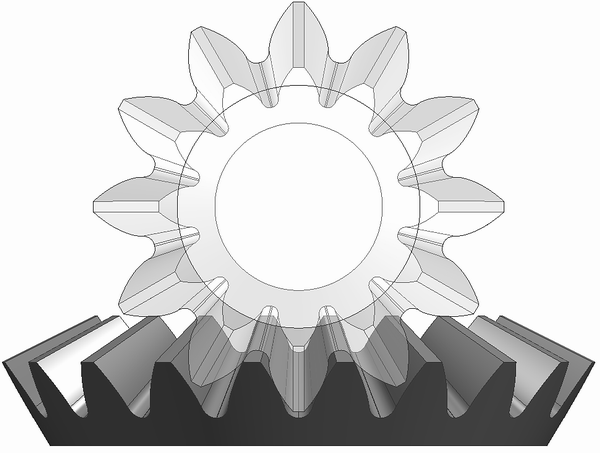

先给一个无侧隙无修形的模型，用以应付客户：
x_t格式压缩文件

BG1220.rar (918.05 KB, 下载次数: 106)

图示

qdafeng · 发表于 2011-9-5 13:26

回复 woodee 的帖子

收到，非常感谢。

a364505597 · 发表于 2011-9-5 14:34

佩服，不知像这种齿轮是用在什么上面的

qixinshuai · 发表于 2011-9-5 22:36

回复 woodee 的帖子

版主，你好厉害呀，小弟对你佩服地五体投地！
努力，学习！

ncf0705 · 发表于 2011-9-8 10:54

多谢楼方学习

wangman926 · 发表于 2011-9-13 11:49

楼主，带徒弟吗？
