平面二次包络环面蜗杆的加工方法？

南方联轴器 · 发表于 2008-4-10 21:43

您需要登录才可以下载或查看，没有账号？注册

x

请问平面二次包络环面蜗杆能用数控车床加工吗？还是要用定制的滚刀滚出来的？哪位大大了解的麻烦说一下，不胜感激！

zxz6202 · 发表于 2009-3-15 10:10

不能，因为现有的数控车都没有刀具回转工作台，车刀的角度不能随工件的角度同步连动改变。

sun.yi · 发表于 2009-4-20 13:52

在数控车床上加工蜗杆，自行设计制造滚刀，之后在滚齿机上加工蜗轮。
可以联系孙怡 13585912184 sun.yi@sibo-sh.com

纪永君 · 发表于 2009-4-20 22:06

应该讲，数控机床尚未有此功能，大部分厂家使用专用的机床（自制的）
至于其蜗轮滚刀，现在的制造生产厂更少，据我所知，国内使用蜗轮滚刀滚制的蜗轮很少，大部分使用飞刀加工，因此无论配合精度，啮合精度，承载能力都不足，只有少数减速机厂使用二次平面包络蜗轮滚刀加工蜗轮。

创宇机械 · 发表于 2009-6-23 23:19

楼上讲对了一半,我就是专门做平面二包蜗轮蜗杆的,其时滚刀就相当于一条蜗杆.可以交流:CY83341698@sina.com

jiaweicz · 发表于 2010-9-20 14:40

在普通的数控机床上也是可以加工的，虽然没有转台，可以用螺纹功能，但是程序比较难搞

chenhw43 · 发表于 2010-9-20 17:44

本帖最后由 chenhw43 于 2010-9-20 18:29 编辑

回转刀架法在车床上加工环面蜗杆.pdf (174.54 KB, 下载次数: 137)
这里有篇机床改装文章,不知是否有用

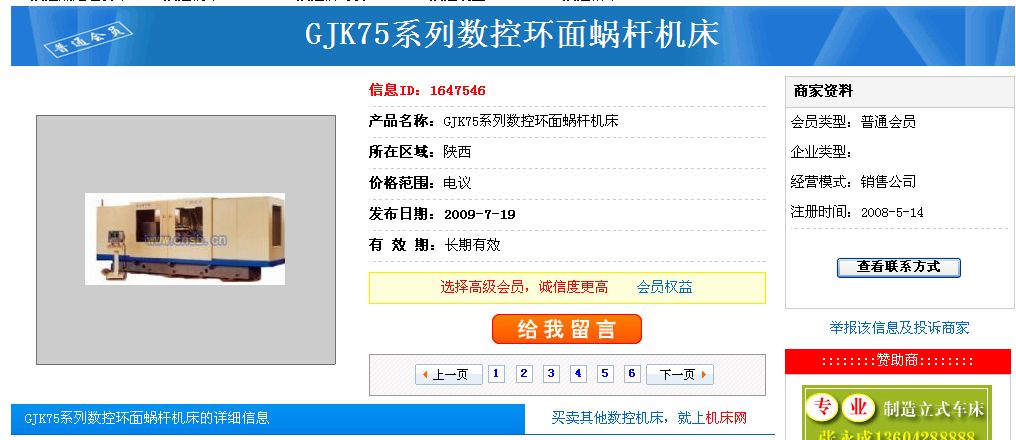

下面是数控设备

jiangssli · 发表于 2010-12-22 20:45

回复纪永君的帖子

数控车床是肯定可以车出来的,模数4的单头大概就18分钟一根吧!只是程序的计算比较复杂

纪永君 · 发表于 2010-12-23 18:28

回复 jiangssli 的帖子

您好，看来您的帖子，我的信心十足。谢谢您，我有了编制这个程序的方法啦，谢谢！

252598795 · 发表于 2011-5-15 17:57

数控车床是可以车平面二次包络环面蜗杆的，效率比较高，而且程序简单。有需要的可以联系我，QQ252598795每个程序160Q币。
