两个小齿数球面渐开线锥齿轮的变位啮合

woodee · 发表于 2008-4-10 19:58

您需要登录才可以下载或查看，没有账号？注册

x

当两个锥齿轮的齿数都不多时，同样存在齿根过渡曲线过长，有效啮合段过短的问题。
把交角减小些，小于90度，两个都采取正变位，然后再以90度来安装，就可以解决上述问题。

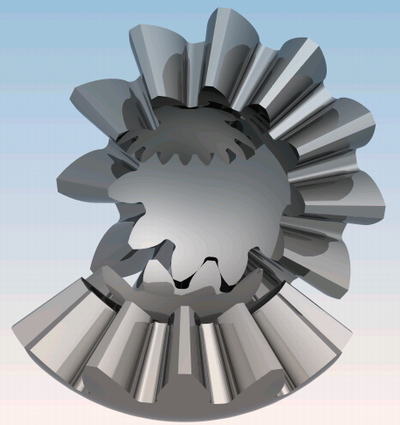

在附件UG文档的装配文件中，改变w的数值，可以清楚看到模拟的啮合过程，判断是否发生过渡曲线干涉。

LtBevelGear-08.rar (386.39 KB, 下载次数: 209)

[ 本帖最后由 woodee 于 2008-4-11 13:24 编辑 ]

poxiangzi · 发表于 2008-9-25 17:14

好资料为什么下的人多，鼎的人少呢？我不太明白斑竹的意思，是不是讲的详细一点！

lori_ans · 发表于 2011-2-27 14:04

谢谢哦

caowei · 发表于 2013-7-30 18:06

谢谢，学习了

xiaodi868 · 发表于 2018-10-2 22:11

支持楼主，楼主威武
