正交斜齿锥齿轮

Sindy3dsource

三维标准件  正交斜齿锥齿轮 GB/T 12369-1990

woodee

回复 Sindy3dsource 的帖子

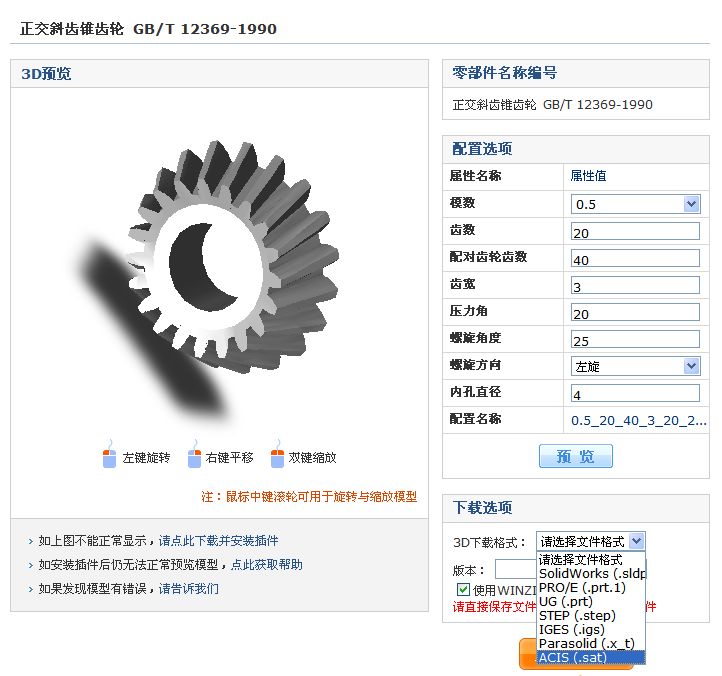

刚才去“三维资源在线”看了一下，试着在线、填写修改参数、下载了一个楼主所述的正交斜齿锥齿轮副。很方便，速度也蛮理想的。能做到这样的在线水准，实在不容易。
而后装配测验一番，发现只能示意，无法作为加工或分析来用。
只提供示意，当然没问题，而且应经做的很好了。但最好加以说明，否则初学者有可能拿去做加工之用。

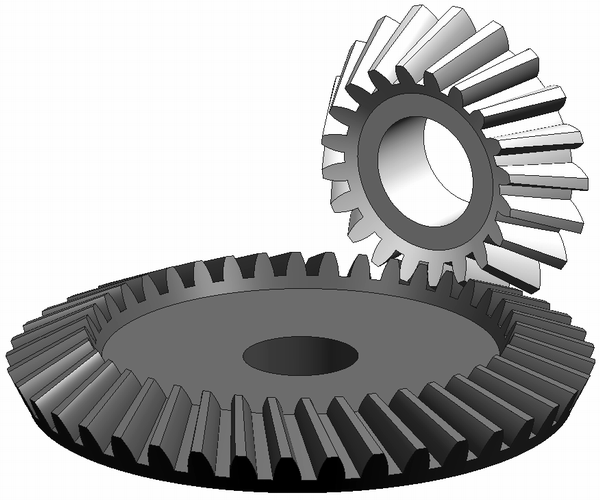

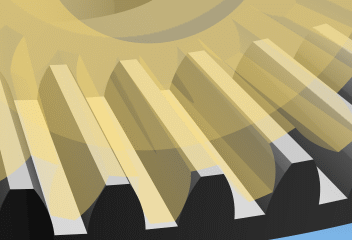

图示：

mrmrw

现在很多的图书资料中所谓的齿轮建模方法都是教大家做示意型的齿轮建模，有甚者将此类示意型的齿轮模型还用作CAE分析，都不知道分析的是些什么东西了！

hyfjy

mrmrw 发表于 2011-6-8 07:57
现在很多的图书资料中所谓的齿轮建模方法都是教大家做示意型的齿轮建模，有甚者将此类示意型的齿轮模型还 ...

我有一个不成熟的想法，这类传动，从设计，加工的角度说，已经逐步淡出了整个齿轮传动的范围，建议在新编的机械设计手册，有关国家标准中，逐步删除这类没有人用的东西，也是一种节能手段。

zengxiaodong

hyfjy 发表于 2022-7-3 09:39
我有一个不成熟的想法，这类传动，从设计，加工的角度说，已经逐步淡出了整个齿轮传动的范围，建议在新编 ...

你这个是很成熟的想法！


就像各种齿轮书籍手册里面的圆弧齿轮，我看见就烦，明明是可以删除节约大量篇幅的，最多搞个几页综述一下，然后再指明参考文献即可。

类似于电气方面的手册，大部分篇幅还是晶闸管可控硅的内容，不是说这种可控硅产品没有了，而是其基本上发展到了某个局限阶段了，完全可以删除，如果有需要的话可以参考汗牛充栋的其他已出版手册。

hyfjy

zengxiaodong 发表于 2022-7-3 10:03
你这个是很成熟的想法！

齿轮的圆弧齿，强项是承载能力，弱项是加工难，安装难，几乎到了零公差的地步，稍有偏置，所有的优势都为零了，但仍然有人在不断地补充进各种类型的齿轮传动中，我估计在大型的矿山，可能还会有设备上的确是设计的圆弧齿，如果有齿轮刀具界的朋友可以问一下，生产圆弧齿的滚刀是否每年依然有一定的数量，如果没有了，我觉得，就应该及时拆掉这类的内容，高校机构也应该与时具进。如果一项也许是非常有潜力的技术，因为各种原因推广极其困难，长期都无法得到使用，仅停留在高校的研究中，也不必要再占用公共资源的，只可作为内部材料，也更容易保密的。
