弧齿锥齿轮副在PROE软件中如何装配

hyfjy · 发表于 2011-6-1 19:54

您需要登录才可以下载或查看，没有账号？注册

x

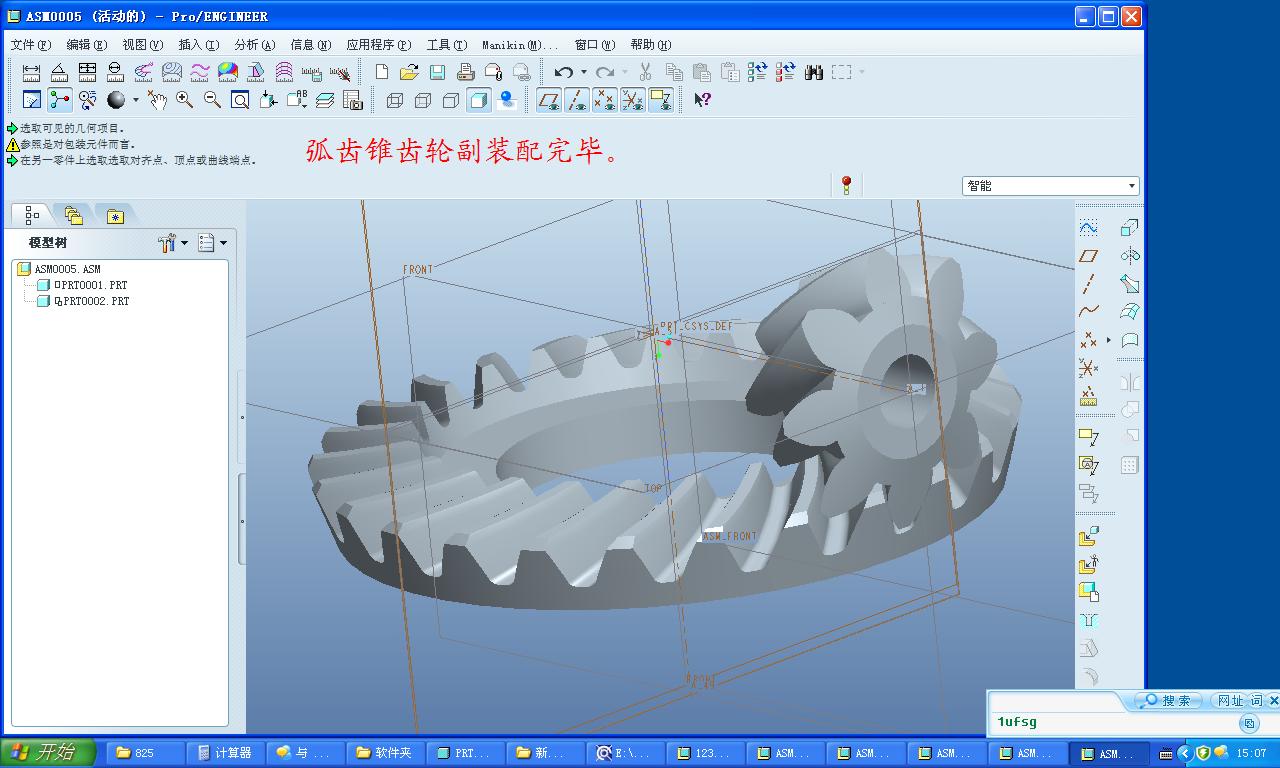

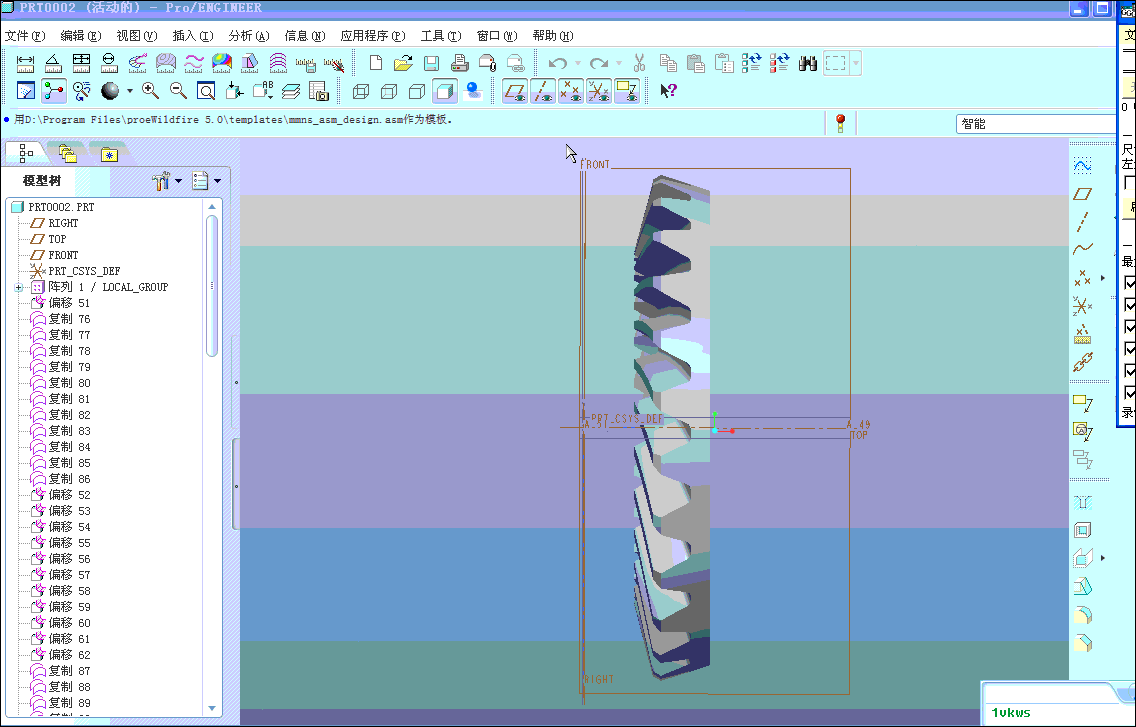

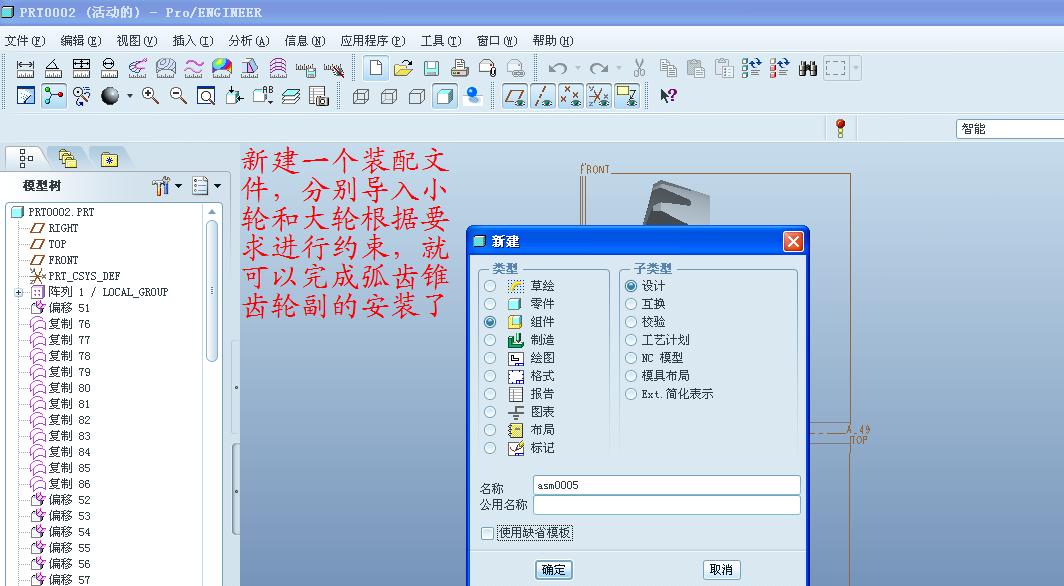

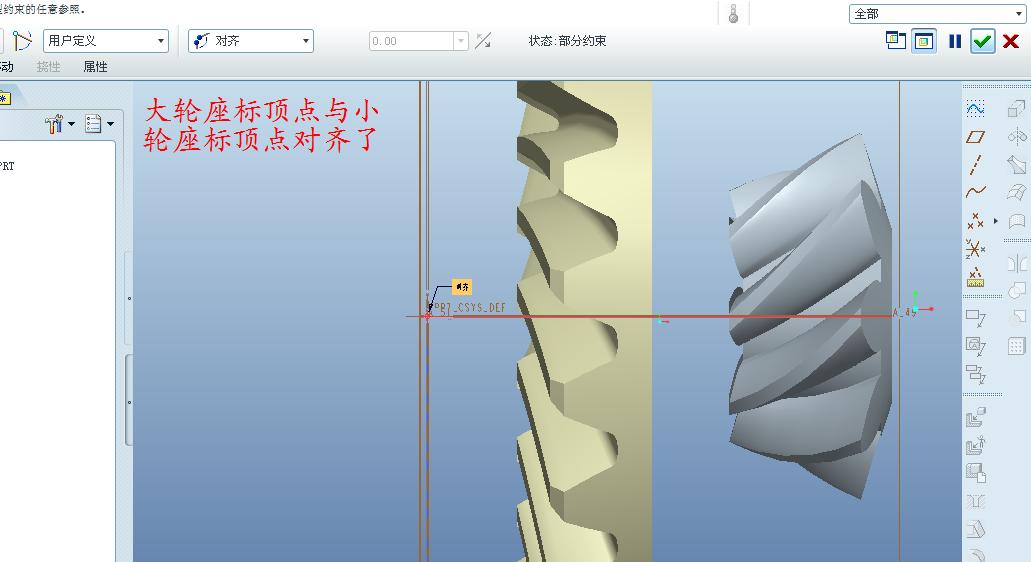

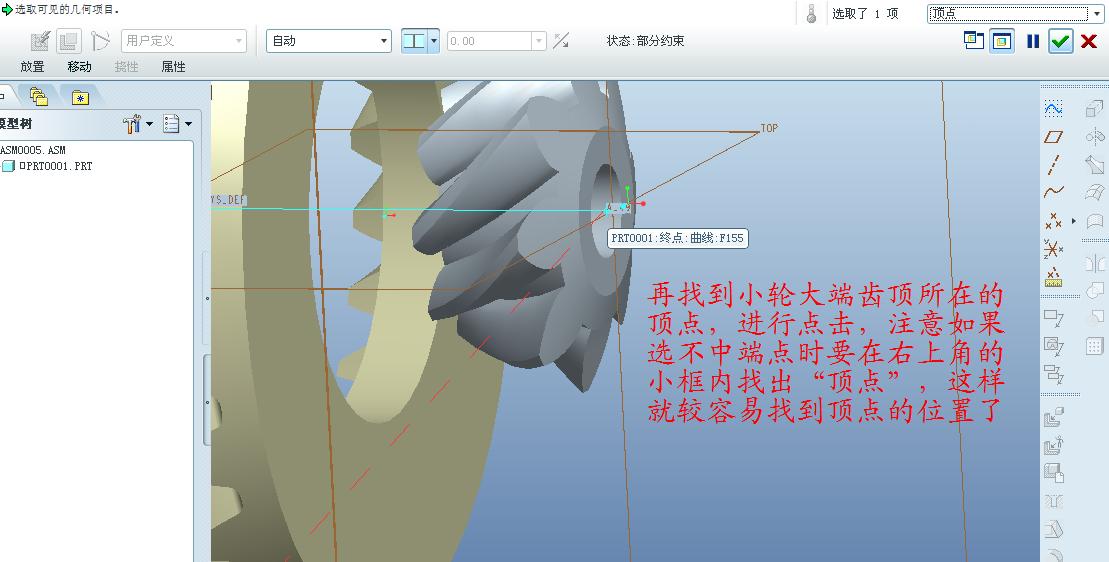

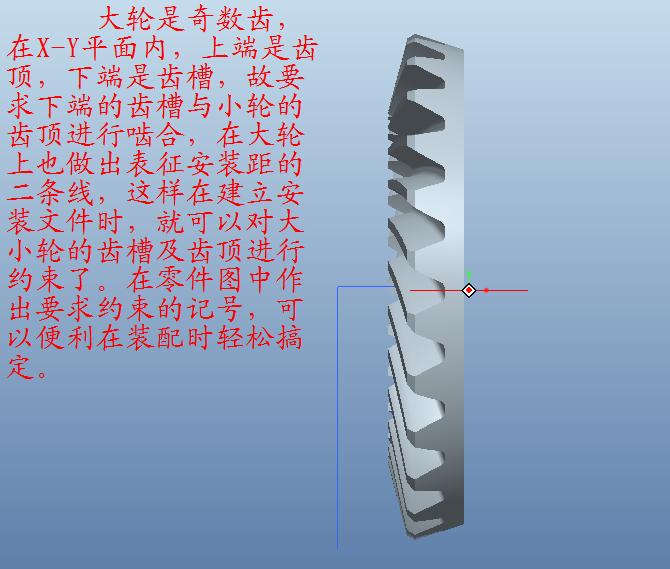

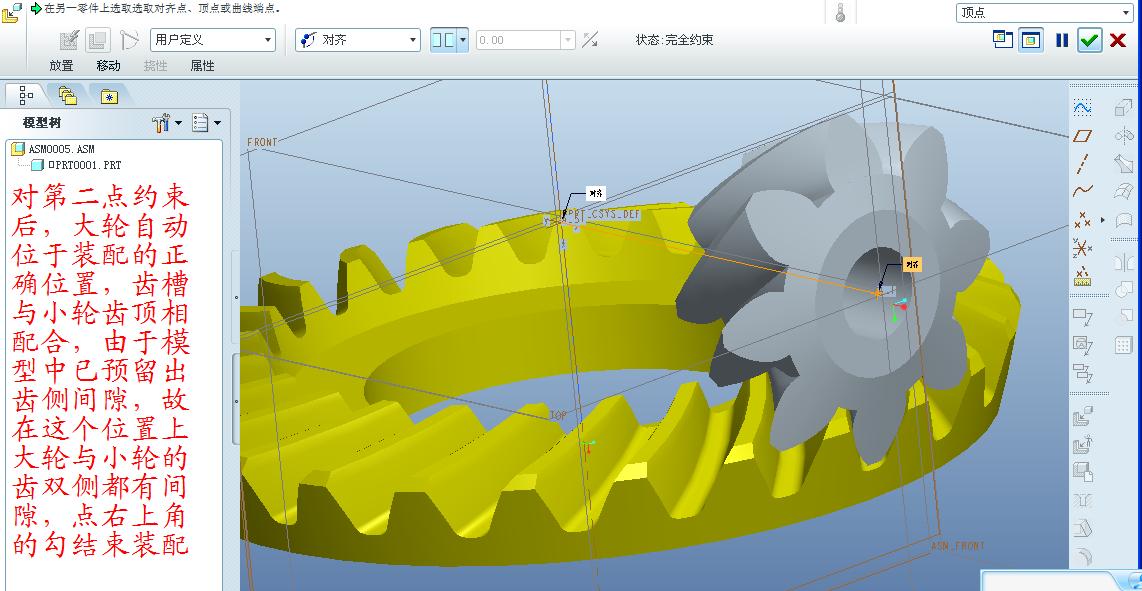

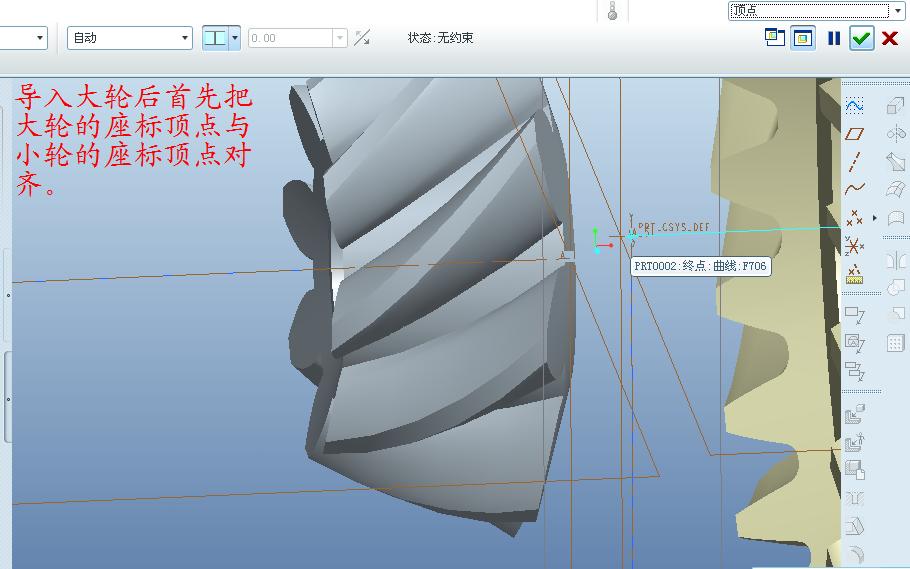

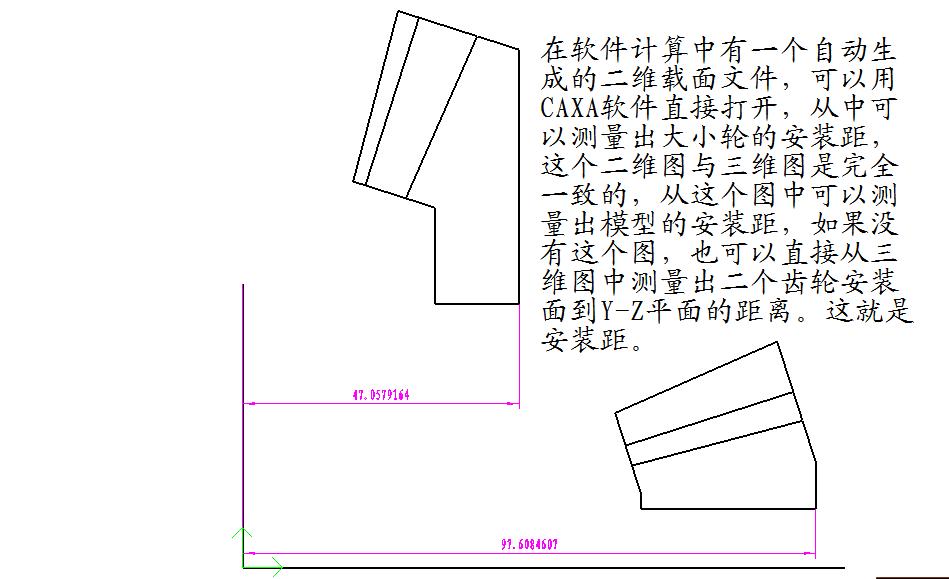

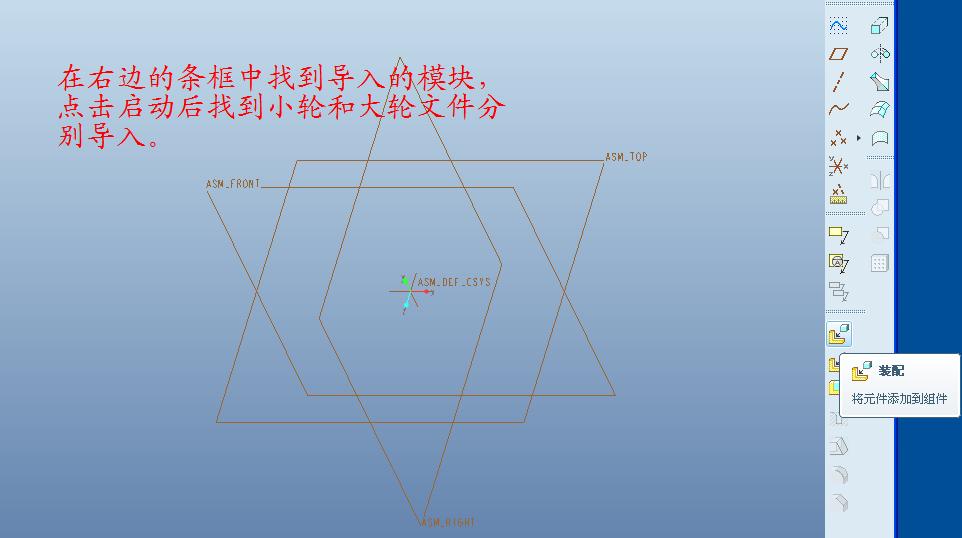

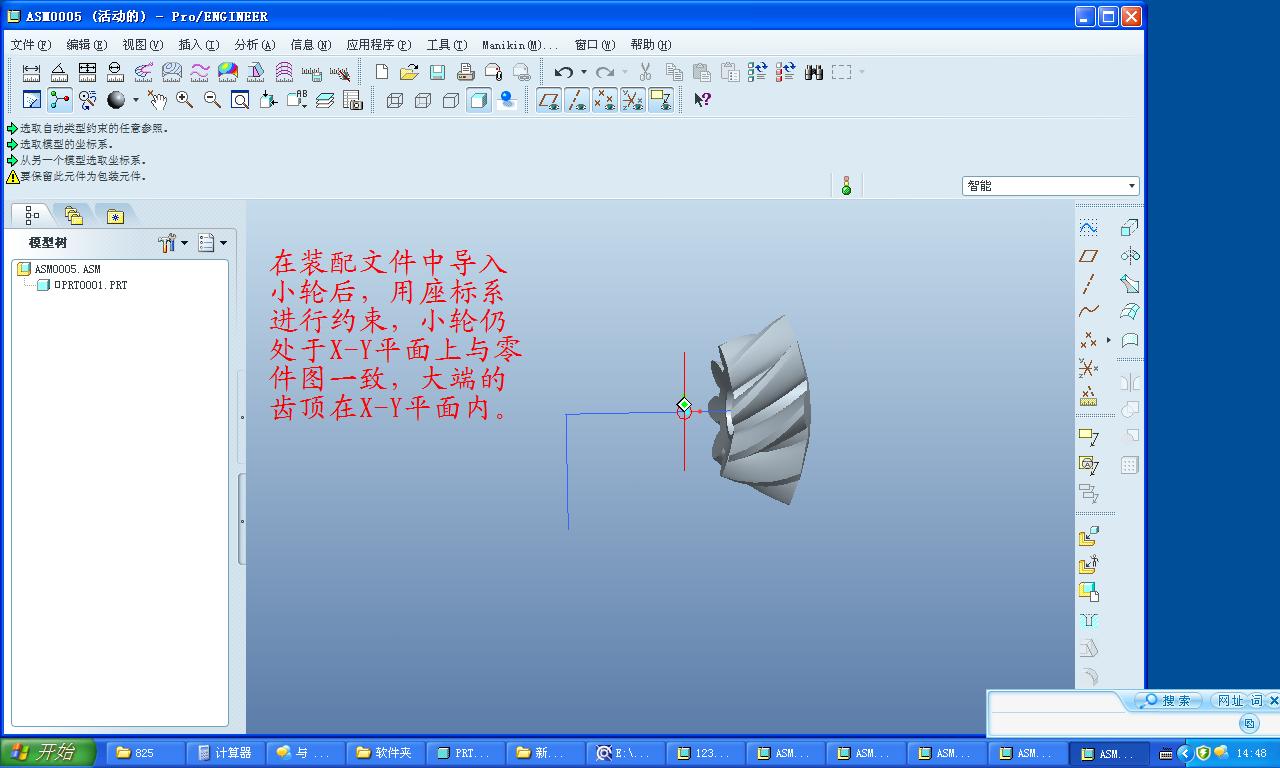

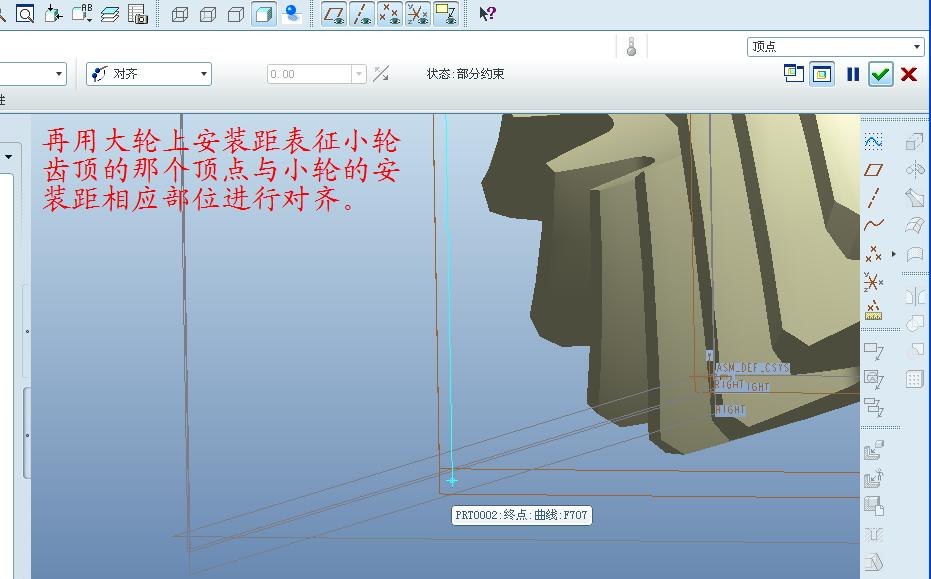

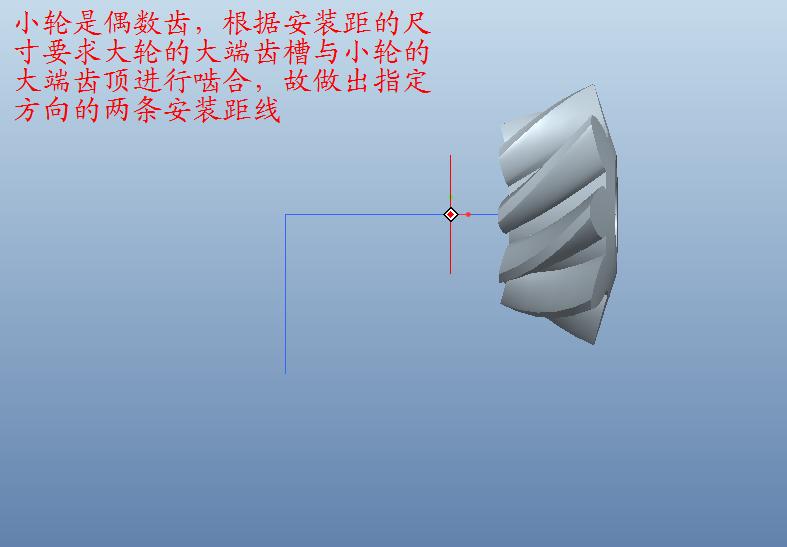

弧齿锥齿轮副的装配也是操作PROE的朋友较觉得困难的事，如何保证在空间装配定位，保证安装距又保证齿槽与齿顶相啮合，以下几幅连续的图可以基本上说明锥齿轮副的装配过程。

有兴趣的朋友看后觉得是不是这么回事。

zqtaibang · 发表于 2011-6-1 20:09

请问在SOLIDWORKS中能做吗？

hyfjy · 发表于 2011-6-1 20:24

本帖最后由 hyfjy 于 2011-6-1 20:26 编辑

回复 zqtaibang 的帖子

PROE，UG及SOLIDWORKS是机械行业的三大主流软件，做弧齿锥齿轮副及运动仿真当然可以，但本人不太熟悉，只会导入样条线及做单个齿，别的就不行了。

jxgzlyh · 发表于 2011-6-2 21:04

回复 hyfjy 的帖子

费老师真是很有钻研精神，很是佩服，值得学习！proe与ug的使用有很大的不同，ug灵活，proe参数化！齿轮装配后如果要运动仿真建议用骨架模型来实现！楼主的方法可以装配，但不能仿真！

hyfjy · 发表于 2011-6-4 21:59

jxgzlyh 发表于 2011-6-2 21:04

登录/注册后可看大图

回复 hyfjy 的帖子

费老师真是很有钻研精神，很是佩服，值得学习！proe与ug的使用有很大的不同，ug灵活，p ...

盼望着有PROE高手展示用PROE做成的弧齿锥齿轮，无论成功与否，贵在参与。另外，有操作SOLIDWORKS的朋友也来参与，不只是UG可以如此清晰地看到复杂零件的运动接触区。故也有极大的期望等待着。

hyfjy · 发表于 2011-7-10 21:26

终于自己用PROE做成了弧齿锥齿轮副啮合的运动仿真图。
https://www.gearbbs.com/forum.ph ... &extra=page%3D1
有此为证。
