如何看齿形报告调整铣刀盘位置

lalawo · 发表于 2011-5-20 21:28

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lalawo 于 2011-5-22 06:59 编辑

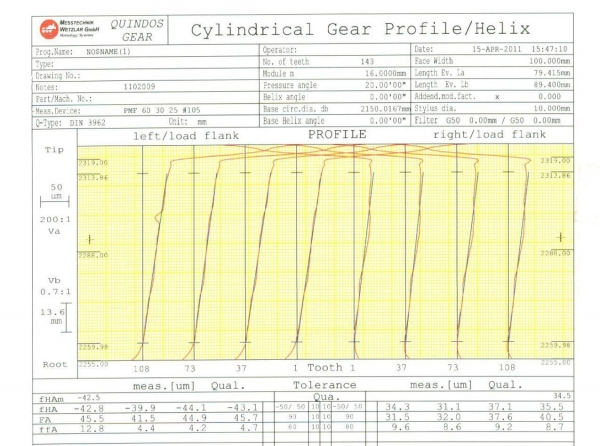

铣齿齿形报告，如图：

第一张报告非常好！
第二张报告虽没显红字，算合格。但其实也算不合格。因为是成形铣，与尺寸有关，不铣到尺寸则压力角偏小，尺寸铣小则压力角偏大。第二张齿廓倾斜偏差说明铣刀盘对中不好，请问如何看报告调整铣刀盘位置。（怎么第三张去不掉？呵呵·，终于去掉第三张图片啦）

yangzm · 发表于 2011-5-21 10:56

我觉得应该左右串刀，串刀量不要太大，每次串0.02mm。不知道机床能不能实现

lalawo · 发表于 2011-5-21 20:13

回复 yangzm 的帖子

谢谢！不过2米大的齿圈！我算啦一下应该是刀盘串70丝，对中只影响0.02多一点！（几何算法，不考虑渐开线）可以肯定告诉你的这是三坐标测量的，而且复检过！网上求助只是希望有高手能不能根据齿形报告来准确调整铣刀盘位置！目前为止公司里的三坐标需要6月中旬完工，不可能0.02一下去外协送检！

王工 · 发表于 2011-5-21 20:13

本帖最后由王工于 2011-5-21 20:16 编辑

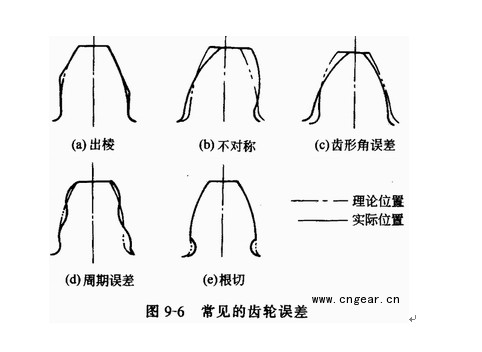

对对中吧

登录/注册后可看大图

lalawo · 发表于 2011-5-21 20:19

本帖最后由 lalawo 于 2011-5-22 19:31 编辑

王工你好！1楼我已说啦对中的问题！我只是想说对中往外串多少？（检测时工件基面朝上，）

lalawo · 发表于 2011-5-22 06:52

希望高手出现！自己算的也许有问题（刀盘串70丝，对中只影响0.02多一点），刀盘对中是找柔臂三坐标检测的，工装外圆0.03mm，当时想是三坐标测量的对中，所以没有怀疑对中有问题，因为一直都不错。所以一直找刀片的问题、安装的问题。恳请高手计算一下，如何看齿形报告调整铣刀盘位置

NGCQE · 发表于 2011-5-22 11:24

这种情况我认为有两种可能
1.刀盘没有装好，可以打刀盘的端跳，看有没有超差，
2.第二张计量报告，左齿形偏负，右齿形偏正，大小基本差不多，机床立柱可能歪斜，检查一下。

NGCQE · 发表于 2011-5-22 11:42

不好意思，刚才说错了，我以为是齿向呢，
这个对中呢，我看只能慢慢调整，再切，再看

wangzy6010 · 发表于 2011-5-22 11:46

你的计量单齿形单边大概偏了0.04mm，大概刀盘偏了1.5mm吧

yangzm · 发表于 2011-5-22 13:08

楼主你就得这样行吗，先把齿轮的中心圆点找到，这在机床装夹齿轮时是能做到的，然后再以齿轮的中心安装齿轮铣刀，让齿轮的中心和铣刀的中心一致，要是还不行的话你就加我的qq279771335，我有一个土办法，，一句话说不清楚，所以在qq里慢慢聊。也许有用
