花键测绘

303959411 · 发表于 2011-5-20 14:52

您需要登录才可以下载或查看，没有账号？注册

x

测绘了一花键，齿数29，M值39.25（量棒为2.02），大径为37.68，小径为34.6，请高手算一下花键的基本参数。我算出来大小径对不上，感觉齿顶高系数很大，请问一下花键的齿顶高系数有没有1.2左右的，听说花键一般为短齿，怎么会出现齿顶高系数很大的情况？如果有，用在什么情况下？

songlidong · 发表于 2011-5-22 18:31

请问，你测的模数是多少，压力角是多少

小地主 · 发表于 2011-5-22 20:18

变位花键或径节制花键都不一样,很多测量的参数都只能是参考,你的花键双径节或双模数的概率高

303959411 · 发表于 2011-5-23 15:36

模数我认为是1.25，压力角不好测，猜了个30度。

雨中的紫藤 · 发表于 2011-5-23 18:31

支持4楼

稍息立正 · 发表于 2011-5-27 17:31

看看这个花键是哪国的，标准都不一样

hss218 · 发表于 2011-5-30 10:49

本帖最后由 hss218 于 2011-5-30 10:52 编辑

303959411 发表于 2011-5-20 14:52

登录/注册后可看大图

测绘了一花键，齿数29，M值39.25（量棒为2.02），大径为37.68，小径为34.6，请高手算一下花键的基本参数。我 ...

验算了一下，感觉与DIN标 M=1.25 α=30°.基准直径为Φ38 齿高变位量+0.1875 花键参数较为接近。。详见DIN5480-4标准。。
PS.LZ小径尺寸是怎么量出来的，奇数齿MS测出来的是花键最大齿根距离吧？

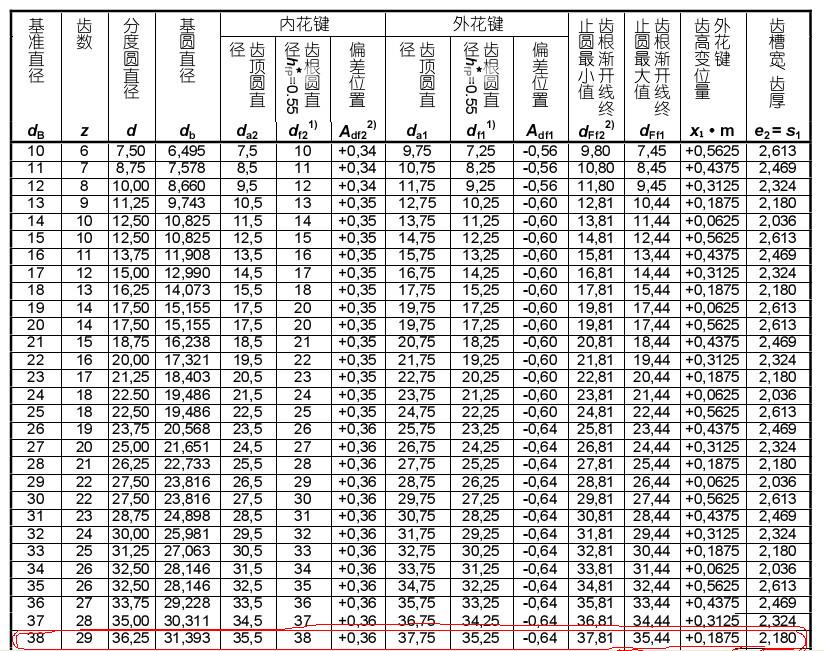

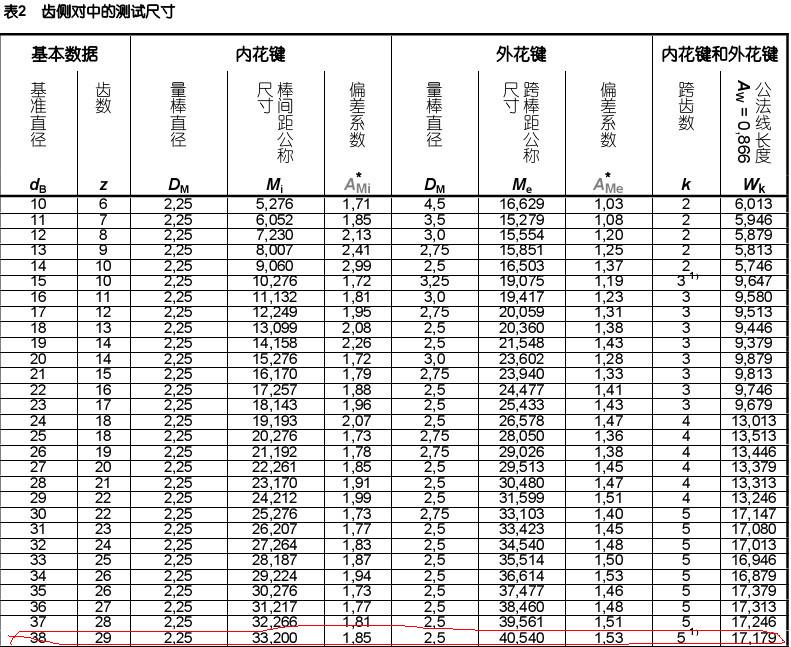

附参数表：

hesheya · 发表于 2011-5-30 12:25

现在这个东西都不好说啊，有的公司为了保密可以特地改的，所谓的非标，呵呵，让你都搞不懂是什么标准

303959411 · 发表于 2011-5-30 16:36

回复 hss218 的帖子

您好！谢谢你的回复，还有一点想请教你，就是你附的第一张表格中关于29齿那一栏的“齿根圆直径后面的偏差位置是-0.64”是不是说花键小径是35.25，上偏差为0，下偏差为-0.64啊？先谢谢了

303959411 · 发表于 2011-5-30 16:38

另外就是为什么齿顶圆后面没有偏差位置这一项，那么齿顶圆的公差怎么定？
