请教一个行星传动变位系数问题

机械蜗牛 · 发表于 2011-5-17 16:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

太阳轮：齿数14 变位系数为0.8
行星轮：齿数18 变位系数0.065
内齿圈：齿数50 变位系数0.93
模数为6 变位中心距为100.5
输入转速是36.096，输入功率是29Kw,
首先请大家评价一下各个齿轮的变位系数是否可行，会有哪些干涉问题，还有就是如果可以请帮忙用软件校核下强度吧，齿轮为硬齿面齿轮，渗碳淬火钢

机械蜗牛 · 发表于 2011-5-17 16:39

补充下条件，行星轮个数为4行星轮

sdforging · 发表于 2011-5-18 15:52

强烈建议，找牛爷可解！

机械蜗牛 · 发表于 2011-5-18 21:00

本帖最后由机械蜗牛于 2011-5-18 22:01 编辑

回复 sdforging 的帖子

我也想请牛爷和费老来解决，可是一直碰不到他们啊，呵呵

jmcgaoqun · 发表于 2011-5-20 17:02

建议太阳轮变位系数取0.45，再一个，中心距能否加大

机械蜗牛 · 发表于 2011-5-26 11:32

回复 jmcgaoqun 的帖子

谢谢您的指导，受限于尺寸要求，已经不能再增大中心距了，我们现在采用了0.5变位作为最终方案了，希望可以成功，呵呵

administrator · 发表于 2011-5-26 14:51

这个参数算算动力学，不知道会不会噪声较大

48824305 · 发表于 2011-5-26 14:59

本帖最后由 48824305 于 2011-5-26 15:10 编辑

为什么舍不得买一套软件?我的行星软件瞬间可得最佳结果,并绘出DWG图.节省人力物力.把返工的可能降为零.

hyfjy · 发表于 2011-5-26 22:39

作为本例参数，我以为行星轮的齿数可以少一个以获得变位系数的合理分配，

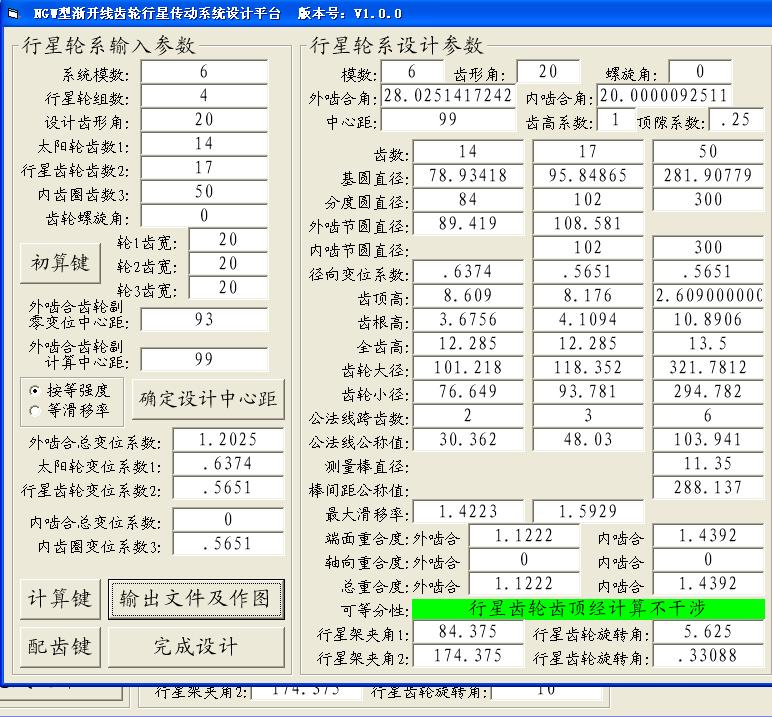

原参数中，太阳轮变位系数过大，引起内齿圈也有相当大的变位系数，太阳轮与行星轮的齿面最大滑移率相差过大，不利于行星轮，从图上看，行星轮的齿较瘦，故不如行星轮减少一个齿，对变位系数进行较合理的分配后得到的计算如下：

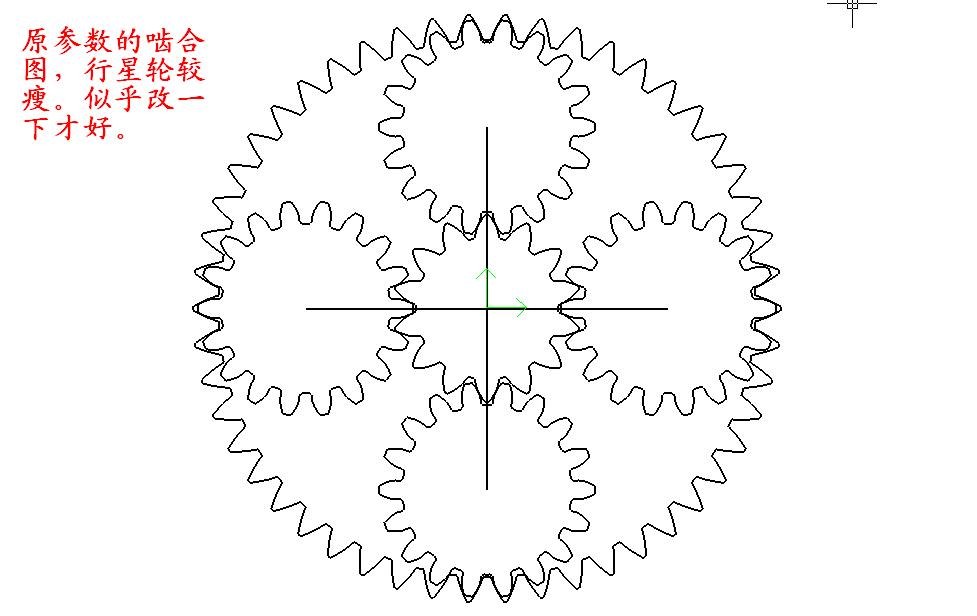

原参数的啮合图如下：

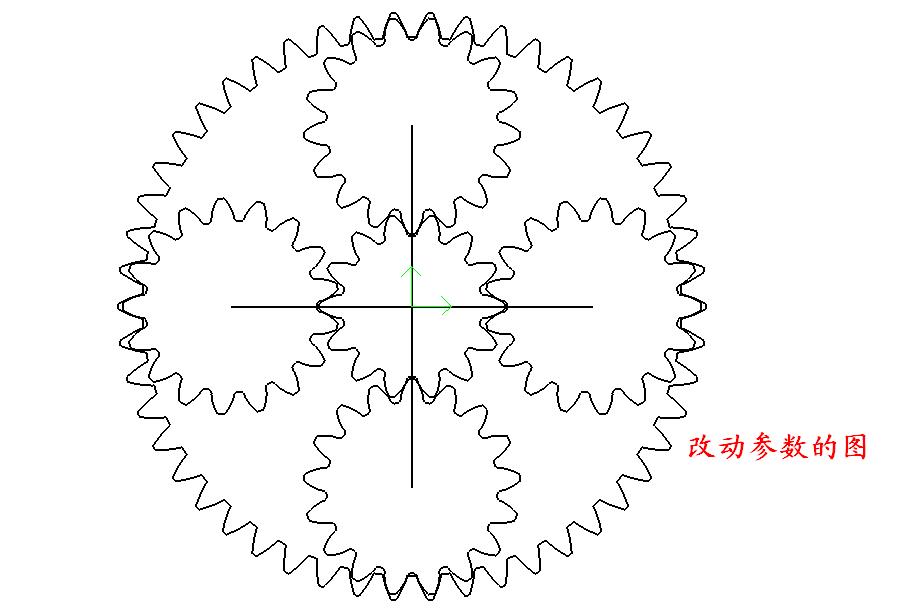

现啮合图如下：

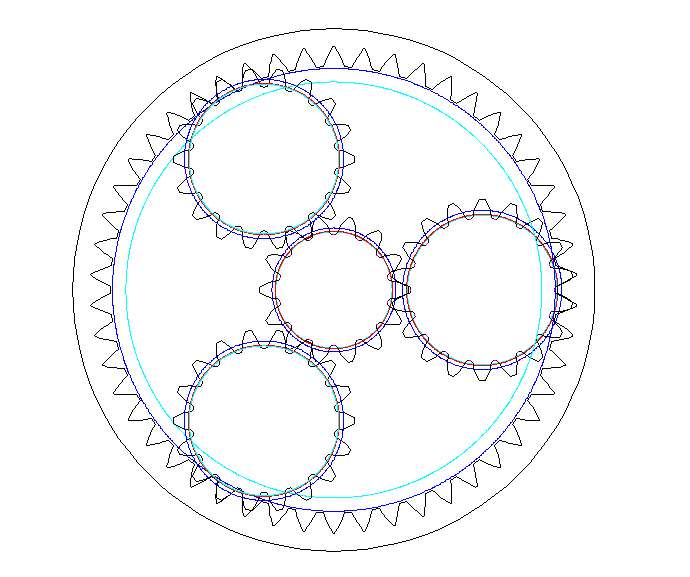

二个图的CAD文件压缩后也发上来，仅供参考。

原图.rar (310.96 KB, 下载次数: 10)

改动后的图.rar (283.82 KB, 下载次数: 17)

hyfjy · 发表于 2011-5-26 22:52

本帖最后由 hyfjy 于 2011-5-26 22:53 编辑

高论：

账号		自动登录	找回密码
密码			注册

请教一个行星传动变位系数问题

本帖子中包含更多资源。

点评

高论啊高论，我等自愧不如
