插齿刀的产生齿轮的原理

admin · 发表于 2008-1-22 02:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

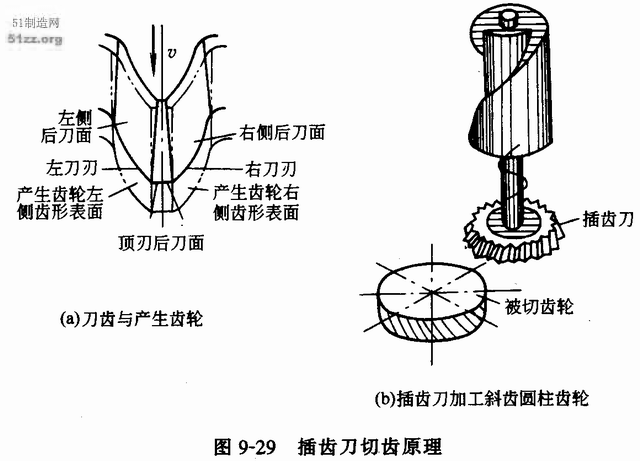

　　插齿刀的形状很像齿轮，它的模数和名义齿形角等于被加工齿轮的模数和齿形角，不同的是插齿刀有切削刃和前后角。图9－10所示为直齿插齿刀加工直齿圆柱齿轮的情形。用螺母紧固在机床主轴上的插齿刀随主轴一起往复运动，它的切削刃便在空间形成一个假想齿轮，称为产生齿轮，如图9－29a所示。加工斜齿圆柱齿轮时用的是斜齿插齿刀，如图9－29b所示，除了它的模数和齿形角应和被加工齿轮的相等外，其螺旋角还应和被加工齿轮的螺旋角大小相等，旋向相反。插齿时，插齿刀作主运动和展成运动的同时，还有一个附加的转动，使切削刃在空间形成一个假想的斜齿圆柱齿轮，此时好像一对轴线平行的斜齿圆柱齿轮啮合。

xiaop68 · 发表于 2014-7-23 10:53

不错学习了
