1.插齿刀不同的端剖面是一个连续的变位齿轮。

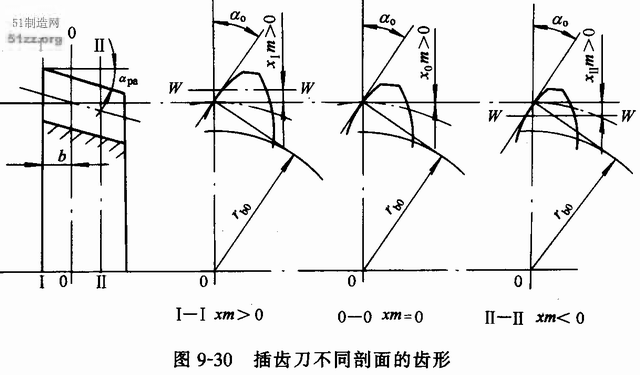

插齿刀的每一个刀齿都有三个刀刃，一个顶刃和两个侧刃。由图9－29可知，由于插齿刀要有后角，所以仅切削刃处在产生齿轮表面上，顶刃后刀面和侧刃后刀面均缩在铲形齿轮以内。随着插齿刀沿前刀面重磨，直径逐渐缩小，齿厚也逐渐变薄。但要求齿形仍为同一基圆上的渐开线，这样才可以保证通过调节插齿刀与齿轮中心距后，仍能切出正确的渐开线齿形。为了满足这一要求，插齿刀各端剖面中的齿轮，应为同一基圆具有不同变位系数的齿轮齿形。由图9－30所示，若0－0剖面中具有标准齿形，该剖面称为原始剖面，其变位系数χ＝0。在原始剖面前端各剖面中，变位系数为正值。新插齿刀端剖面内（即Ⅰ－Ⅰ剖面），χ值最大。在原始剖面的后端剖面中，变位系数为负值。使用到最后的插齿刀端剖面内（Ⅱ－Ⅱ），χ值最小。
２.插齿刀的齿侧面是渐开螺旋面
为了使插齿刀的每个端剖面齿形成为变位系数不同的齿轮，将齿顶齿根按后角αpa做成圆锥体，并按分度圆柱上螺旋角β0值，将齿左侧磨成右旋渐开螺旋面，将齿右侧磨成左旋渐开螺旋面。这样一来，由渐开螺旋面的性质可知，齿侧表面在端剖面的截形仍是渐开线，并获得相等的两侧刃后角。
３.插齿刀的前角和齿形误差

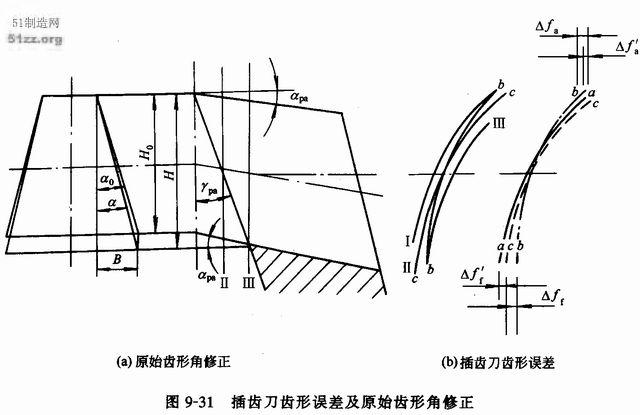

为了减少齿轮误差，标准插齿刀规定γpa＝5°，αpa＝6°。在制造插齿刀时，将分度圆压力角做得比标准齿形角略大些，以保证插齿刀加工出的齿轮在分度处的压力角为标准值。经过修正后的插齿刀在端面投影的曲线分度圆处的压力角为标准值，齿顶和齿根处略微增大，这样会使被切齿轮在齿顶和齿根处产生微量根切，有利于减少啮合时的噪声。如图9－31所示。
|
