盘形齿轮铣刀简介

admin

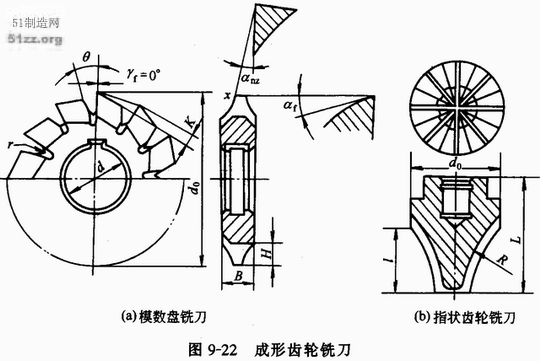

　　用模数盘形齿轮铣刀铣削直齿圆柱齿轮时，刀具廓形应与工件端剖面内的齿槽的渐开线廓形相同，如图9－22所示。

　　当被铣削齿轮的模数、压力角相等，而齿数不同时，其基圆直径也不同，因而渐开线的形状（弯曲程度）也不同。因此铣削不同的齿数，应采用不同齿形的铣刀，即不能用一把铣刀铣制同一模数中所有齿数的齿轮齿形，如图9－23所示。但为了避免制造数量过多的盘形铣刀，生产上采用刀号的办法，如表9－8所示。即用某一刀号的铣刀铣制模数和压力角相同而齿数不同的一组齿轮。每号铣刀的齿形均按所铣制齿轮范围中最小齿数的齿形设计的。

　　表9-8盘形铣刀刀号与所加工齿轮的齿数

　　用盘形铣刀铣制斜齿轮时，铣刀是在齿轮法剖面中进行成形铣削的。选择刀号时，铣刀模数应依照被切齿轮的法向模数mn和法剖面中的当量齿轮的当量齿数Zv选择。

　　Zv=Z/（cos3β）

　　式中β－斜齿轮螺旋角（°）；

　　Zv－当量齿数；

　　Z－斜齿轮齿数。
