[理论] 普通精度齿轮加工齿端加工

[复制链接]
发表于 2008-1-22 02:00 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
  如图9-18所示,齿轮的齿端加工有倒圆、倒尖、倒棱,和去毛刺等。倒圆、倒尖后的齿轮,沿轴向滑动时容易进入啮合。倒棱可去除齿端的锐边,这些锐边经渗碳淬火后很脆,在齿轮传动中易崩裂。

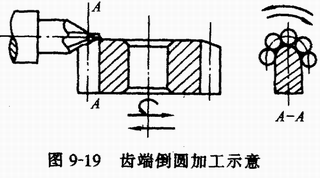

  用铣刀进行齿端倒圆,如图9-19所示。倒圆时,铣刀在高速旋转的同时沿圆弧作往复摆动(每加工一齿往复摆动一次)。加工完一个齿后工件沿径向退出,分度后再送进加工下一个齿端。

      齿端加工必须安排在齿轮淬火之前,通常多在滚(插)齿之后。

2330140.gif       2330141.gif
发表于 2011-8-1 04:09 | 显示全部楼层
路过,学习了
