锥蜗杆传动动画

kiomail · 发表于 2007-11-20 19:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

:) 锥蜗杆传动动画!

锥蜗杆传动.rar (341.32 KB, 下载次数: 698)

lianluohua · 发表于 2007-12-4 08:14

haodongdong

YVHKRIU · 发表于 2009-5-19 14:36

不错，有用

baiansys · 发表于 2009-6-17 09:22

看看，学学，。

hansen · 发表于 2009-7-18 09:39

楼主很负责

dongjingzhiji · 发表于 2009-8-4 12:05

本帖最后由 dongjingzhiji 于 2009-8-4 12:14 编辑

呵呵，这里还有个动画版本的：

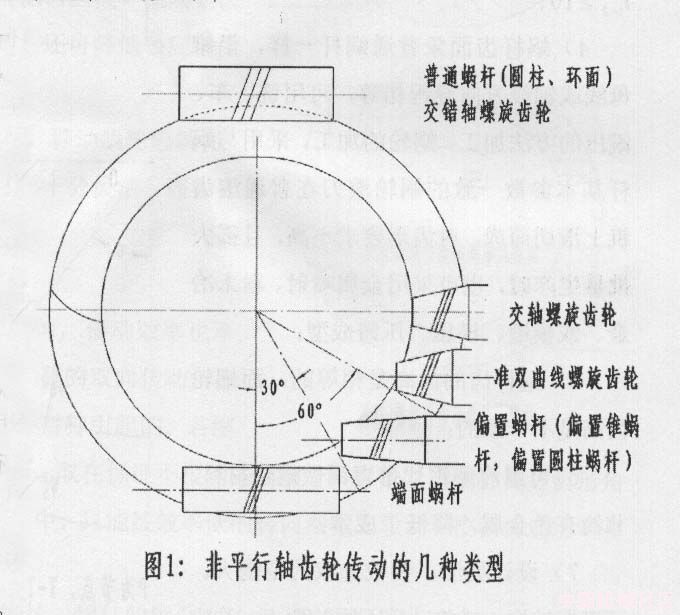

关于这种传动的理论，有这些特点：
（内容摘自2008全国小模数齿轮制造技术（宁波）研讨会文集）

优点：
1.重合度大。可达蜗轮齿数的9-12％，因而噪音小、平稳、承载能力大。
2.齿面润滑好。合速度与接触面法线的夹角为锐角，接近0度。
3.摩擦力矩方向与蜗轮旋向相同，效率高。
4.可通过调节蜗杆轴向位置调节齿侧间隙，不影响齿面共轭。降低装备精度要求。
5.可以当离合器用。蜗轮轴向位置变化时与蜗杆的啮入啮出灵活可靠，中心距保持不变。

缺点：

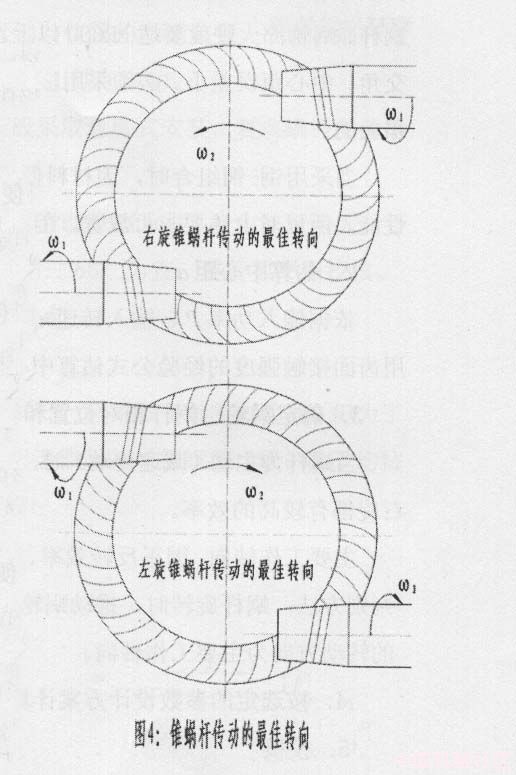

1. 蜗杆不能反转
2. 蜗杆轴向力大，蜗杆反转若有轴向窜动会导致机构卡死。
3. 模数小时各部尺寸皆小，不易加工。

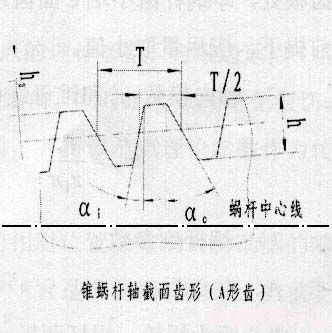

此种锥蜗杆可用外旋风铣的方法制得，当然必须是数控，需要4轴联动才行。
瑞士兰博特瓦里有限公司瑞士莫尼埃查纳有限公司有这样的外旋风铣设备。

poxiangzi · 发表于 2009-8-4 22:05

很漂亮，顶一下支持。“外旋风铣”是专门加工蜗杆的设备吗？

dongjingzhiji · 发表于 2009-8-5 09:31

是啊，外旋风铣大大提高了切削线速度（钢件可达350米/分钟），提高效率的同时
避免了车削机构托板快速来回跑动的问题。由于每刀牙切削量少（几个微米），因此
还具有磨削的高精度优势。无论是ZA ZI ZN ZK蜗杆都可以加工，特种轮廓的螺纹也可。

本坛有个旧帖子：
https://www.gearbbs.com/forum.ph ... amp;page=1#pid57575

shanshui813 · 发表于 2009-9-23 09:39

下载后学习一下，谢谢楼主

shuiniu995 · 发表于 2010-3-24 22:22

除了用这机床，还有什么方式加工么，或者哪里有厂家加工？我们现在正想要加工这样的锥蜗杆
