渐开线齿轮变位系数选择的新方法

admin · 发表于 2007-11-11 23:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

渐开线齿轮变位系数选择的新方法(pdf)

一篇介绍《渐开线齿轮变位系数选择的新方法》的文章

感谢：sgmiao

admin · 发表于 2007-11-11 23:55

=================
niuershiye：

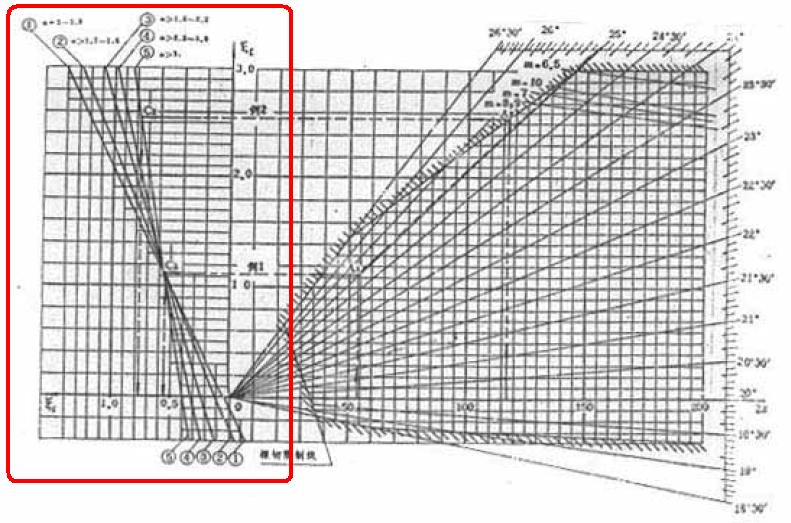

下面的图形就是这篇文章的核心。如今《齿轮手册》（第一<1990年>、第二版<2000年版>）、化工版第四版（2004年）也删去了DIN3992改为这个图形、《齿轮传动设计手册》（2004年朱孝录主编）也是这个图形。就快要成了“权威“了。
===========================
这个阶段，正在仔细寻找这方面资料。例如：DIN3992-1964 (这个标准40多年没有修订）、AGMA 913-A98 。
AGMA 913-A98 中，最少不根切的公式、不根切的最小变位都与我们所有手册不一样，都有一个参数。DIN 3960-1987 也是同AGMA 913-A98一样的。
AGMA 913-A98 中，对变位有几条（五条）考虑：不根切、齿顶不要太窄、滑动的均衡、闪温和弯曲的均衡。
弯曲要与材料有密切关系，闪温在热胶合要用，只与纯几何参数相关的是均衡滑动。

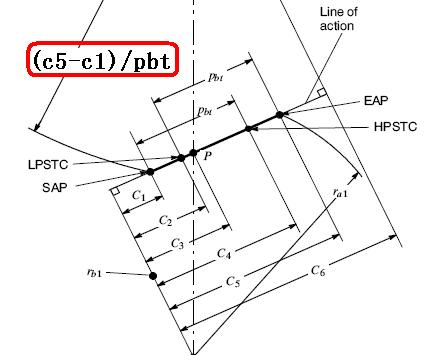

AGMA 913-A98 的条件是：（C6/C1-1)(C6/C5-1)=U*U (23) , U=Z2/Z1 (> 1 ).

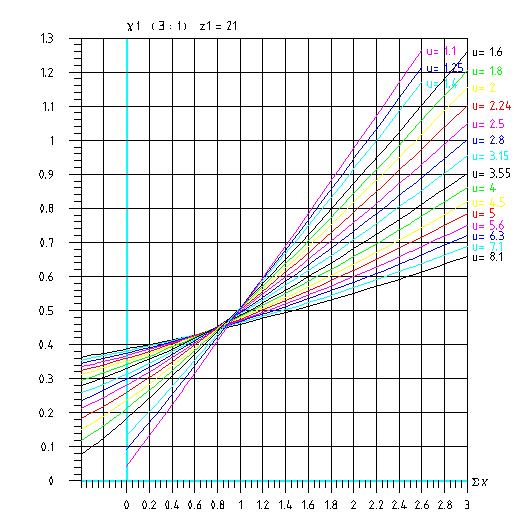

第三张贴图，就是这几天做出来的。这个图形，是保证滑动率相等的。这里的U 按照GB10090-88 标准。（将 X1 方向的树枝放大到了 3：1）
经过对比发现几个问题。对于上述所谓的新方法严重怀疑了。
