啃齿及刮铜套后的接触斑点

23083606 · 发表于 2011-5-13 22:10

您需要登录才可以下载或查看，没有账号？注册

x

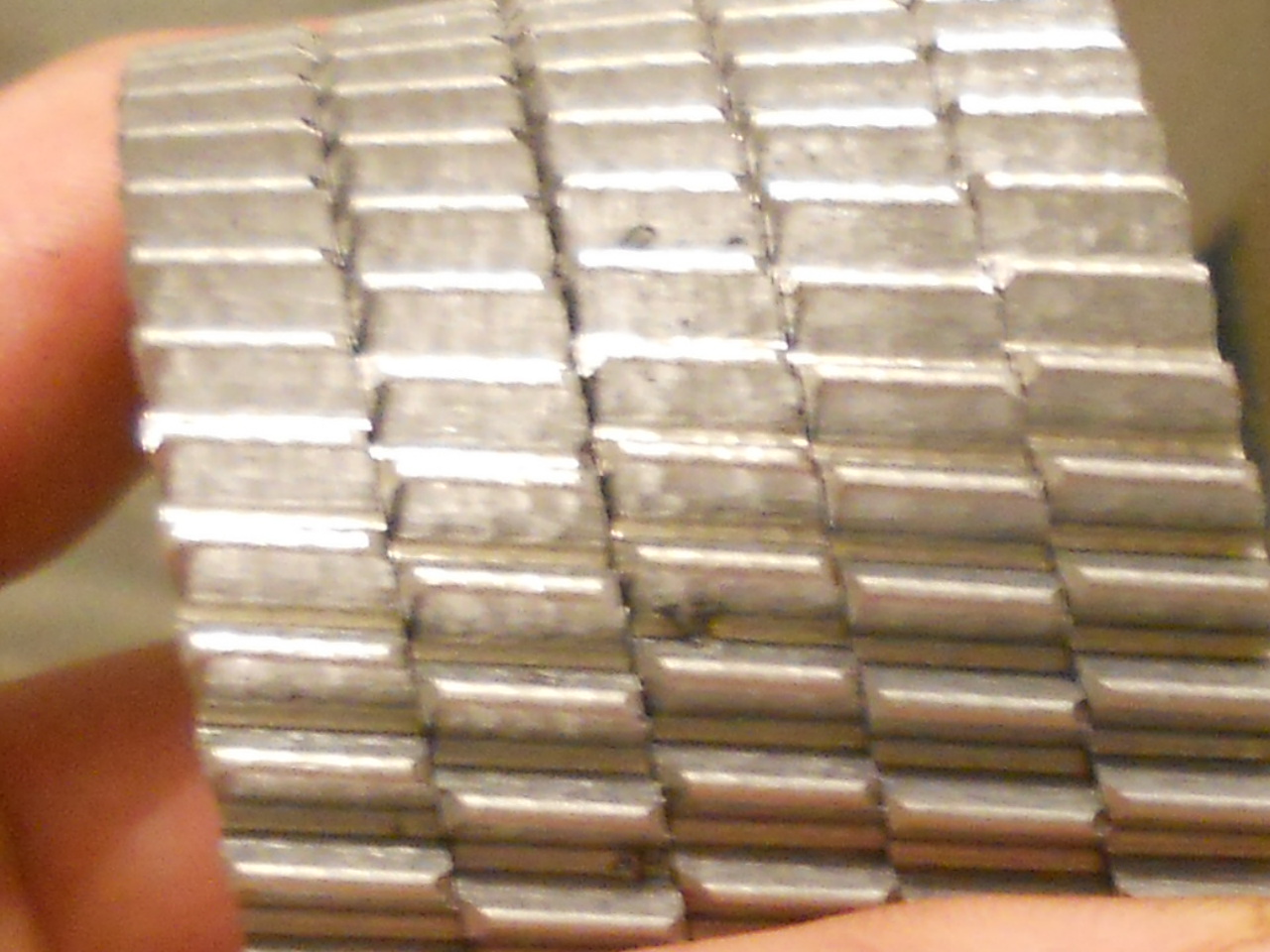

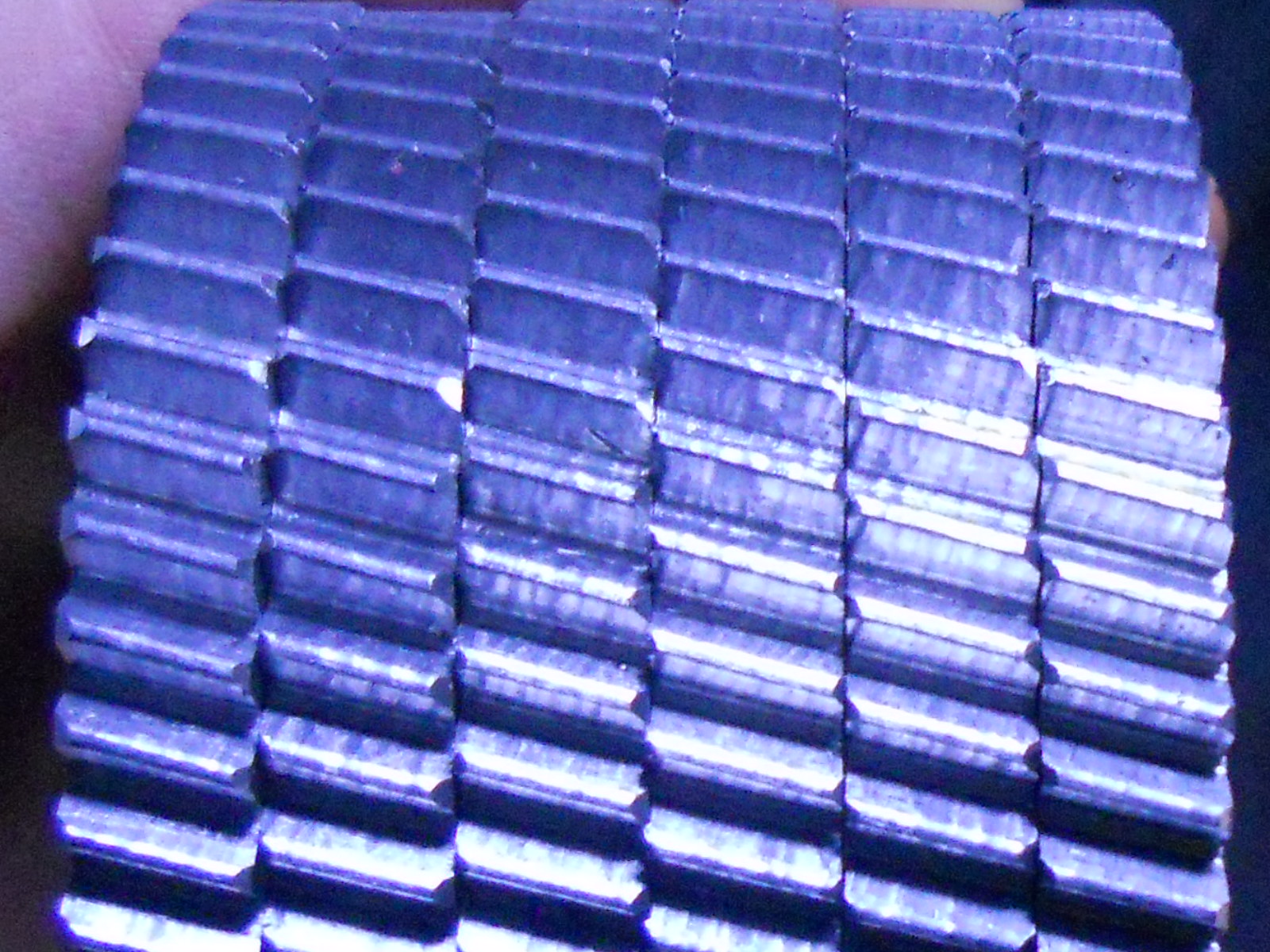

开始刮铜套，齿轮光洁度好些了，可铜套刮到后面，啃齿又严重起来了，怎么回事啊？

杨大侠 · 发表于 2011-5-13 22:15

检查一下主轴铜套的间隙是不是大了？

polikmju · 发表于 2011-5-14 08:32

检查刀架和头架轴承间隙，升降丝杆蜗轮的平面轴承！！！！

杨大侠 · 发表于 2011-5-14 08:44

本帖最后由杨大侠于 2011-5-14 08:47 编辑

小托架的半圆母线与刀架半圆槽的母线平行吗？如果两母线不平行的话，靠刮铜套是永远刮不正的，必须得重新做小托架。

23083606 · 发表于 2011-5-14 09:10

但是，刮铜套刮到一定程度的时候，齿轮光洁度好很多了，但刮到最后，光洁度又很糟糕了。我打电话问重庆机床厂的修理厂厂长，他说，刮铜套要技术好的师傅刮，如果新手刮，刮不好，搞的铜套啃啃哇哇就会越刮越差

23083606 · 发表于 2011-5-14 09:14

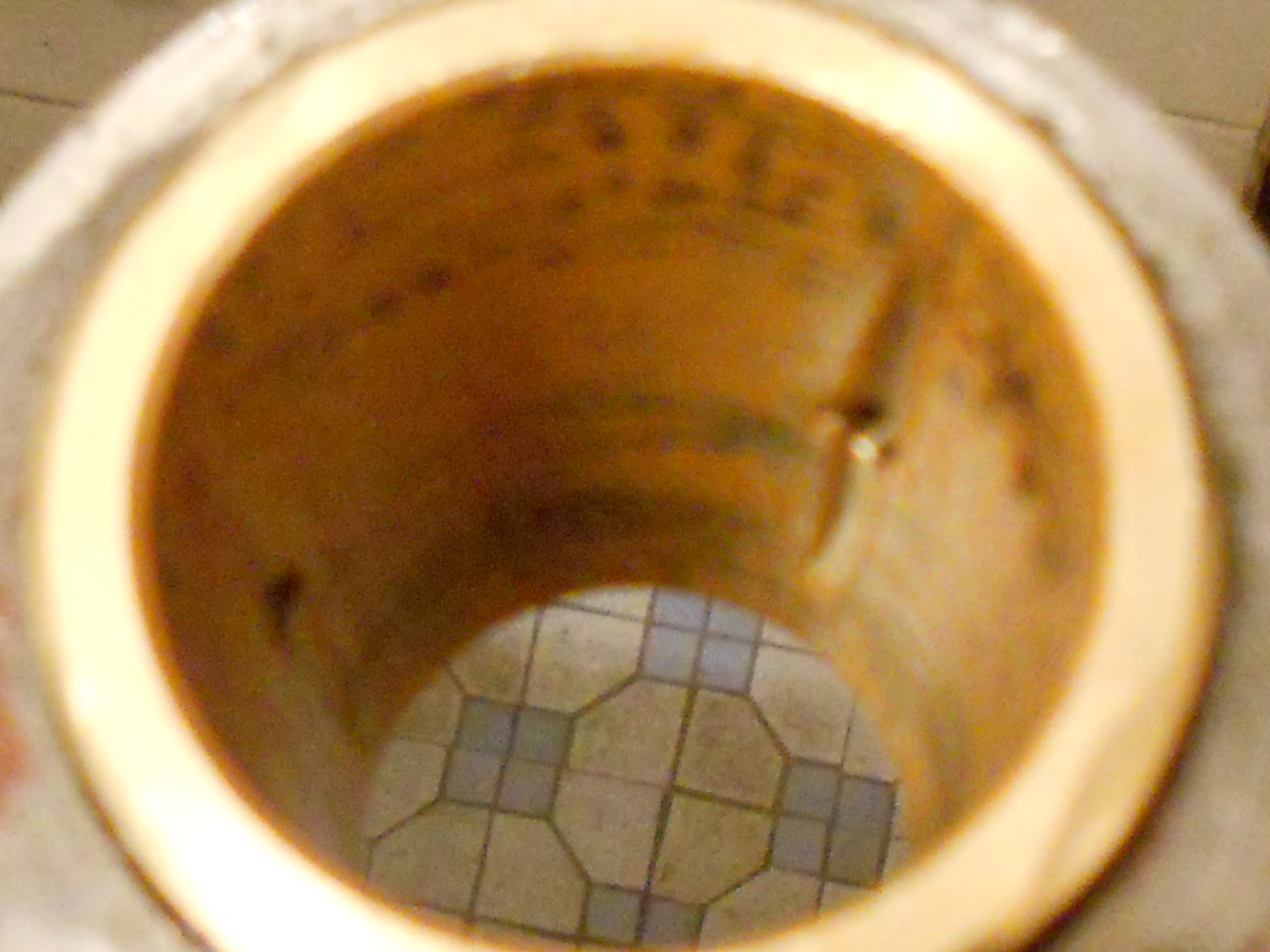

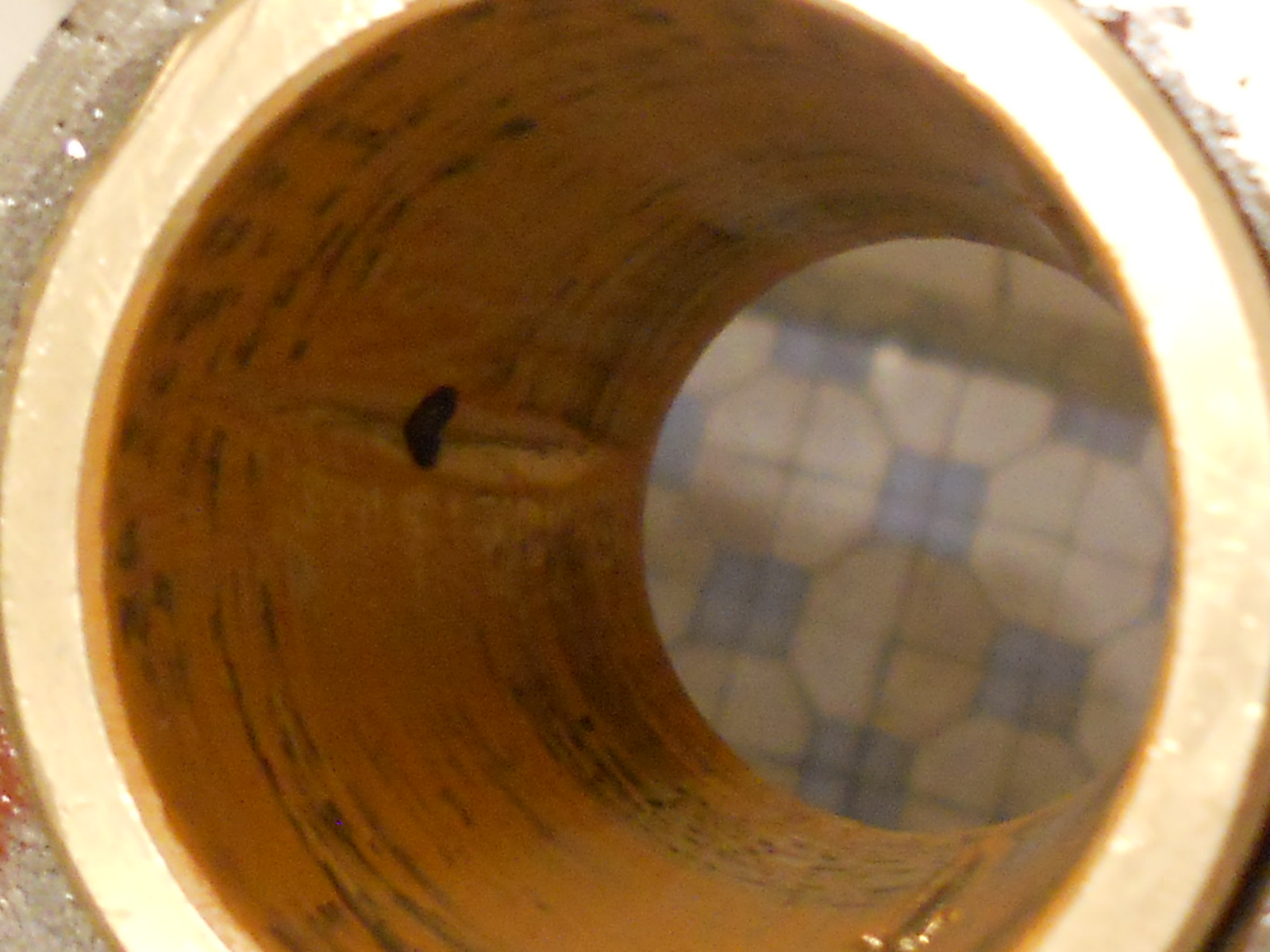

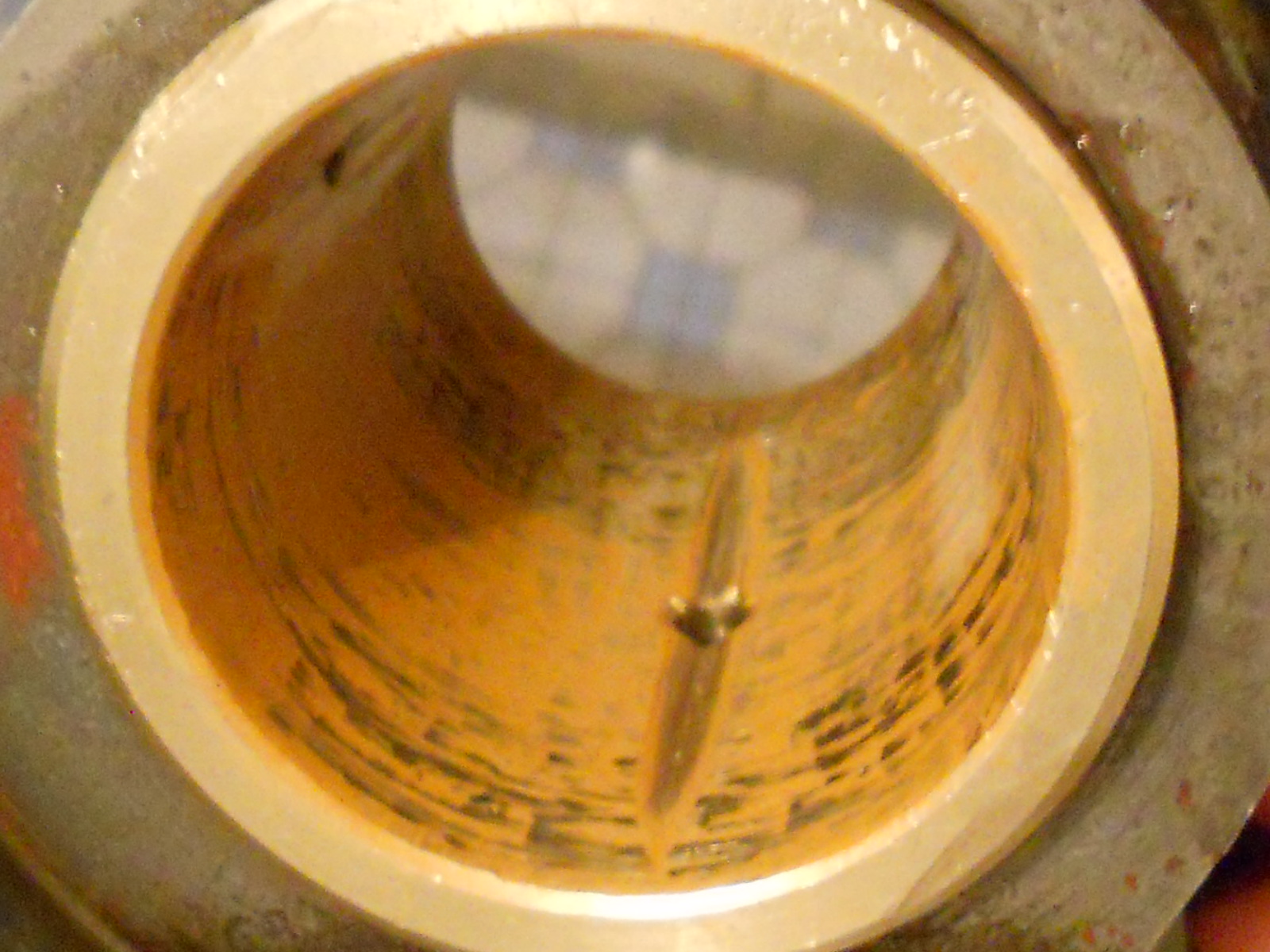

各位懂的师傅，通过图，你们能看出刮的好坏吗？

qixinshuai · 发表于 2011-5-14 13:07

回复 23083606 的帖子

看起来你的铜套的接触点密度不够，而且接触点大小也不均匀，25见方内有15个左右的接触点时就差不多了，你的铜套再精刮一次就可以了。

qazxsw · 发表于 2011-5-14 15:34

发现铜套乱的是不怎么好。

jyj19770826 · 发表于 2011-5-14 16:44

看图应该设备问题，与铜套可能较小，查下2、3楼说的问题及液压系统。

23083606 · 发表于 2011-5-15 08:57

回复 qixinshuai 的帖子

我想可能是铜套问题，因为刮到一定程度的时候，齿轮光洁度好多了，可刮到后面，光洁度又很差了，而且能明显感觉到在滚齿时，刀杆远端的跳动
