DIN5480渐开线花键的问题

风中散发 · 发表于 2011-5-18 12:58

3264507 航空母舰兄你的那个中文版和刚才那个标准有不一样的地方不？不一样了也贴上来让大家参考下。

lauzigy · 发表于 2011-5-18 17:09

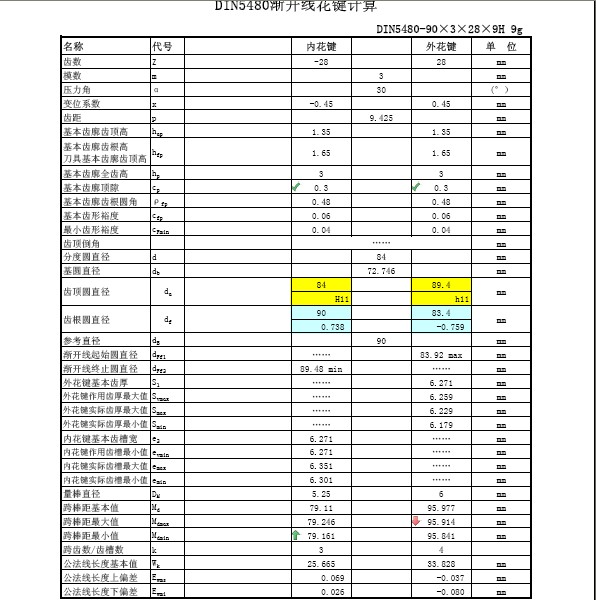

见附件。仅参考！

lauzigy · 发表于 2011-5-19 07:32

这个计算程序现已被公司受控锁定，无法共享！

风中散发 · 发表于 2011-5-20 12:36

lauzigy 发表于 2011-5-19 07:32

登录/注册后可看大图

这个计算程序现已被公司受控锁定，无法共享！

拷出来造福万民呐

minibench · 发表于 2011-5-20 13:07

哦，我好像有，找找看。。

旭日之星 · 发表于 2011-5-20 16:02

本帖最后由旭日之星于 2011-5-20 16:04 编辑

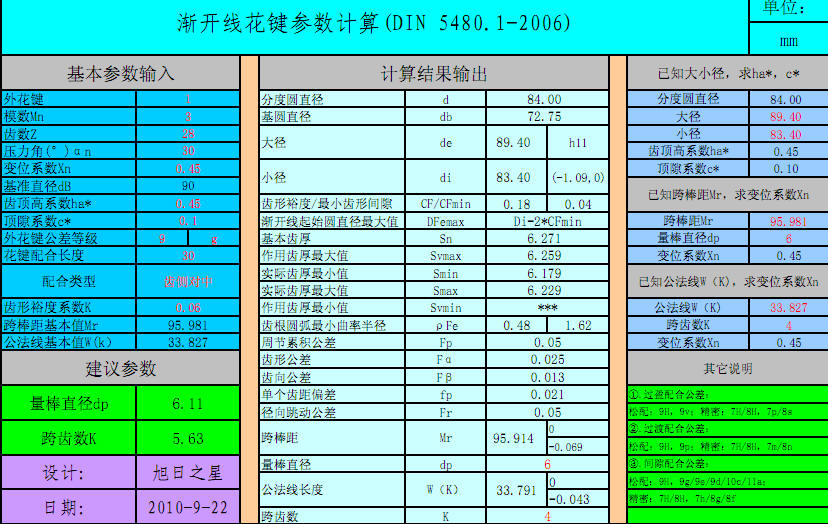

DIN 5480外花键计算

cwxzcwxz · 发表于 2011-5-21 07:59

值得学习

wangchangfu · 发表于 2011-5-21 10:23

发给我一个好嘛，谢谢 QQ810912403

wangchangfu · 发表于 2011-5-21 10:26

我测得外径100.6小径94公法线W7=59.94 W6=51.5 W5=42.94 锥度1:18---1:23
内花键大径76.3 小径69.5量棒值M7=62.3 M7.5=60.2请问是径节齿轮吗其参数是多少
发QQ810912403谢谢

风中散发 · 发表于 2011-5-21 12:02

给它切割了
