行星减速

gudujian2008 · 发表于 2011-5-6 08:45

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

牛师傅：
您好，现有一行星减速器总传动比为3.5左右，太阳轮输入为29000Nm ，齿圈外径不大于420mm，用您的软件设计不出来呀？？？在此向牛师傅请教？？？？？

niuershiye · 发表于 2011-5-6 09:39

本帖最后由 niuershiye 于 2011-5-6 09:53 编辑

gudujian2008 发表于 2011-5-6 08:45

登录/注册后可看大图

牛师傅：
您好，现有一行星减速器总传动比为3.5左右，太阳轮输入为29000Nm ，齿圈外径不大于420mm， ...

怎么这样写呀《用您的软件设计不出来呀？？？》
(这样说就等于说设计不出来---这不就是等于“诬陷”吗？)
是不是《用您的软件 能不能设计出来呀？？？》
这样高速，注意精度，动、静平衡和润滑等。

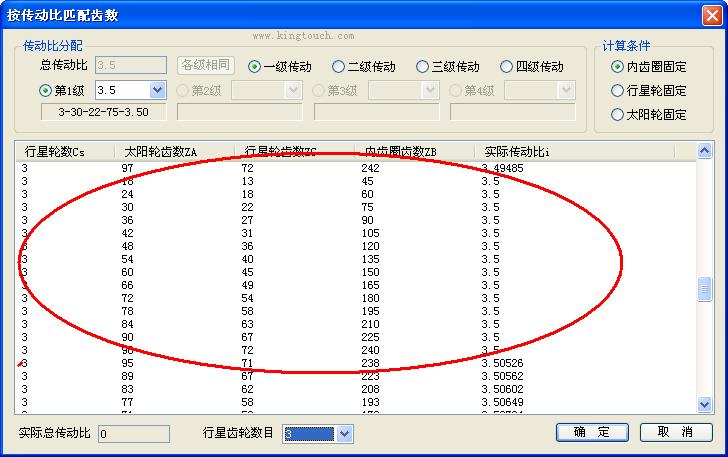

现在数比 3.5 ，外径不超过420 ，模数 4.5--5 。
----------------------------

niuershiye · 发表于 2011-5-6 10:08

本帖最后由 niuershiye 于 2011-5-6 10:17 编辑

设计方案多得很，综合考虑选择了上述方案。
追求少齿数必然要加大模数，对于高速传动，满足弯曲下尽量采用较多齿数。上面方案不是唯一的，要综合考虑。

浪迹天涯 · 发表于 2011-5-6 11:15

请问牛师傅这是什么软件啊？可以让我也分享一下吗？？？

gudujian2008 · 发表于 2011-5-9 16:09

牛师傅
您好，对不起了，我之所以那样写是出于怕您忙的顾不上回答我的帖子，所以故意那么说的！请你原谅啊！！呵呵
人说请师父不如采用激将法！！！再此深表歉意！！！

gudujian2008 · 发表于 2011-5-10 14:23

牛师傅
您好，回去我又好好的算了一下，M=5时，齿根强度不够呀，太阳轮与行星轮组成的轮对用行星轮齿数计算强度更是不足，请牛师傅赐教！！！

wmswang · 发表于 2011-5-10 15:14

谢谢楼主整理这么多好东西
支持一下

xlbing77136 · 发表于 2011-5-10 16:10

这个视乎是三轮电动车上面的，我记得好像要6模数的

zhao614415 · 发表于 2011-8-16 15:57

牛师傅，你好！！你的软件给我一份好吗？？710125137@qq.com，谢谢了

sailunte · 发表于 2011-8-16 16:54

我们公司也是做齿轮的呢!
